Electrical Component Locator: Switches
SWITCHES LOCATION
| Component | Location |
|---|---|
| A/C Clutch Cycling Pressure Switch | On accumulator/drier, on right side of engine. See Figure. |
| Back-Up/Neutral Sw. (A/T) | On left side of transmission. |

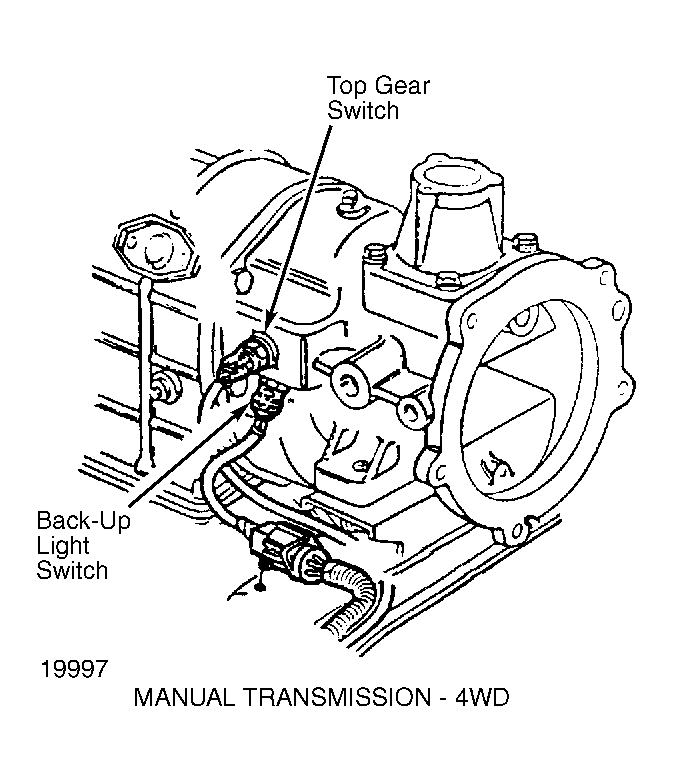

| Back-Up Light Sw. (M/T) | On left side of transmission. See Figure. |
| Brake/Stop Light-Cruise Switch | On brake pedal bracket. |
| Coolant Temperature Switch | On intake manifold, in front of carburetor. |
| Clutch/Cruise Switch | On top of clutch pedal bracket. |
| Door Jamb Switches | On door jambs. |
| Differential Lock-OutIndicator Switch (4WD) | On center of transfer case. |
| Dual Brake Warning Switch | On left front frame rail. |
| Mercury Switch (4WD) | In engine bay, on right fender apron. |
| Oil Pressure Switch | On bottom left front side of engine. |
| Parking Brake Switch | On top of parking brake assembly. |
| Seat Belt Switch | In driver's seat belt buckle. |
| Top Gear Switch (4WD) | On left side of transmission. See Figure. |
| Vacuum Switch Assembly | In engine bay, on right fender apron. |
| Washer Fluid Level Switch | On bottom of windshield wiper reservoir. |
