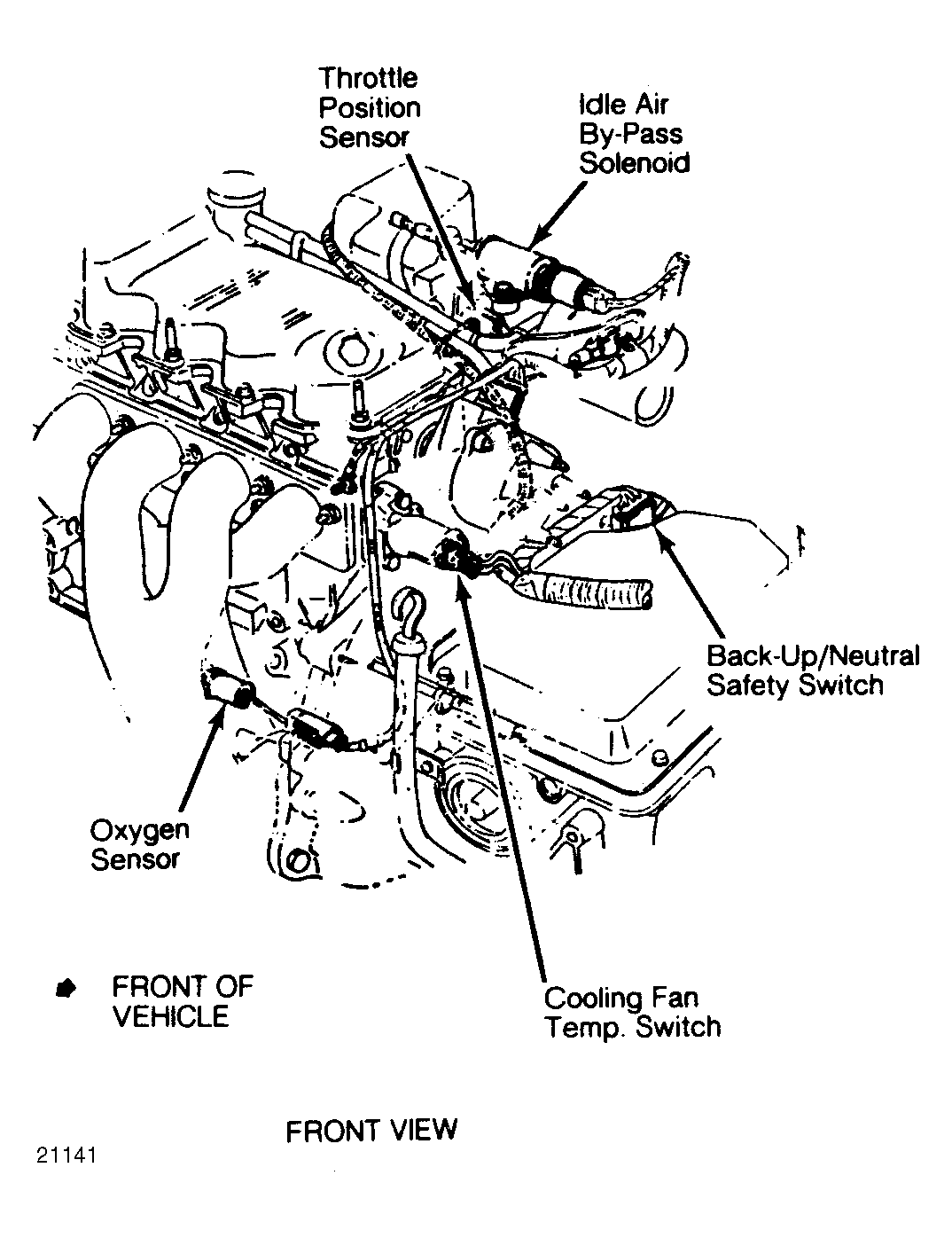

Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location | |
|---|---|---|
| A/C-Heater Blower Motor Resistors | Under right side of dash, transaxle. attached to blower motor case. See Figure. | |
| Dropping Resistor (Diesel) | In air intake at engine manifold. | |
| Fuse Block | Under dash, to left of steering column. See Figure. | |
| Fusible Links | ||

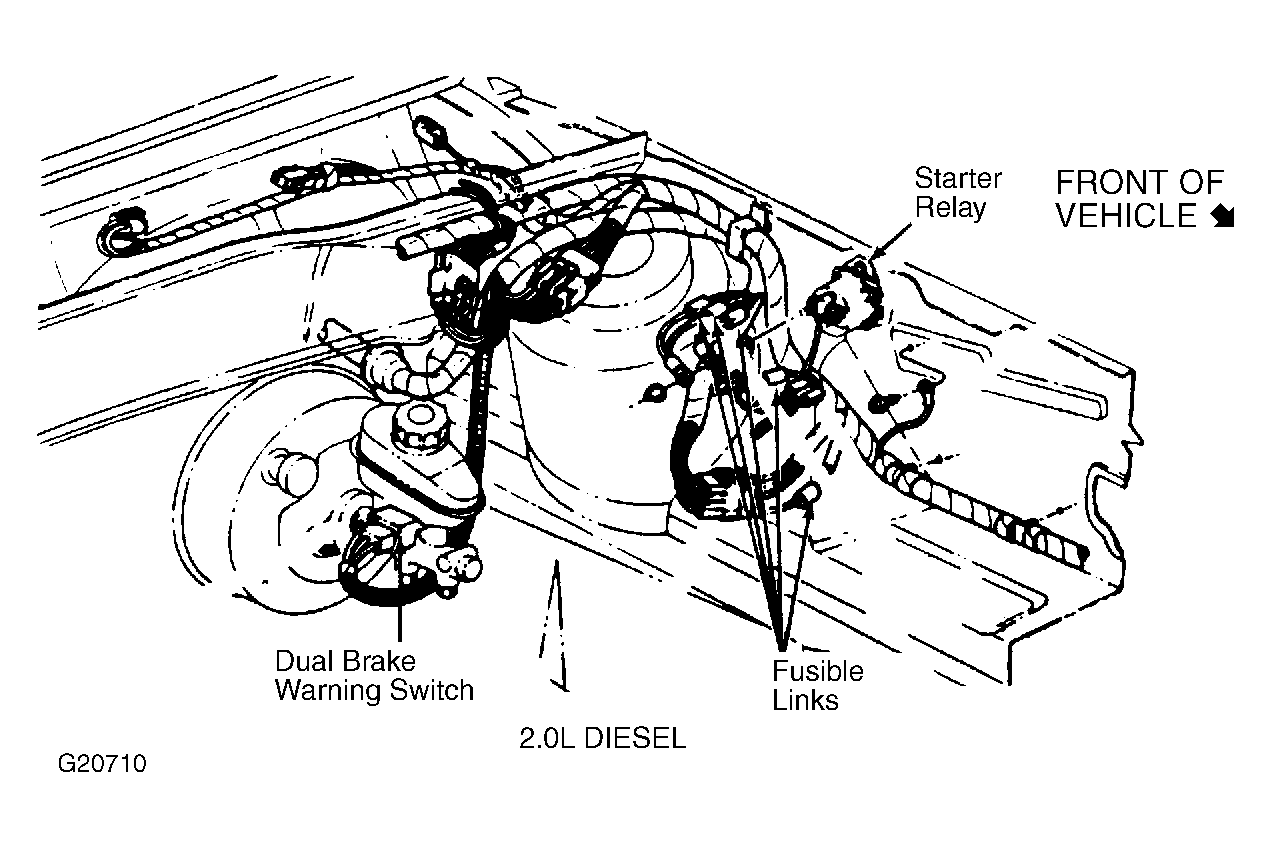

| A (Black/16 ga.) Accessories | At starter relay. See Figure. | |
| B (Black/16 ga.) Ignition Switch | At starter relay. See Figure. | |
| C (Brown/18 ga.) A/C-Cooling Fan | At starter relay. See Figure. | |
| D (Green/14 ga.) Gas Charging System | At starter relay. | |
| E (Black/16 ga.) Defroster | At starter relay. See Figure. | |
| G (Blue/20 ga.) Cold Start | At starter relay. | |
| J (Brown/18 ga.) EFI EEC-IV | At starter relay. | |
| K (Blue/20 ga.) ECA | On right fender apron. | |
| L & M (Green/14 ga.) Glow Plugs | Left side of engine, above starter. | |
| P (Red/18 ga.) A/C Fan Control | At starter relay. See Figure. | |
| Q (Green/14 ga.) Diesel Chg. System | At starter relay. See Figure. | |
| X (Blue/20 ga.) EFI Distributor | On left side of firewall. | |
| Liftgate Circuit Breaker | Behind instrument cluster. | |
| Power Sound Amplifier | At right rear quarter panel. | |
| Self-Test Connector (EFI) | On right inner fender panel, near firewall. | |

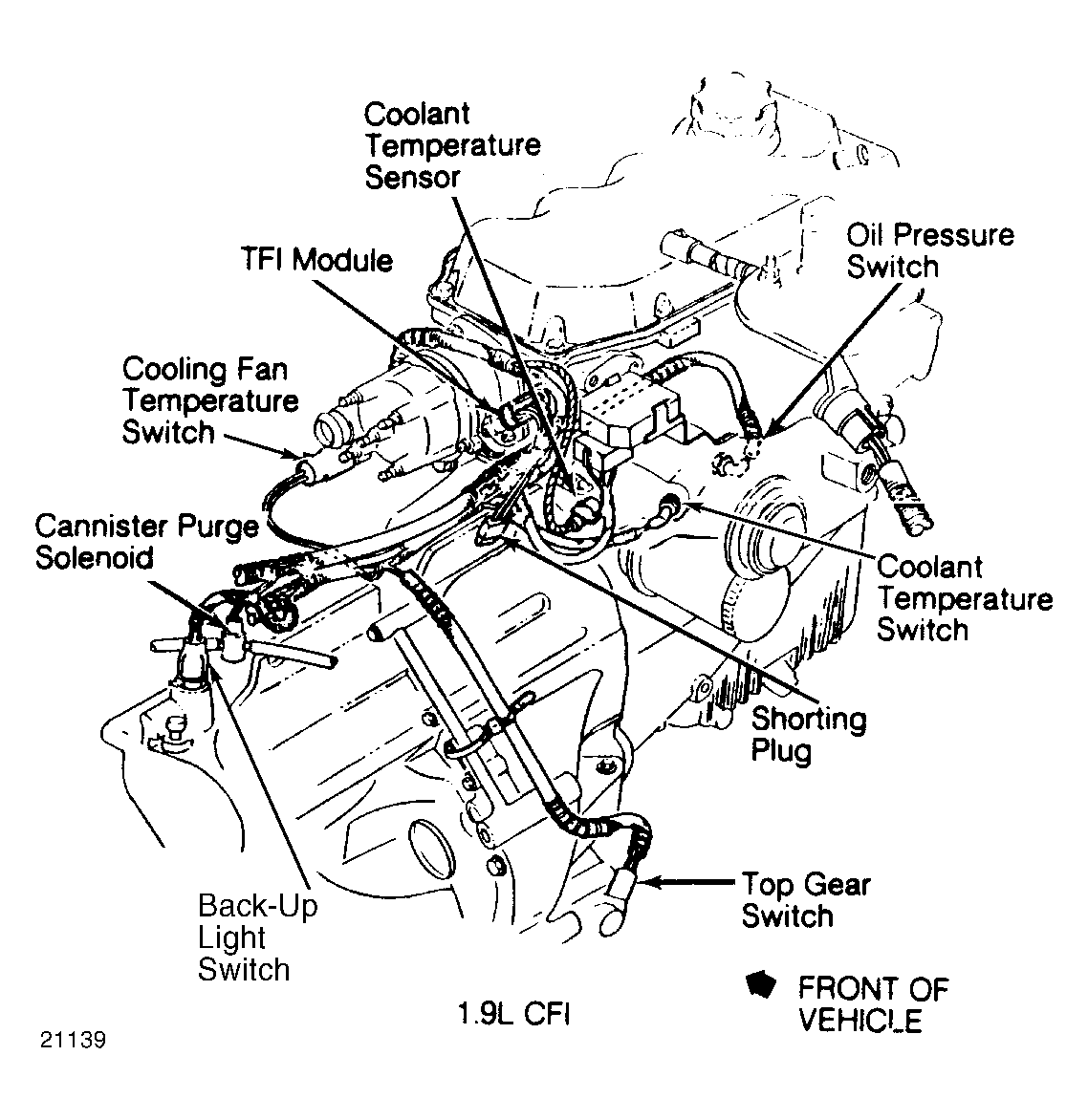

| Shorting Plug (CFI) | On top of transaxle, below distributor. See Figure. | |
| Speed Control Amplifier | Under left side of dash, under steering column. | |
| Speed Control Servo | On left front shock tower. | |

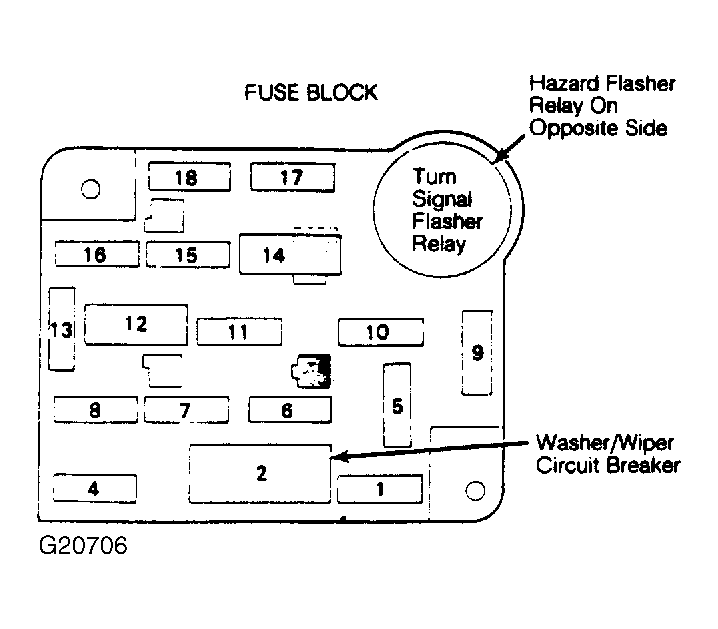

| Washer/Wiper Circuit Breaker | In cavity 2 of fuse block. See Figure. | |
| Wiper Interval Governor | Attached to center dash support brace. | |
