Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | |
|---|---|---|
| Circuit Breakers | ||

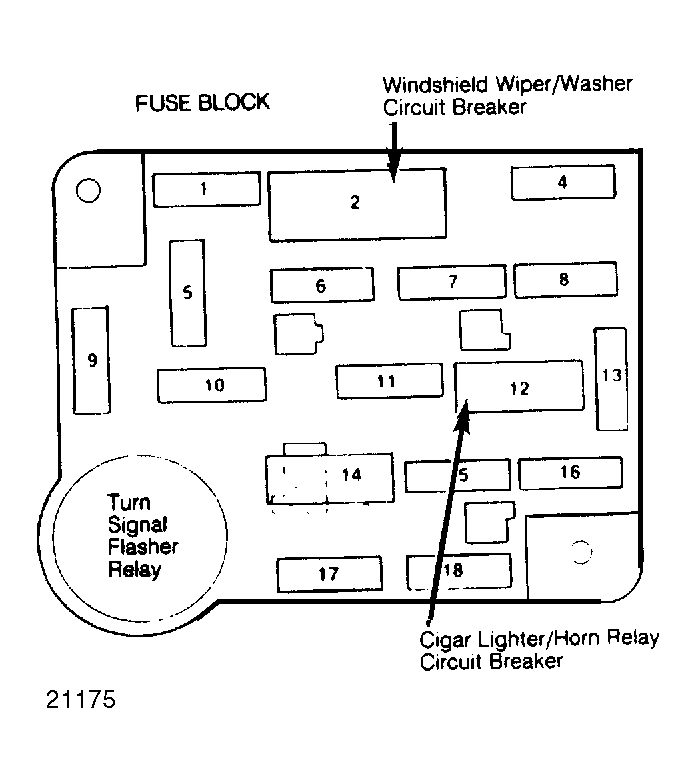

| Cigar Lighter/Horn Relay | In cavity 12 of fuse block. See Figure . | |
| In-Line Power Distribution | On left front inner fender panel, below starter relay. See Figure . | |
| Windshield Wiper/Washer | In cavity 2 of fuse block. See Figure . | |

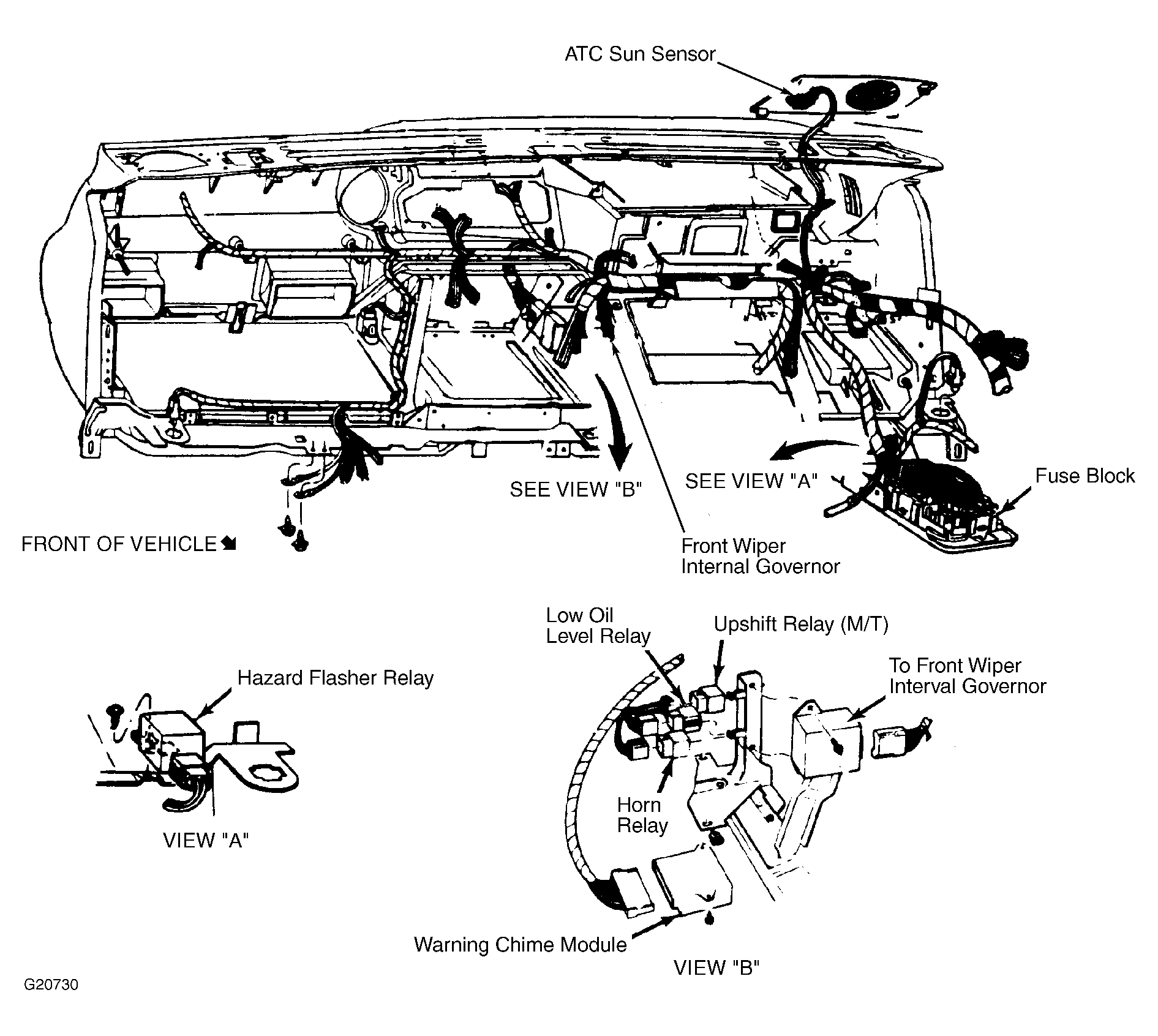

| Fuse Block | Under left side of dash. See Figure & Figure . | |
| Fusible Links | ||
| A (Brown/18 ga.) Alternator Relay | In right front of engine bay, at alternator output control relay. | |

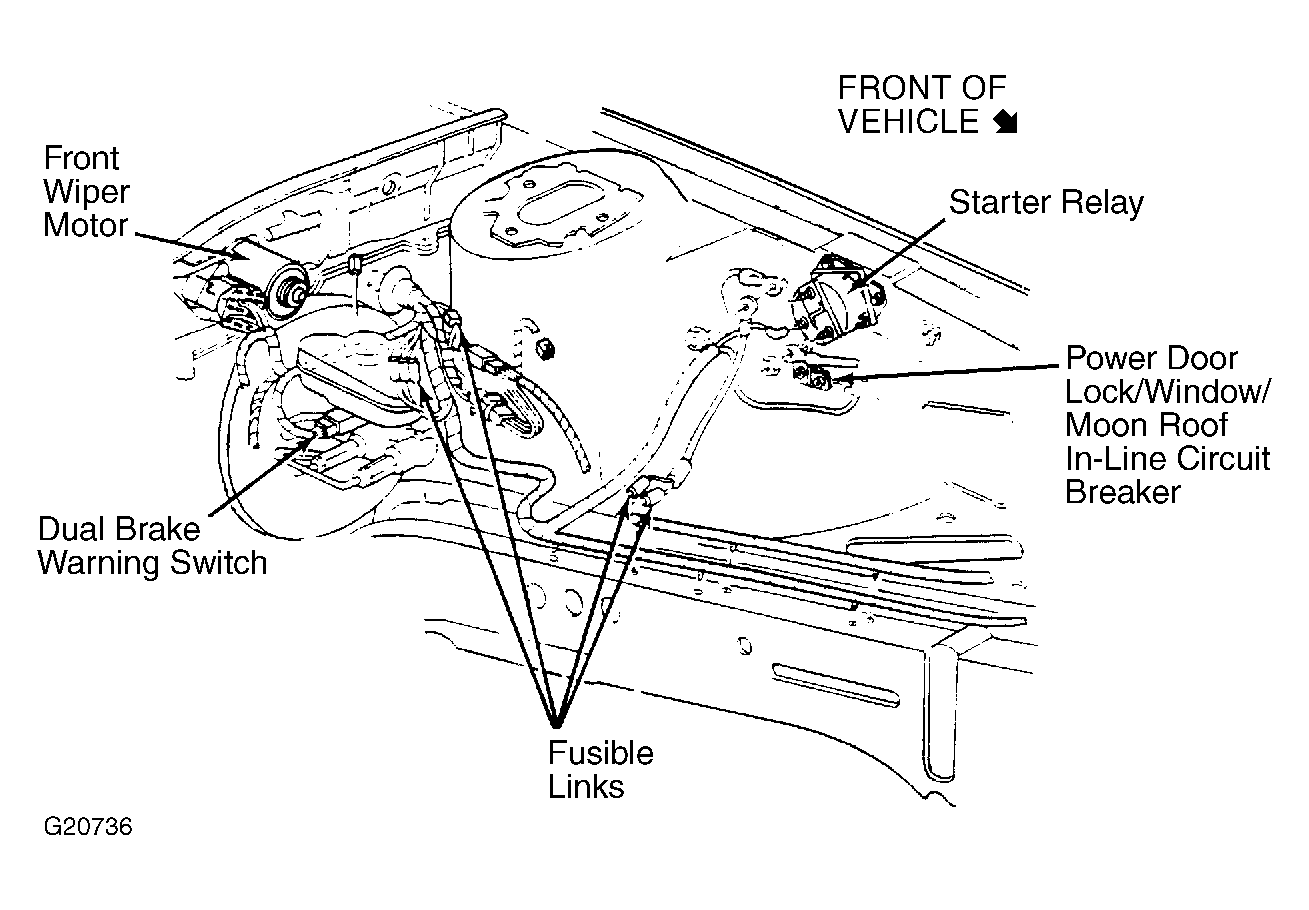

| B (Blue/20 ga.) Light Switch | In left rear of engine bay, near strut tower. See Figure . | |
| C (Black/16 ga.) Defroster | In left rear of engine bay, near strut tower. See Figure . | |
| D (Black/16 ga.) Fuse Block | In left rear of engine bay, near strut tower. See Figure . | |
| E (Black/16 ga.) Ignition Switch | On left inner fender panel, near voltage regulator. See Figure . | |

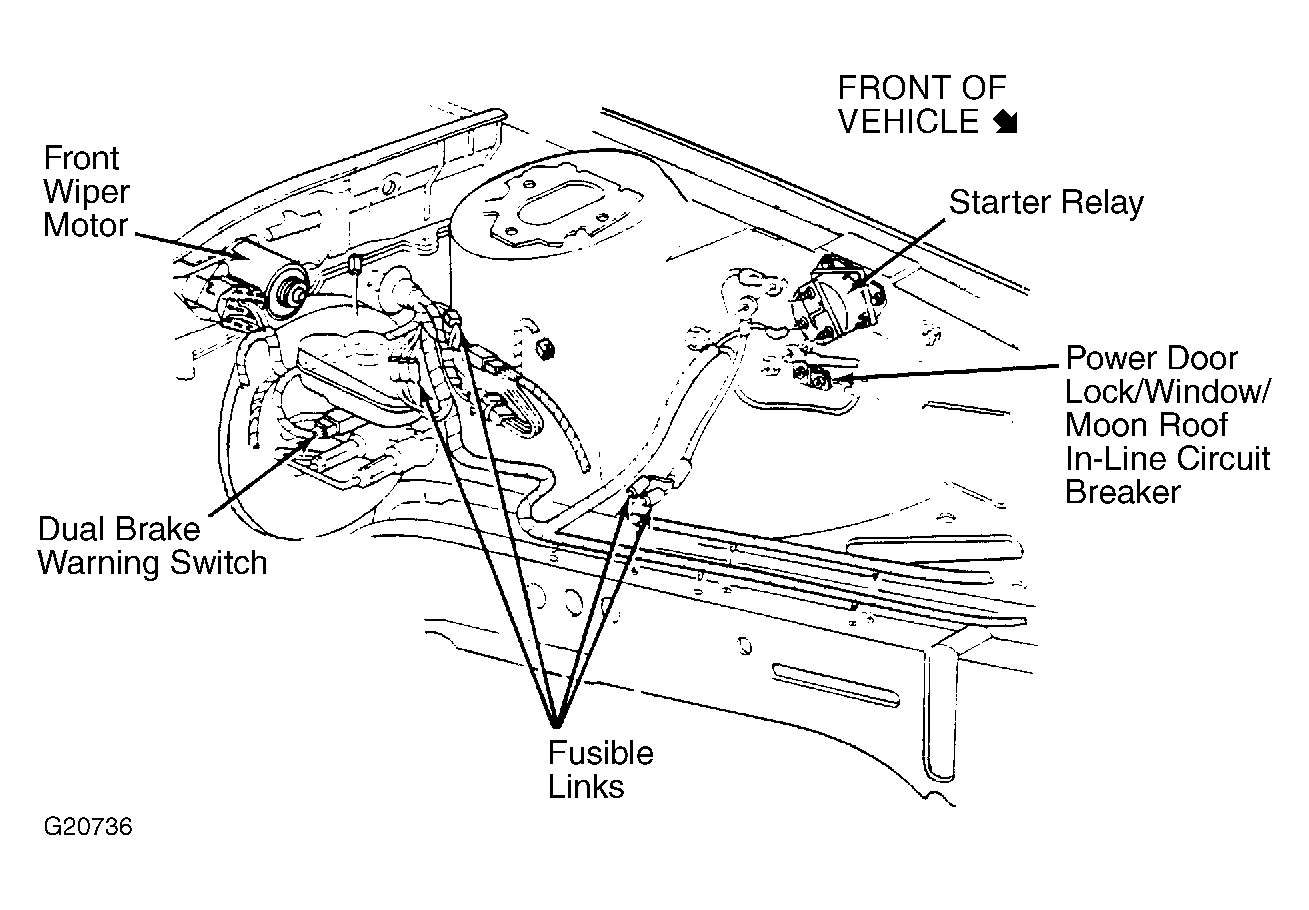

| F (Blue/20 ga.) Charging System | At starter relay. See Figure . | |
| G (Green/14 ga.) EEC Relay | At starter relay. See Figure . | |
