Wiring Diagrams

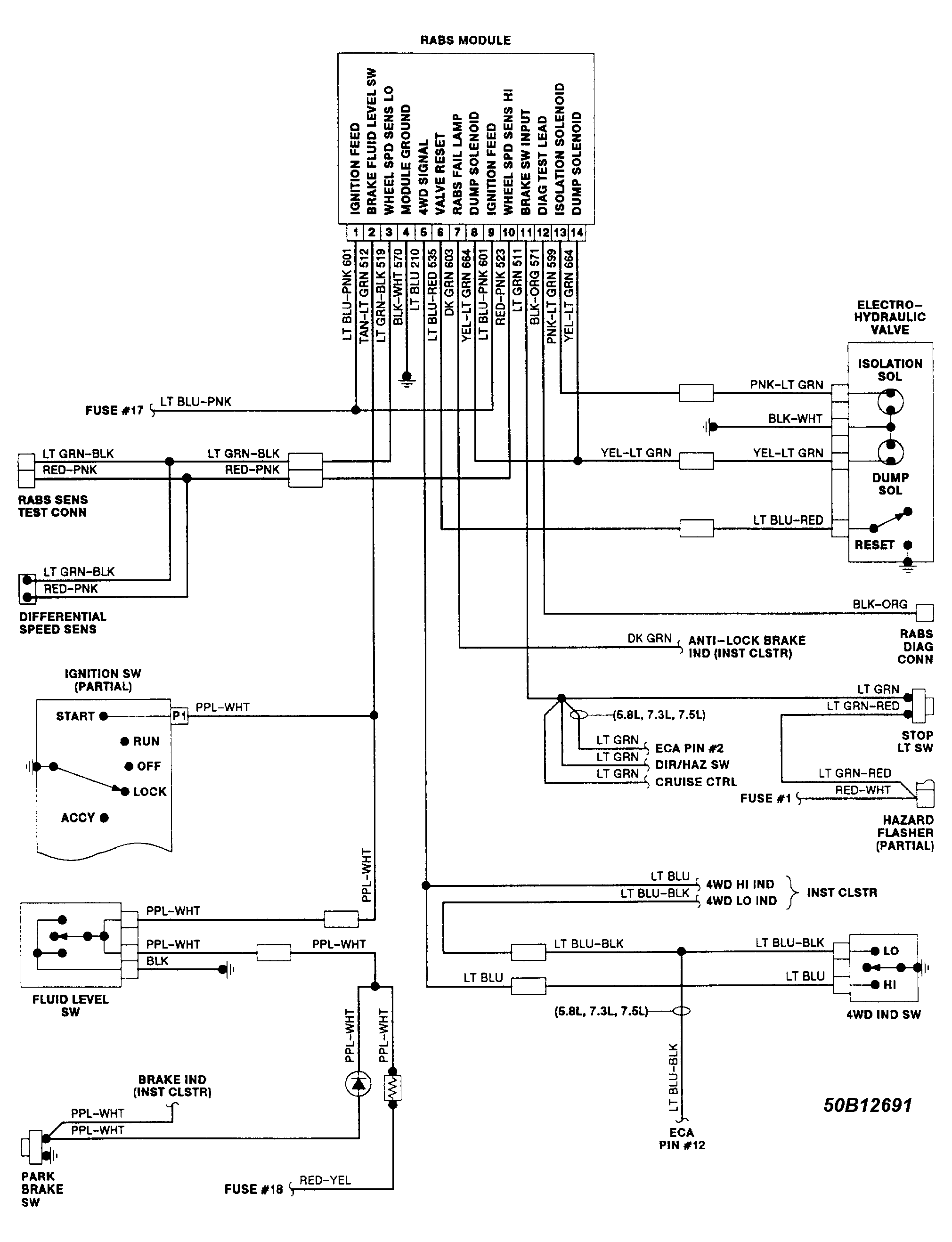

Fig 1: Bronco & F Series Rear Anti-Lock Brake System

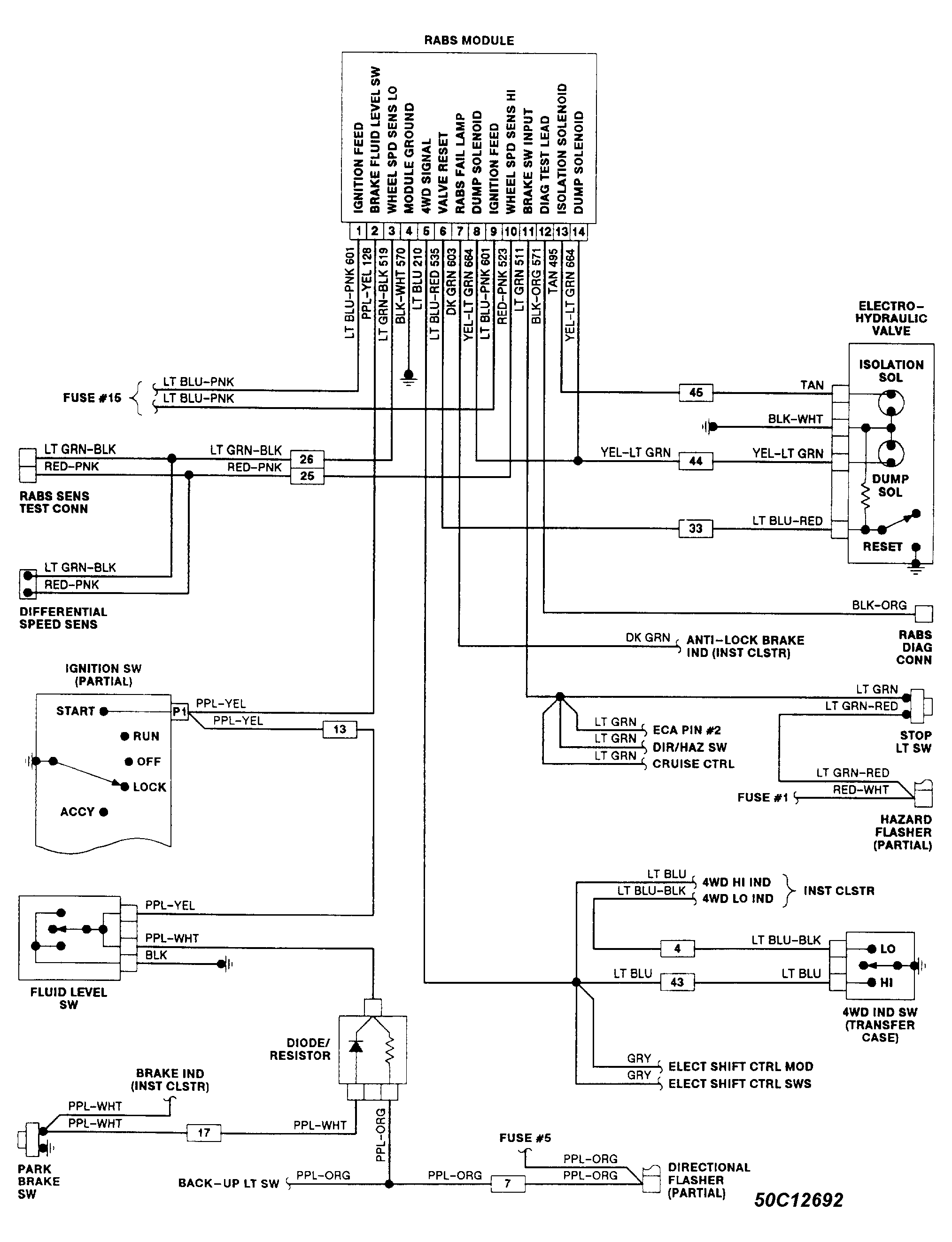

Fig 2: Bronco II & Ranger Rear Anti-Lock Brake System
