Side Mirror Switch Test
Remove side mirror switch. See SIDE MIRROR SWITCH R & I
under REMOVAL & INSTALLATION. Using DVOM, check for continuity between specified wires. See appropriate SIDE MIRROR SWITCH TEST table. If switch fails any portion of test, replace switch.

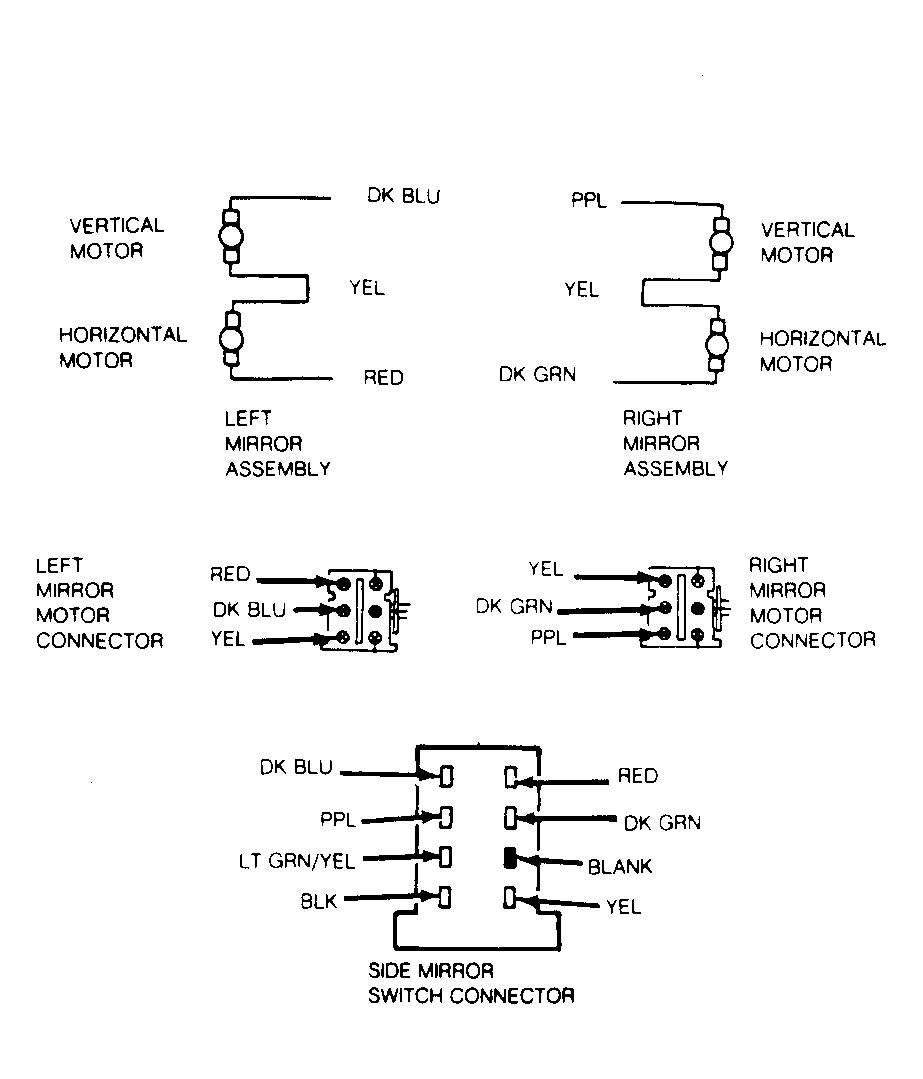

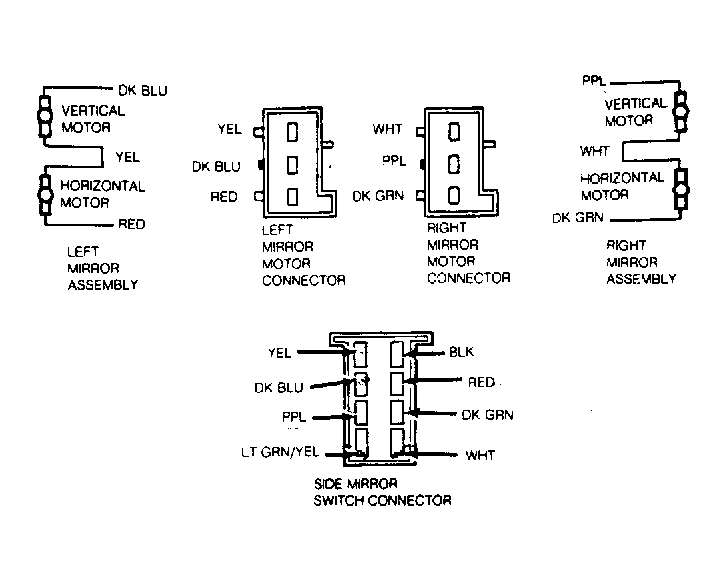

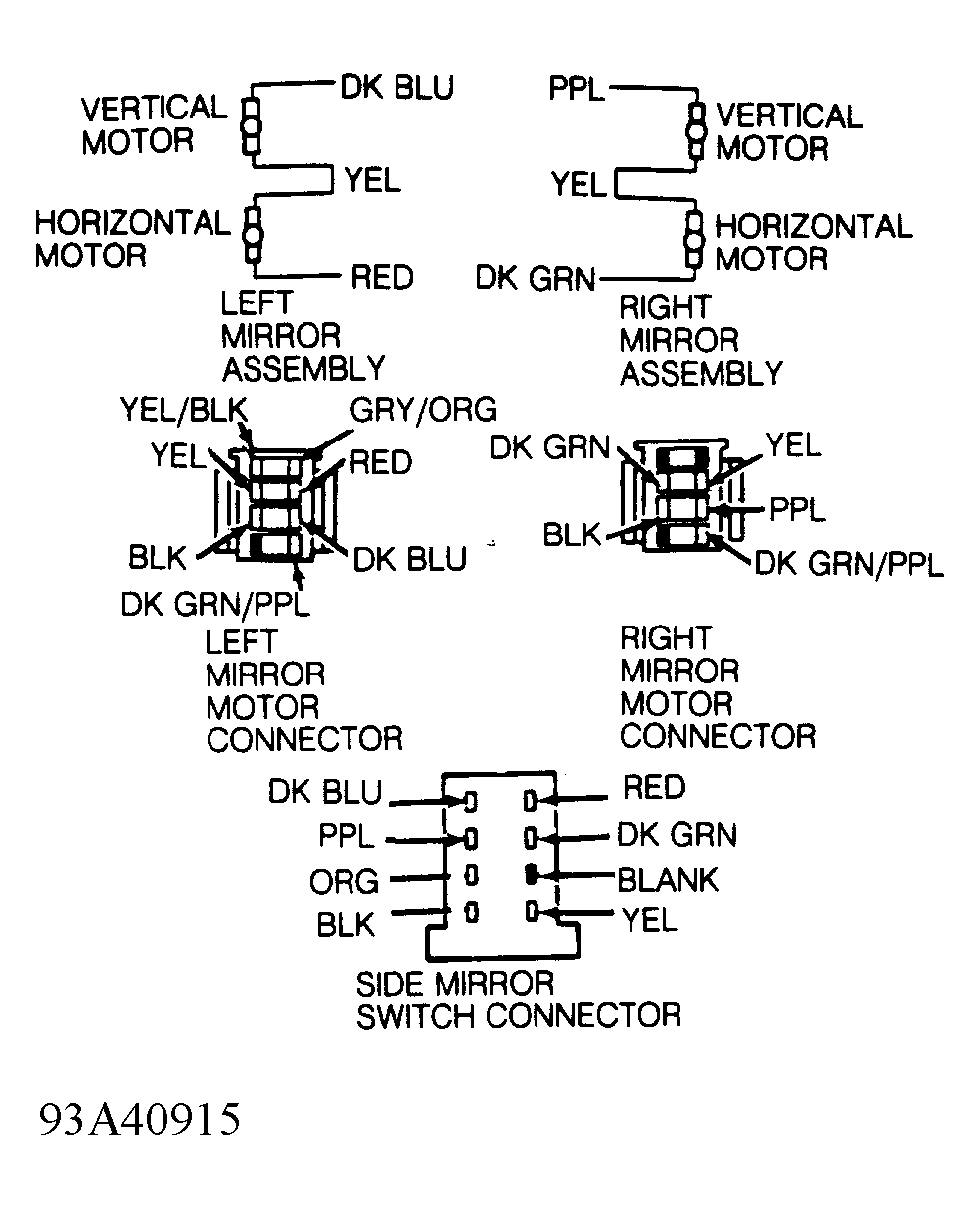

SIDE MIRROR SWITCH TEST (EXCEPT ESCORT, PROBE & TRACER)
| Switch Position |
Battery Voltage |
Ground |
| Left Mirror |
| Up |
DK BLU |
RED &
YEL |
| Down |
YEL |
DK BLU |
| Left |
RED |
DK BLU &
YEL |
| Right |
YEL |
RED |
| Right Mirror |
| Up |
PPL |
YEL & DK GRN |
| Down |
YEL |
PPL |
| Left |
DK GRN |
PPL &
YEL |
| Right |
YEL & PPL |
DK GRN |

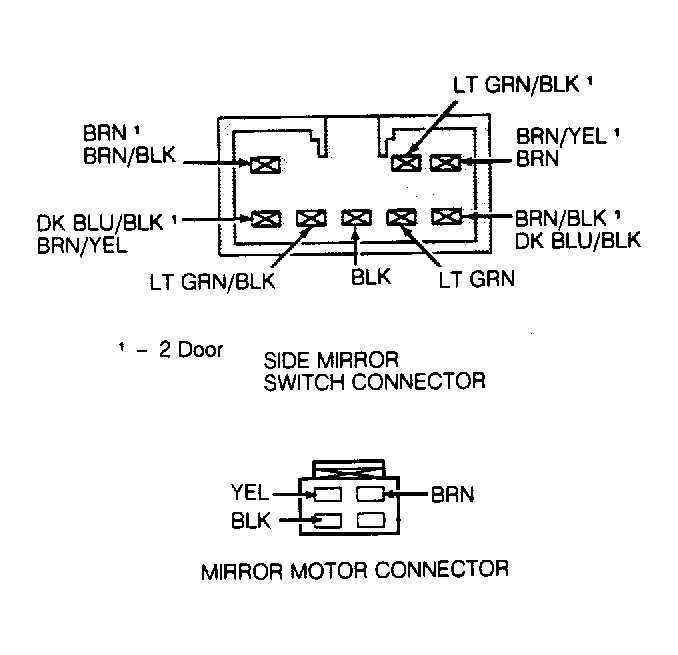

SIDE MIRROR SWITCH TEST (ESCORT & TRACER)
| Switch Position |
Continuity |
| Left Mirror |
| Up |
DK BLU/BLK & BRN |
| " |
LT GRN & BLK |
| Down |
DK BLU/BLK & LT GRN |
| " |
BRN & BLK |
| Left |
DK BLU/BLK & LT GRN |
| " |
BRN/YEL & BLK |
| Right |
DK BLU/BLK & BRN/YEL |
| " |
LT GRN & BLK |
| Right Mirror |
| Up |
DK BLU/BLK & BRN |
| " |
LT GRN/BLK & BLK |
| Down |
DK BLU/BLK & LT GRN/BLK |
| " |
BRN & BLK |
| Left |
DK BLU/BLK & LT GRN/BLK |
| " |
BRN/BLK & BLK |
| Right |
DK BLU/BLK & BRN/BLK |
| " |
LT GRN/BLK & BLK |

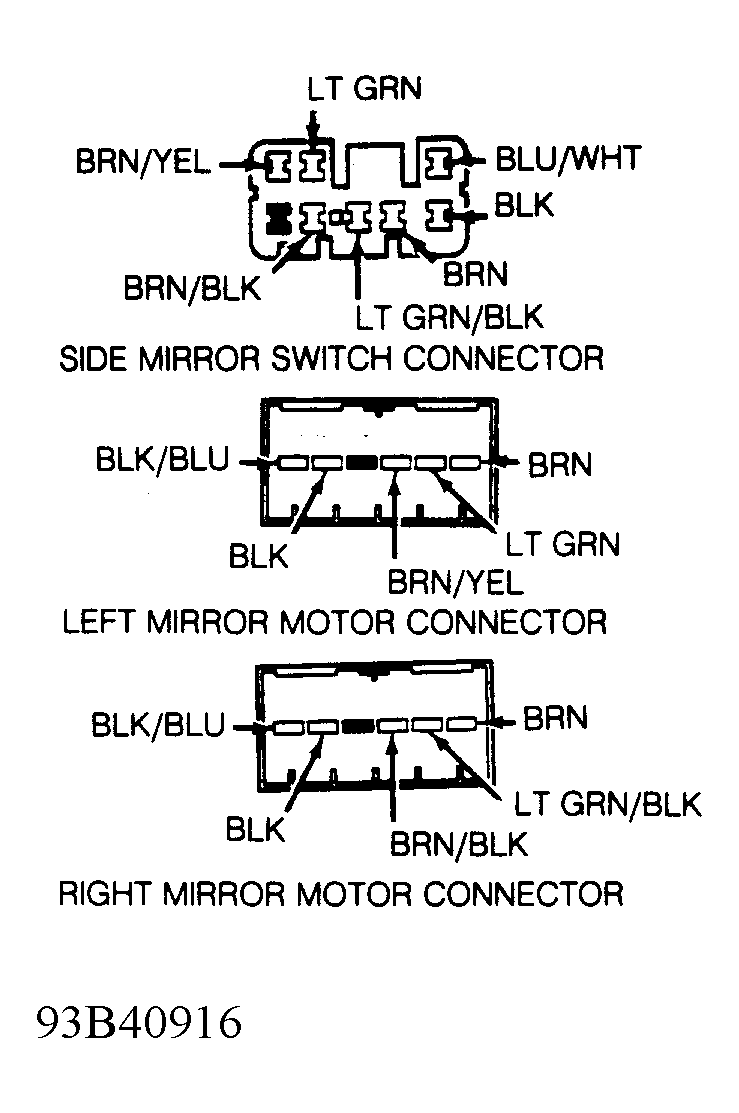

SIDE MIRROR SWITCH TEST (PROBE)
| Switch Position |
Battery Voltage |
Ground |
| Left Mirror |
| Up |
BRN |
LT GRN |
| Down |
LT GRN |
BRN |
| Left |
LT GRN |
BRN/YEL |
| Right |
BRN/YEL |
LT GRN |
| Right Mirror |
| Up |
BRN |
LT GRN/BLK |
| Down |
LT GRN/BLK |
BRN |
| Left |
LT GRN/BLK |
BRN/BLK |
| Right |
BRN/BLK |
LT GRN/BLK |
