Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | ||
|---|---|---|---|
| Fuse Block | |||
| Engine Compartment | |||

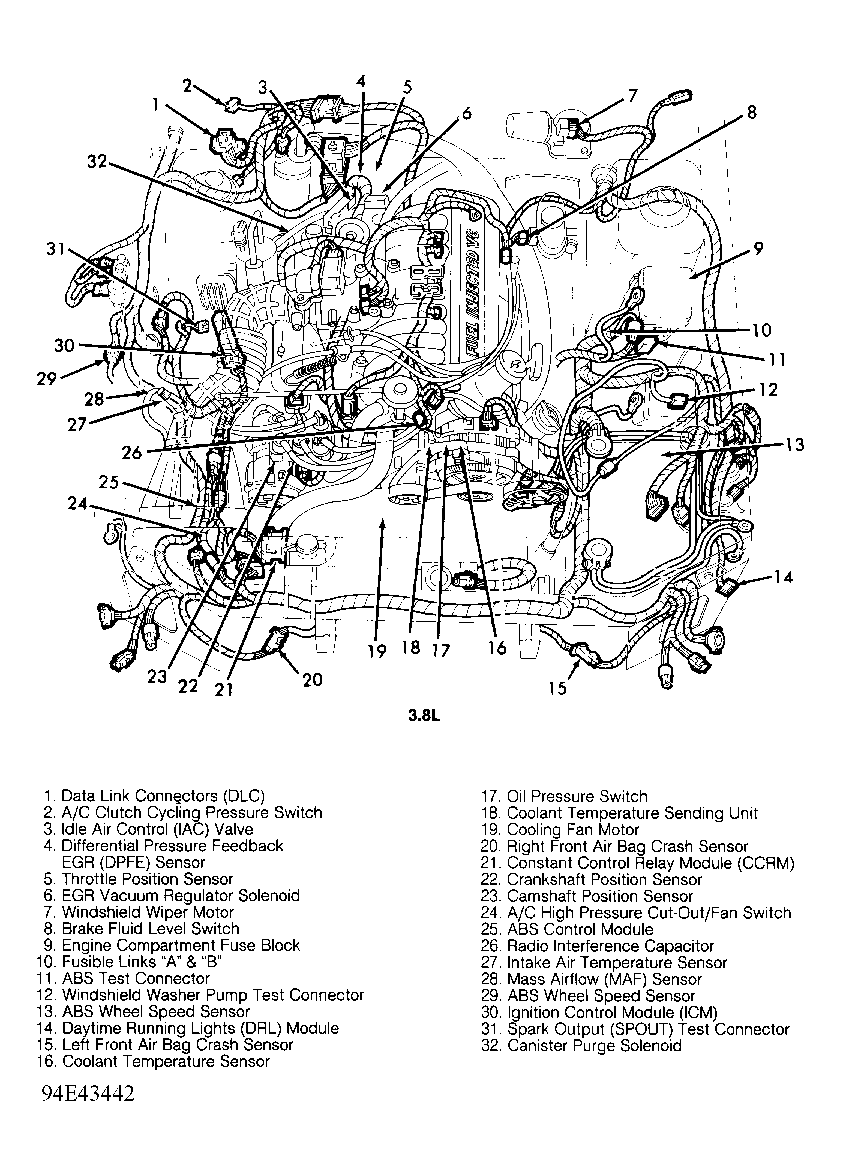

| 3.8L | In left side of engine bay, forward of strut tower. See Figure . | ||

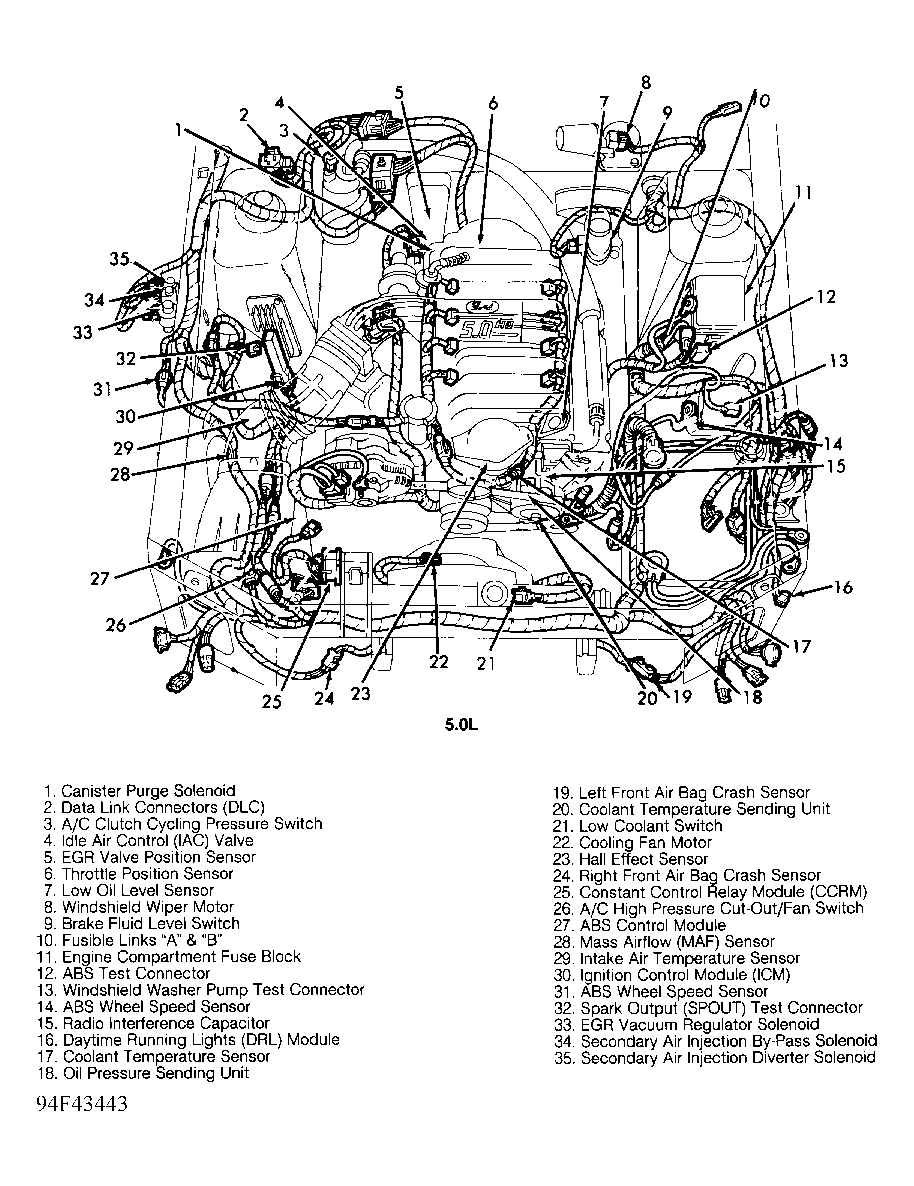

| 5.0L | In left side of engine bay, forward of strut tower. See Figure . | ||

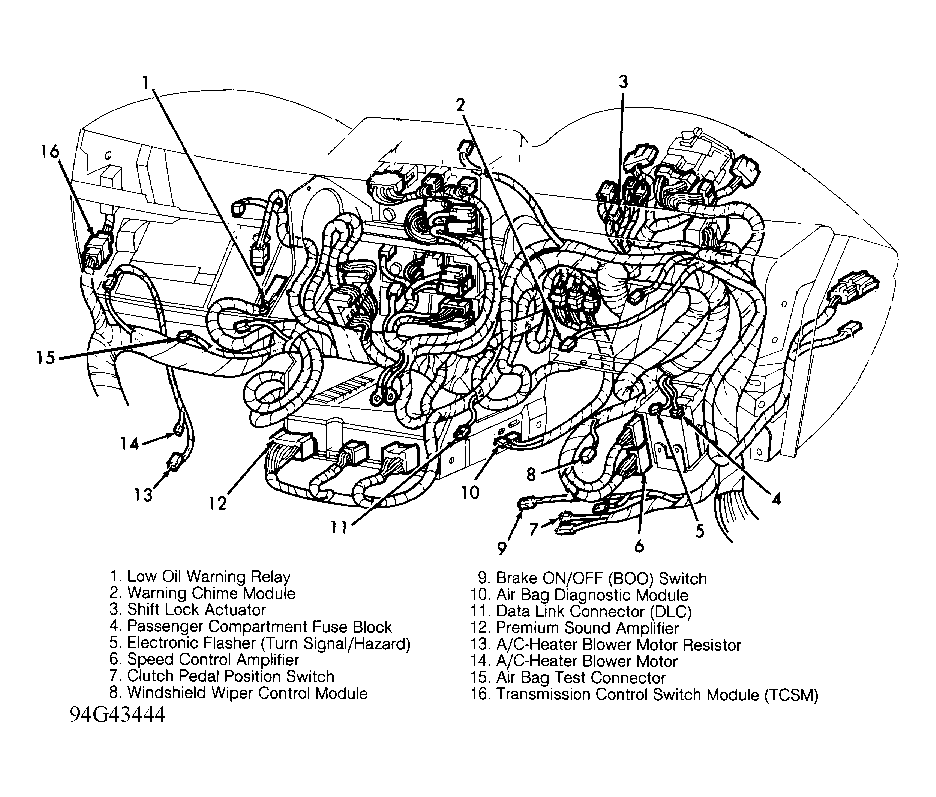

| Passenger Compartment | Behind left side of dash. See Figure . | ||
| Fusible Links "A" & "B" (Gray) | |||
| 3.8L | Alternator rectifier system harness, near engine bay fuse block. See Figure . | ||
| 5.0L | Alternator rectifier system harness, near engine bay fuse block. See Figure . | ||
