Less ABS

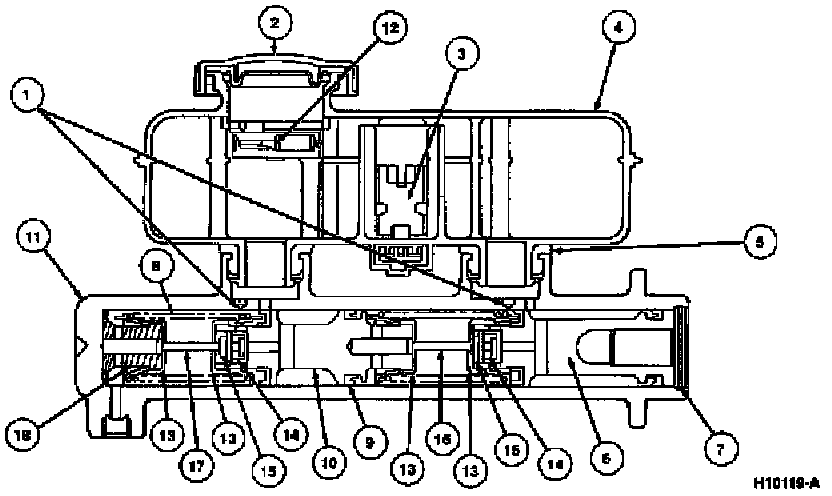

Brake Master Cylinder--Without Traction Control:






Item Part Number Description
1 -- Compensating Ports
(Part of 2140)
2 2162 Brake Master Cylinder Filler Cap
3 -- Float Magnet Assembly (Part of 2K478)
4 2K478 Brake Master Cylinder Reservoir
5 2K409 Brake Tube Grommet
6 -- Primary Piston (Part of 2140)
7 -- Bore End Seal (Part of 2140)
8 -- Spring (Part of 2140)
9 -- Seal (Part of 2140)
10 -- Secondary Piston (Part of 2140)
11 2140 Brake Master Cylinder
