Power Window Master Switch

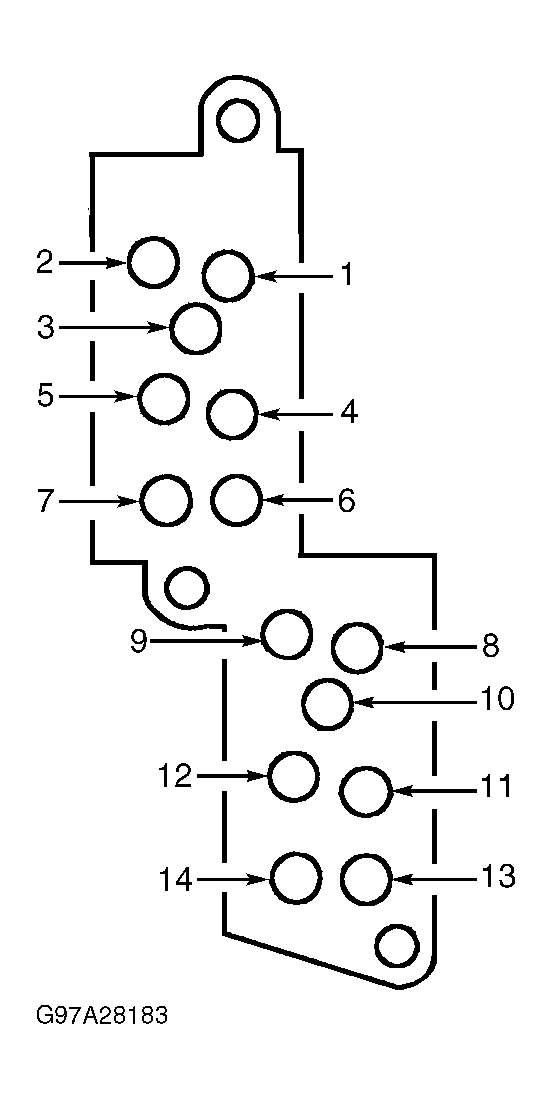

Remove master switch. See POWER WINDOW SWITCH under REMOVAL & INSTALLATION. Check for continuity between terminals as specified while operating switch. See appropriate MASTER SWITCH TESTING TABLE. If continuity does not exist as specified, replace switch. See Figure or Fig 1 .
MASTER SWITCH TESTING
| Switch Position | Continuity Between Terminals No. | |
|---|---|---|
| Neutral | 6 & 7; 13 & 14; 1 & 11; 1 & 9; 5 & 9; 5 & 11; 12 & 2; 12 & 4; 8 & 2; 8 & 4 | |
| Left | ||
| Up | 1 & 11; 1 & 9; 3 & 5 | |
| Down | 5 & 9; 5 & 11; 1 & 3 | |
| Right | ||
| Up | 8 & 2; 8 & 4; 10 & 12 | |
| Down | 12 & 2; 12 & 4; 8 & 10 | |
MASTER SWITCH TESTING
| Switch Position | Continuity Between Terminals No. | |
|---|---|---|
| Neutral | 1 & 5; 12 & 14; 10 & 13; 8 & 13; 9 & 13; 11 & 13; 17 & 13; 15 & 13; 16 & 13; 18 & 13 | |
| Left Front | ||
| Up | 8 & 19; 10 & 13 | |
| Down | 10 & 19; 8 & 13 | |
| Right Front | ||
| Up | 9 & 19; 11 & 13 | |
| Down | 11 & 19; 9 & 13 | |
| Left Rear | ||
| Up | 15 & 19; 17 & 13 | |
| Down | 17 & 19; 15 & 13 | |
| Right Rear | ||
| Up | 16 & 19; 18 & 13 | |
| Down | 18 & 19; 16 & 13 | |
| Lockout Unlocked | 19 & 20 | |
