Steering Wheel Rotation Sensor C226
WARNING: This page is about a different car, the 2004 Lincoln LS. However, it is still accessible from the selected car via links, so may be relevant.

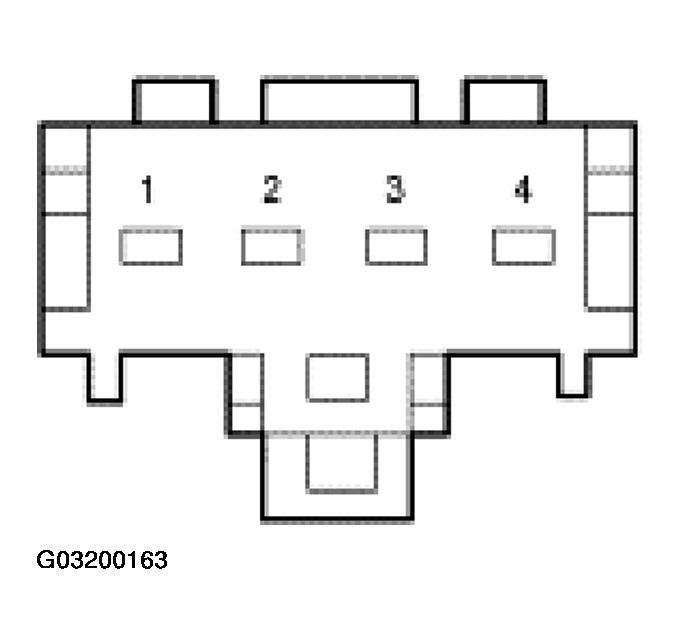

C226 CONNECTOR REFERENCE CHART
| Pin Number(s) | Circuit Designation/Description | Normal Condition/Measurement |
|---|---|---|
| 1 | 7-CC16A (YE/BK) Steering wheel rotation sensor/accelerometer/yaw rate sensor power | Greater than 9 volts with ignition in START or RUN. |
| 2 | 10-CC17 (GY) Steering wheel rotation sensor angle 2 | PID value when connected 0°to -45°. |
| 3 | 8-CC18 (WH/RD) Steering wheel rotation sensor angle 1 | PID value when connected 0°to 45°. |
| 4 | 9-CC16 (BN/YE) Steering wheel rotation/accelerometer/yaw rate sensor return | Zero volts, less than five ohms to chassis ground. |
