Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|
| C110 (3.8L) (4 Pin) | At left center of engine compartment. See Figure. |
| C110 (4.6L) (4 Pin) | At left center of engine compartment. |

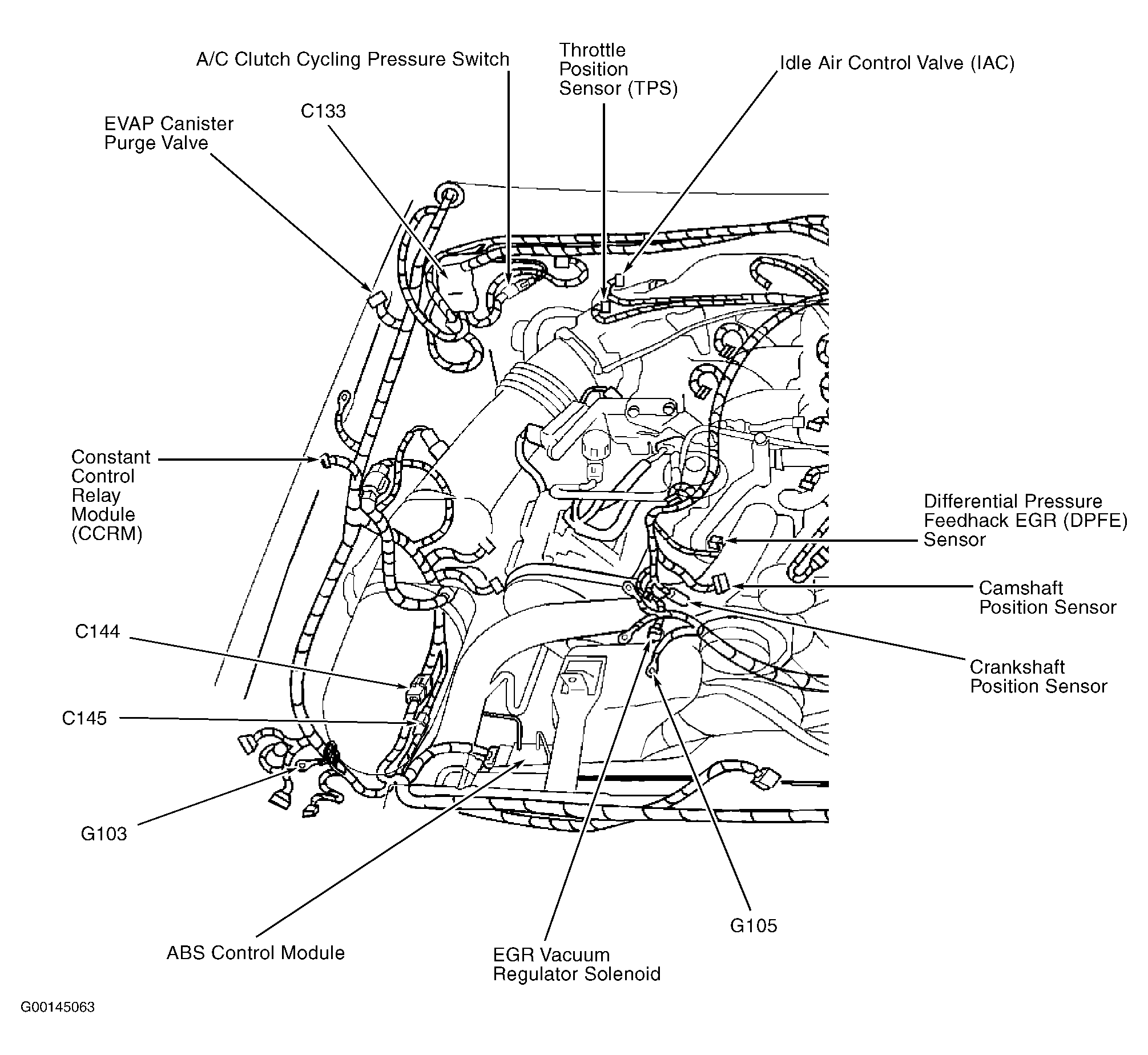

| C133 (3.8L) (42 Pin) | At right rear of engine compartment. See Figure. |
| C133 (4.6L) (42 Pin) | At right rear of engine compartment. See Figure. |
| C134 (3.8L) (24 Pin) | At left rear of engine compartment. See Figure. |
| C134 (4.6L) (24 Pin) | At left rear of engine compartment. See Figure. |
| C139 (3.8L) (16 Pin) | At center rear of engine compartment. |
| C140 (3.8L) (16 Pin) | At left rear of engine compartment. |
| C140 (4.6L) (16 Pin) | At left rear of engine compartment. See Figure. |
| C144 (3.8L) (16 Pin) | At right front of engine compartment. See Figure. |
| C144 (4.6L) (16 Pin) | At right front of engine compartment. See Figure. |
| C145 (3.8L) (4 Pin) | At right front of engine compartment. See Figure. |
| C145 (4.6L) (4 Pin) | At right front of engine compartment. See Figure. |
| C146 (4.6L) (1 Pin) | At left center of engine compartment. See Figure. |
| C192 (3.8L) (2 Pin) | At left front of engine compartment. |
| C192 (4.6L) (2 Pin) | At left front of engine compartment. See Figure. |
| C210 (14 Pin) | At left kick panel. |
| C211 (6 Pin) | At left kick panel. |
| C212 (14 Pin) | At left kick panel. |
| C213 (3 Pin) | At left kick panel. |
| C214 (8 Pin) | At left kick panel. |
| C215 (16 Pin) | At left kick panel. |
| C219 (6 Pin) | At right kick panel. |
| C237 (16 Pin) | At right kick panel. |
| C238 (6 Pin) | Behind right side of dash. See Figure. |
| C248 (12 Pin) | At right kick panel. |
| C260 (2 Pin) | Behind center of dash. See Figure. |
| C263 (2 Pin) | At right kick panel. |
| C264 (10 Pin) | At right kick panel. |
| C265 (16 Pin) | Behind left side of dash, near instrument cluster. See Figure. |
| C300 (4 Pin) | Under left front seat. See Figure. |
| C311 (2 Pin) | At right kick panel. |
| C312 (8 Pin) | At center console. See Figure. |
| C313 (8 Pin) | Behind left side of dash. See Figure. |
| C314 (16 Pin) | Behind left side of dash. See Figure. |
| C315 (16 Pin) | Behind right side of dash. |
| C316 (12 Pin) | Under left front seat. |
| C327 (4 Pin) | At left kick panel. |
| C405 (6 Pin) | At left rear of luggage compartment. See Figure. |
| C406 (4 Pin) | At left rear of vehicle. |
| C408 (4 Pin) | At right rear of vehicle. |
| C410 (Convertible) (1 Pin) | At center rear of luggage compartment. |
| C410 (Coupe) (1 Pin) | On left side of package tray. |
| C411 (6 Pin) | On left side of package tray. |
| C423 (6 Pin) | At left front of luggage compartment. |
| C431 (4 Pin) | At left front of luggage compartment. |
| C432 (4 Pin) | At center rear of vehicle. |
| C438 (10 Pin) | At center rear of vehicle. |
| C1010 (3.8L) (8 Pin) | At right rear of engine compartment. |
| C1019 (8 Pin) | At right center of engine compartment. |
| C1033 (4.6L) (2 Pin) | At left center of engine compartment. |
| C1045 (4.6L) (16 Pin) | At right rear of engine compartment. |
| C1046 (8 Pin) | At left rear of engine compartment. |
| C1147 (2 Pin) | At right side of engine compartment. |
| C1148 (16 Pin) | Near right front of transmission. |
| C1168 (3.8L) (8 Pin) | At right rear of engine compartment. |
| C1168 (4.6L) (8 Pin) | At right rear of engine compartment. See Figure. |
