Restrains Control Module Connector End View (C2041b)

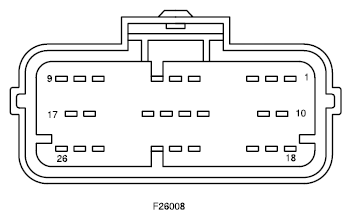

Fig 1: Identifying Restrains Control Module Connector (C2041B)
G10361001Courtesy of FORD MOTOR CO.
Pin Circuit Circuit function
1 1556 (DG/VT) Seat weight sensor, passenger, feed
2 1557 (DB/OG) Seat weight sensor, passenger, return
3 1079 (LG/RD) Driver safety belt retractor pretensioner, feed
4 1080 (LG/BK) Driver safety belt retractor pretensioner, return
5 1311 (OG) Seat belt buckle switch, input
6 1081 (YE/RD) Passenger safety belt retractor pretensioner, feed
7 1082 (YE/BK) Passenger safety belt retractor pretensioner, return
8 1520 (LG) Seat position sensor... horizontal sense
9 1558 (TN/BK) Seat track position sensor, driver, return
10 1085 (LB/RD) Safety belt buckle switch, passenger, monitor
11 1516 (YE/WH) Driver air bag, feed, monitor
12 1517 (Rd/OG) Driver airbag, return
13 1261 (WH/LG) Air bag... driver side impact... crash sensor to module... feed
14 1262 (BN/LG) Air bg... driver side impact... crash sensor to module...
15 1257 (WH/LB) Air bag... driver side impact... to module... feed
16 1258 (BN/LB) Air bag... driver side impact... to module... return
17 1263 (WH) Air bag... passenger side impact... crash sensor to module... feed
18 1264 (BN) Air bag... passenger side impact... crash sensor to module... return
19 ... not used
20 1518 (RD/WH) Passenger air bag, feed, monitor
21 1519 (LG/RD) Passenger air bag, return
22 629 (BN) Passenger Air bag Deactivation (PAD) switch, Switches
23 1259 (WH/YE) Air bag... passenger side impact... to module... feed
24 1260 (BN/YE) Air bag... passenger side impact... to module... return
25 617 (PK/OG) Air bag crash sensor #1, feed
26 618 (VT/LG) Air bag crash sensor #1, monitor
