Electrical Component Locator: Connectors
CONNECTORS LOCATION

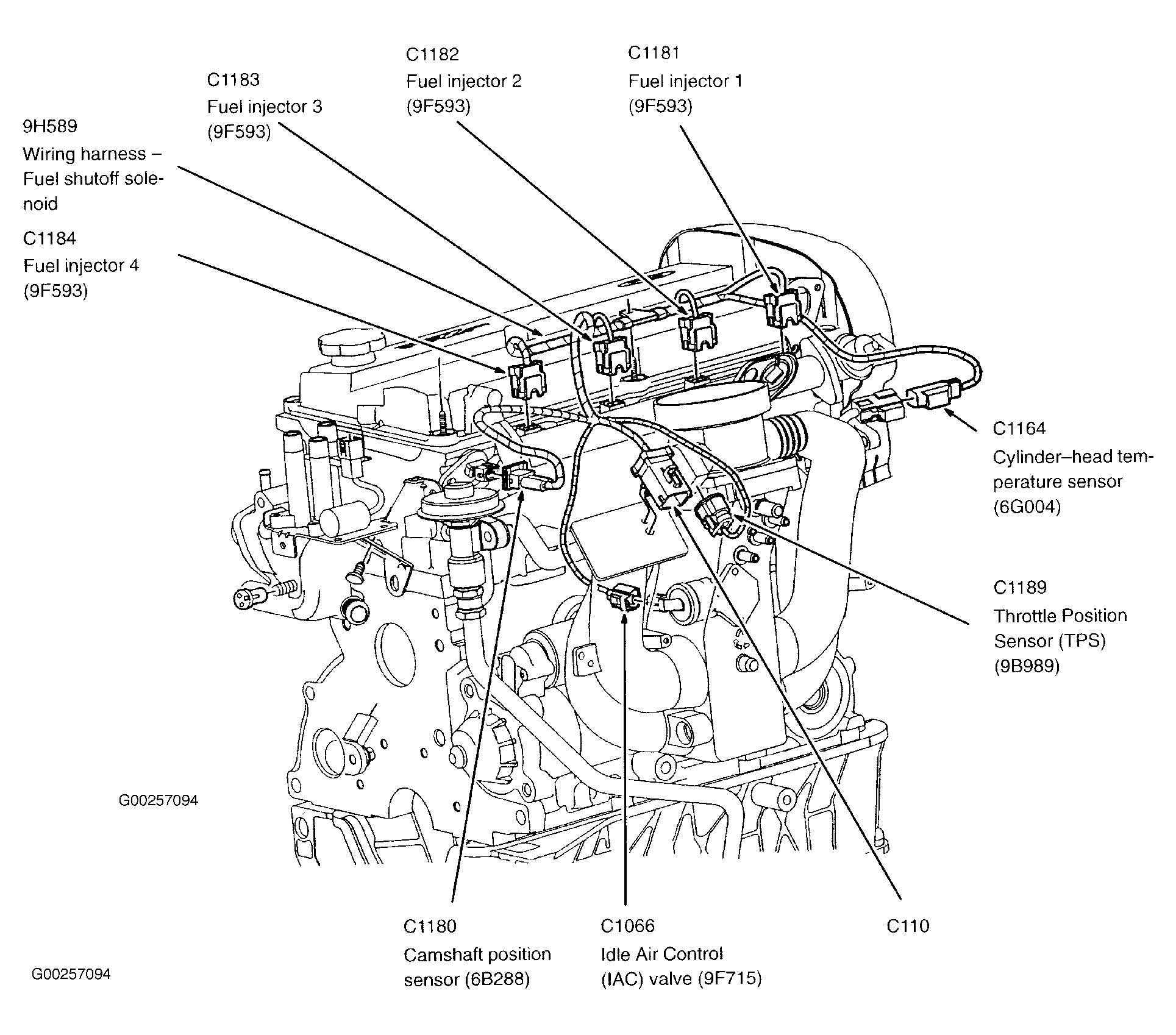

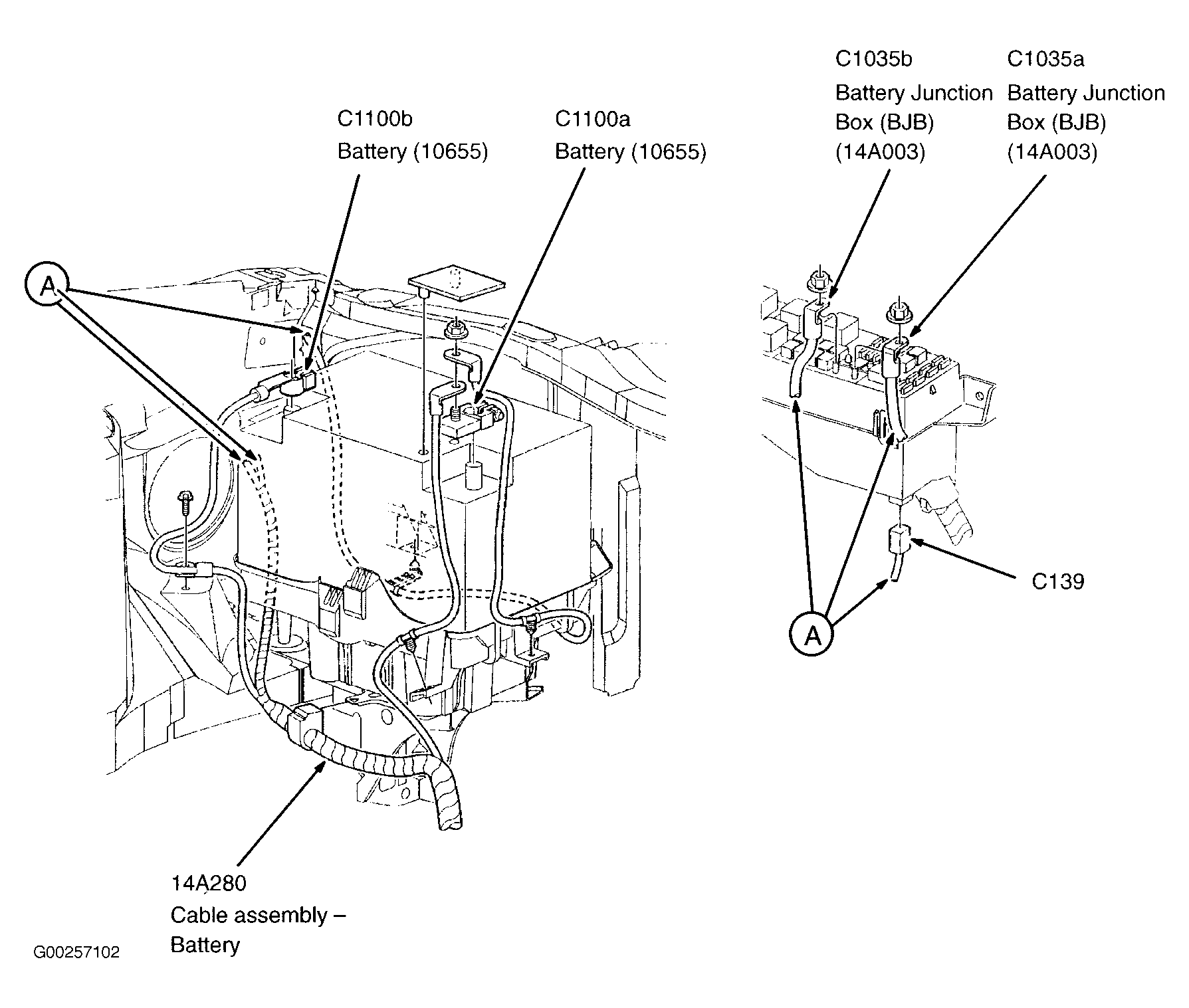

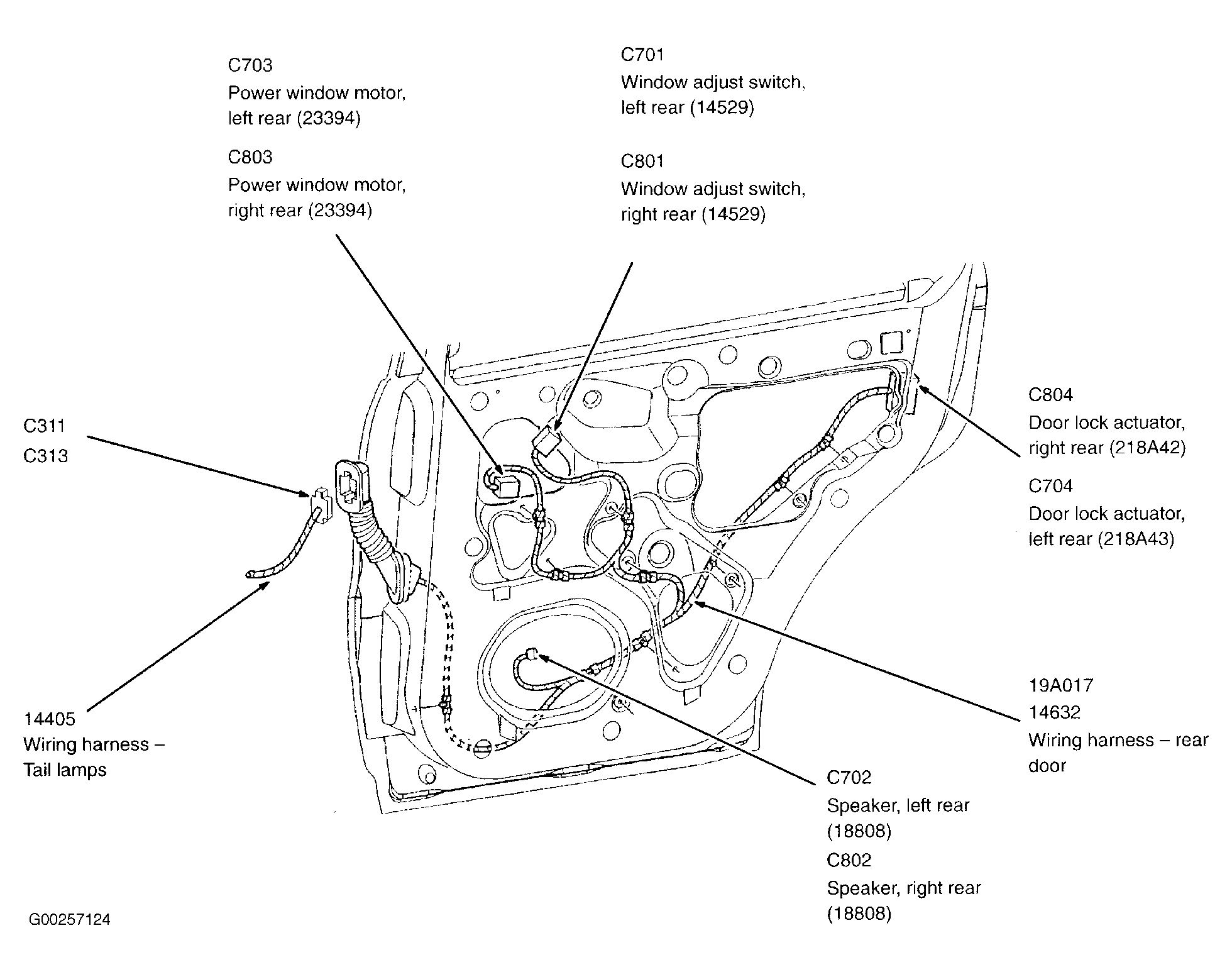

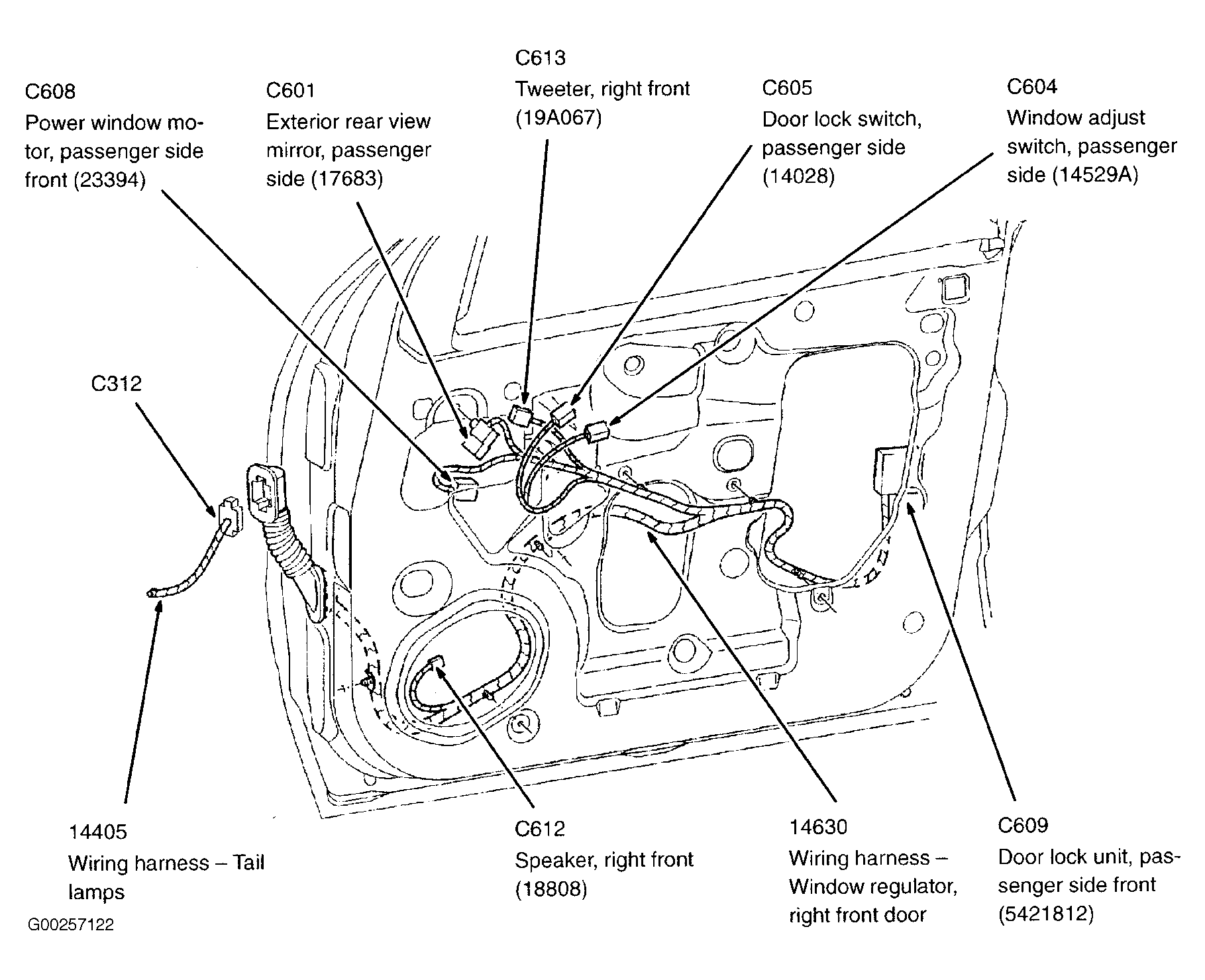

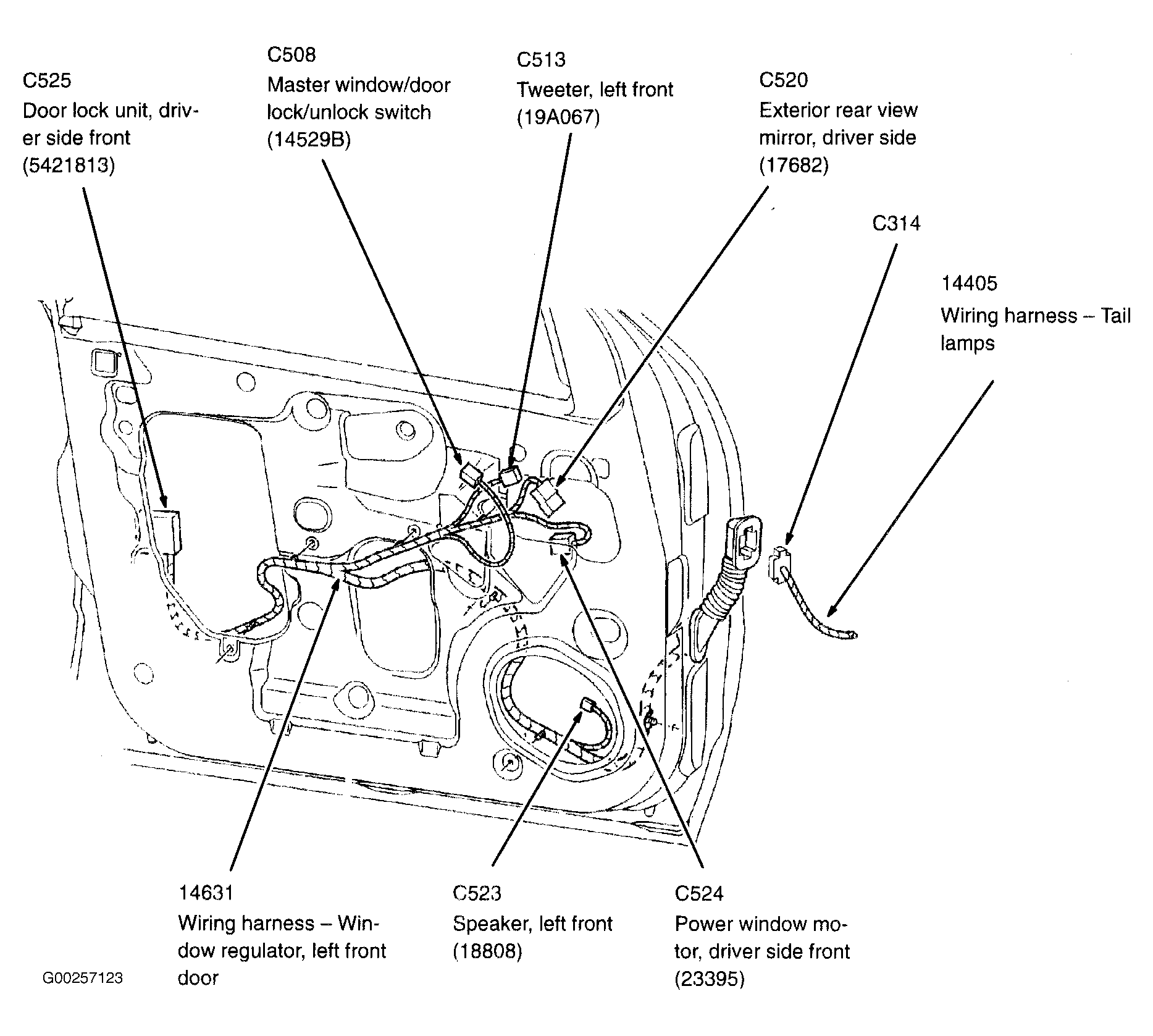

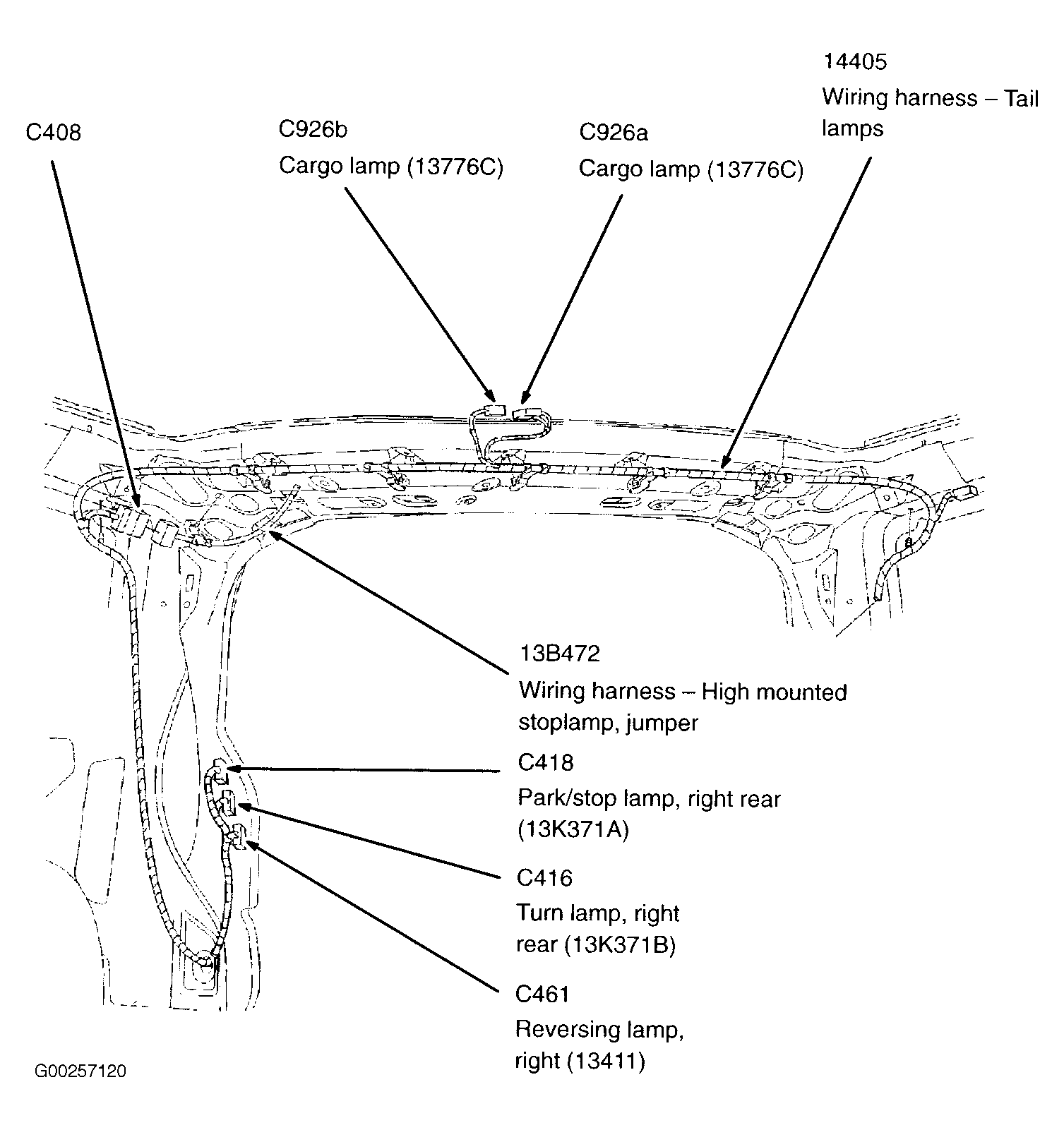

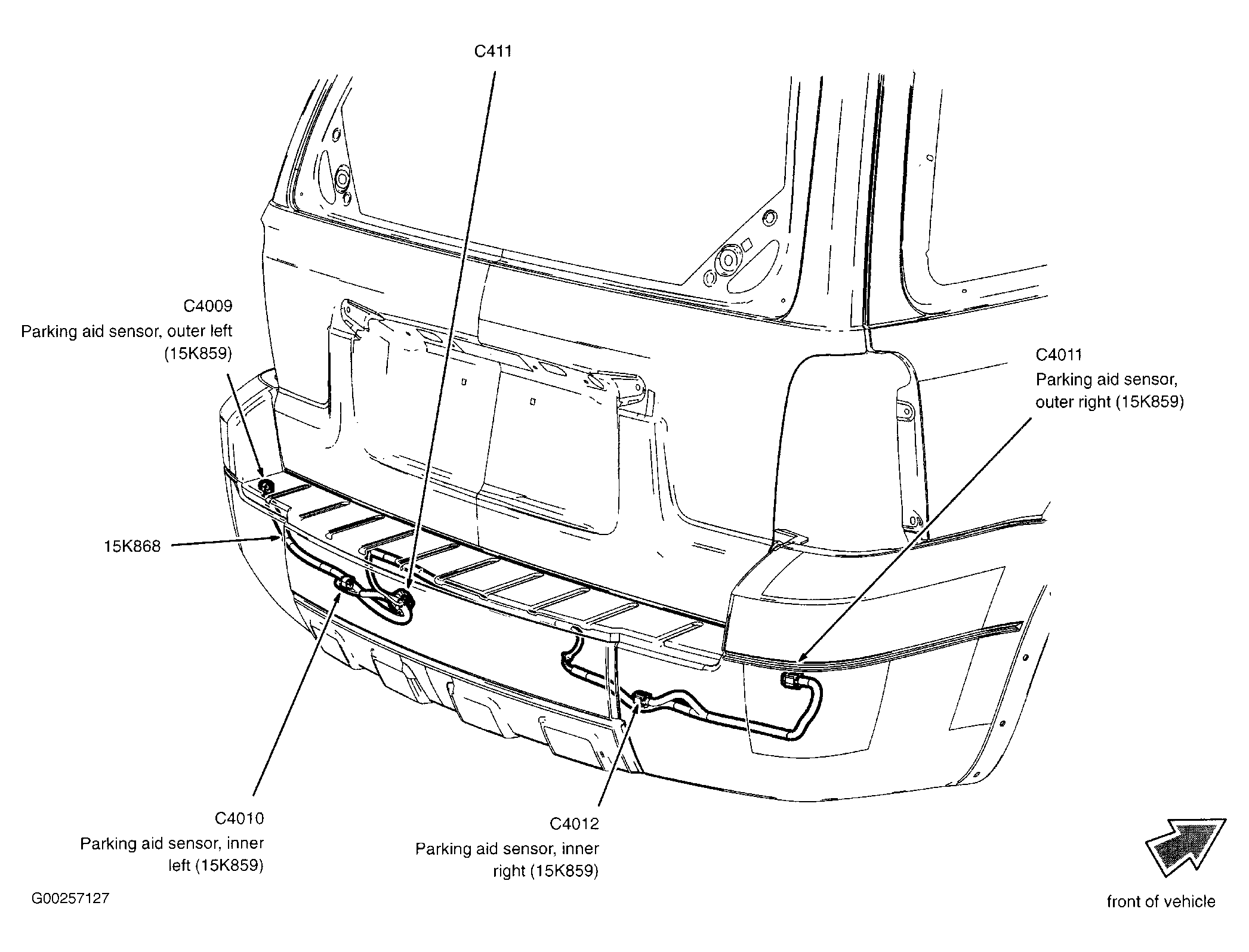

| Component | Location |
|---|---|
| C110 (2.0L) (Black, 16 Pin) | Center rear of engine. See Figure . |
| C110 (3.0L) (Black, 16 Pin) | Right front of engine. See Figure . |
| C133 (3.0L) (Gray, 16 Pin) | Right front of engine. See Figure . |
| C134 (Black, 42 Pin) | Left front of engine compartment. See Figure . |
| C139 (White, 2 Pin) | Left front of engine compartment. See Figure . |
| C140 (Gray, 2 Pin) | Right front of engine compartment. See Figure . |
| C210 (White/Gray, 20 Pin) | Behind center of dash. See Figure . |
| C211 (White/Gray, 22 Pin) | Left front of vehicle, on floor. See Figure . |
| C212 (White, 16 Pin) | Behind left kick panel. See Figure . |
| C213 (4 Pin) | On right front floor. See Figure . |
| C248 (White, 4 Pin) | Under lower left side of dash. See Figure . |
| C260 (Natural, 34 Pin) | Behind left kick panel. |
| C263 (White, 20 Pin) | Behind left kick panel. See Figure . |
| C311 (White, 14 Pin) | In front of right rear door. See Figure . |
| C312 (White, 28 Pin) | In front passenger's door. See Figure . |
| C313 (White, 14 Pin) | In front of left rear door. See Figure . |
| C314 (White, 28 Pin) | In driver's door. See Figure . |
| C315 (White, 4 Pin) | Right front side of vehicle floor. See Figure . |
| C316 (White, 4 Pin) | Left front of vehicle, on floor. See Figure . |
| C353 (Brown, 6 Pin) | Left front of vehicle, on floor. See Figure . |
| C405 (Natural, 4 Pin) | In right top of liftgate. See Figure . |
| C406 (White, 14 Pin) | In right center of liftgate. See Figure . |
| C408 (White, 14 Pin) | Rear center of vehicle. See Figure . |
| C410 (Black, 10 Pin) | Left rear of vehicle. |
| C411 (Black, 6 Pin) | Left rear of vehicle. See Figure . |

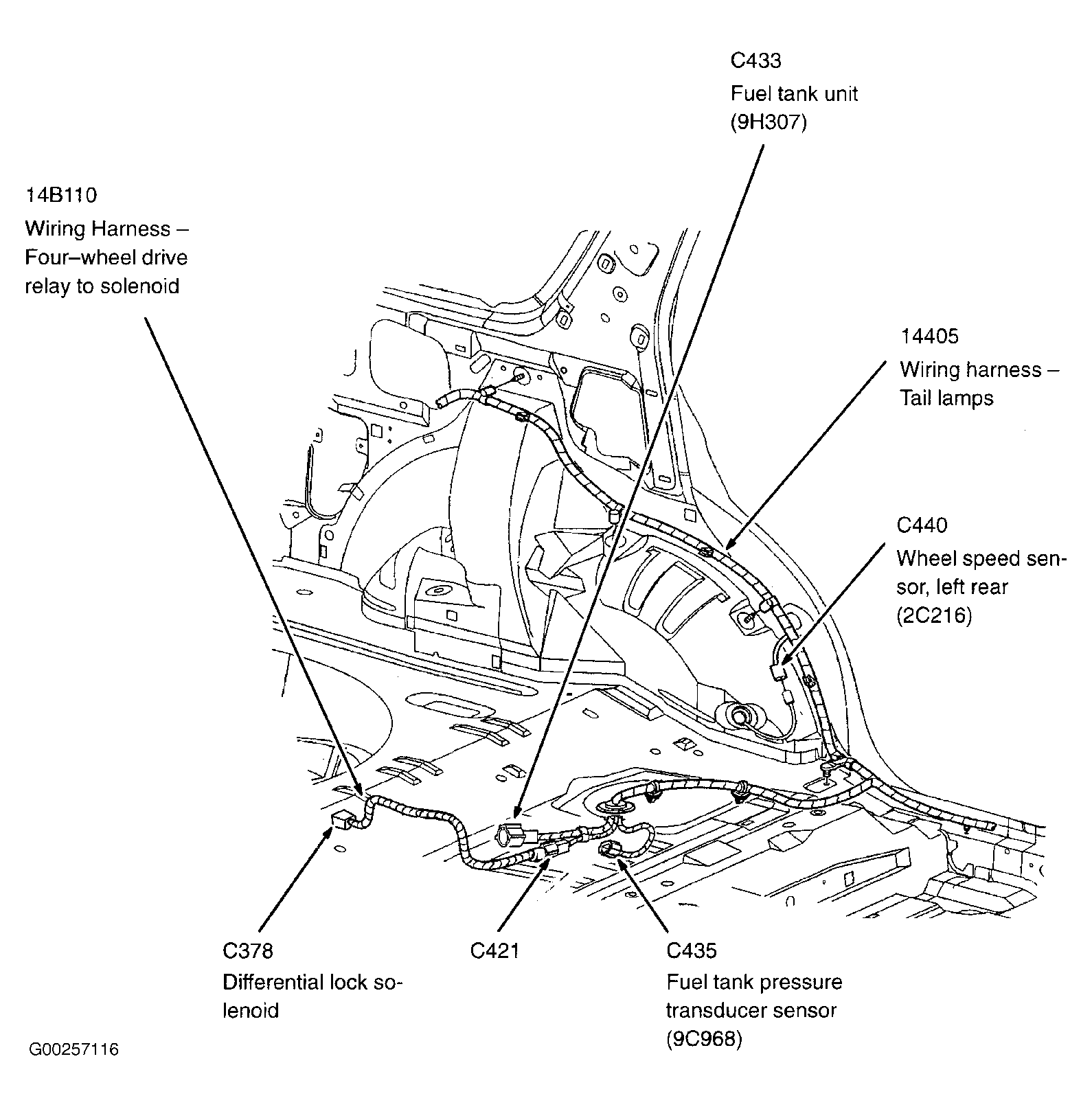

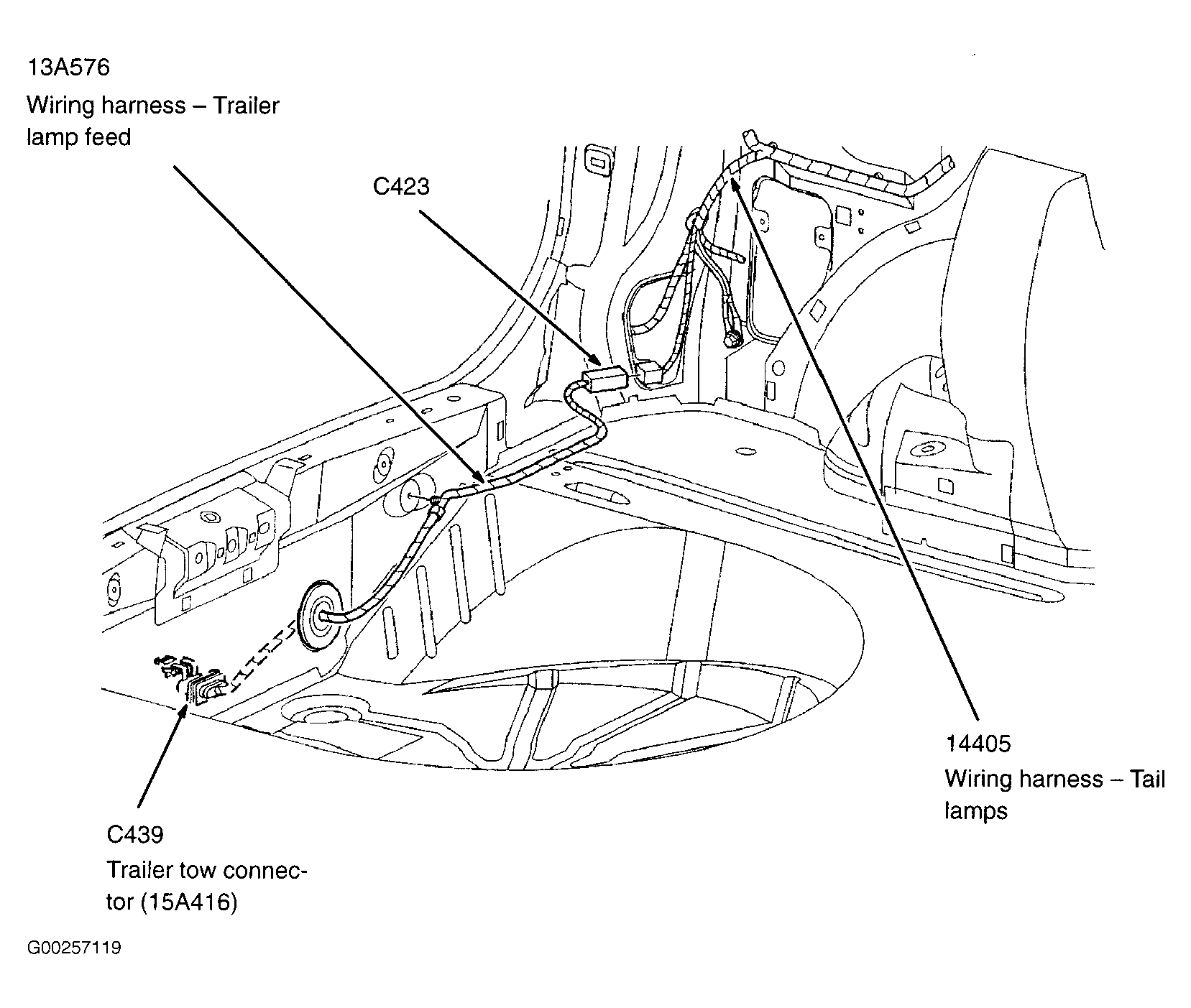

| C421 (Black, 2 Pin) | Left rear of vehicle on floor. See Figure . |
| C423 (White, 4 Pin) | Rear center of vehicle. See Figure . |
| C919 (White, 2 Pin) | Front center of roof. See Figure . |
