Electrical Component Locator: Switches
SWITCHES LOCATION
| Component | Location |
|---|---|
| A/C Compressor Cycling Switch (2.0L DOHC, SVT) | In left rear corner of engine compartment. See Figure . |
| A/C Compressor Cycling Switch (2.0L SPI) | In left rear corner of engine compartment. See Figure . |
| A/C Compressor Cycling Switch (2.3L) | In left rear corner of engine compartment. |
| Brake Fluid Level Switch | On top of master cylinder reservoir. See Figure . |

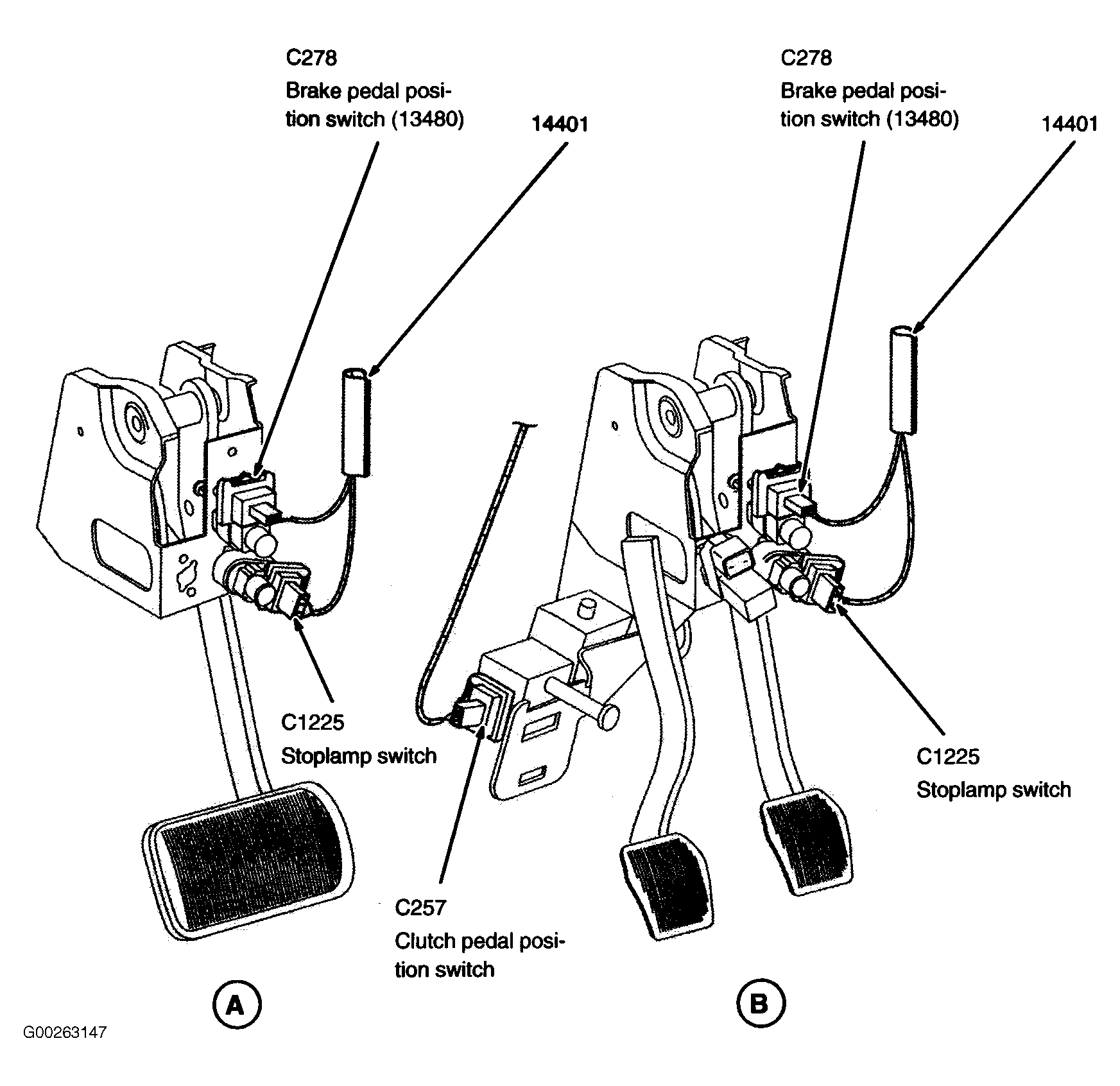

| Brake Pedal Position Switch | On brake pedal support bracket. See Figure . |
| Clutch Pedal Position Switch | On clutch pedal support. See Figure . |
| Cooling Fan Run-On Thermo Switch | At left side of engine compartment. |
| Door Ajar Switch (Driver Side Front) | On left "B" pillar. See Figure . |
| Door Ajar Switch (Driver Side Rear) | On left "C" pillar. See Figure . |
| Door Ajar Switch (Passenger Side Front) | On right "B" pillar. See Figure . |
| Door Ajar Switch (Passenger Side Rear) | On right "C" pillar. See Figure . |
| Dual Pressure Switch | At right side of engine compartment. See Figure . |
| Engine Compartment Switch | In front center of engine compartment. See Figure . |
| Gearshift Lever Unit | Under center console. See Figure . |
| Inertia Fuel Shutoff (IFS) Switch | Behind right kick panel. See Figure . |
| Liftgate/Decklid Anti-Theft Inhibit Switch | In liftgate. See Figure . |
| Lock Cylinder Switch (Luggage Compartment) | In decklid. |
| Oil Pressure Switch (2.0L DOHC, SVT) | On engine. See Figure . |

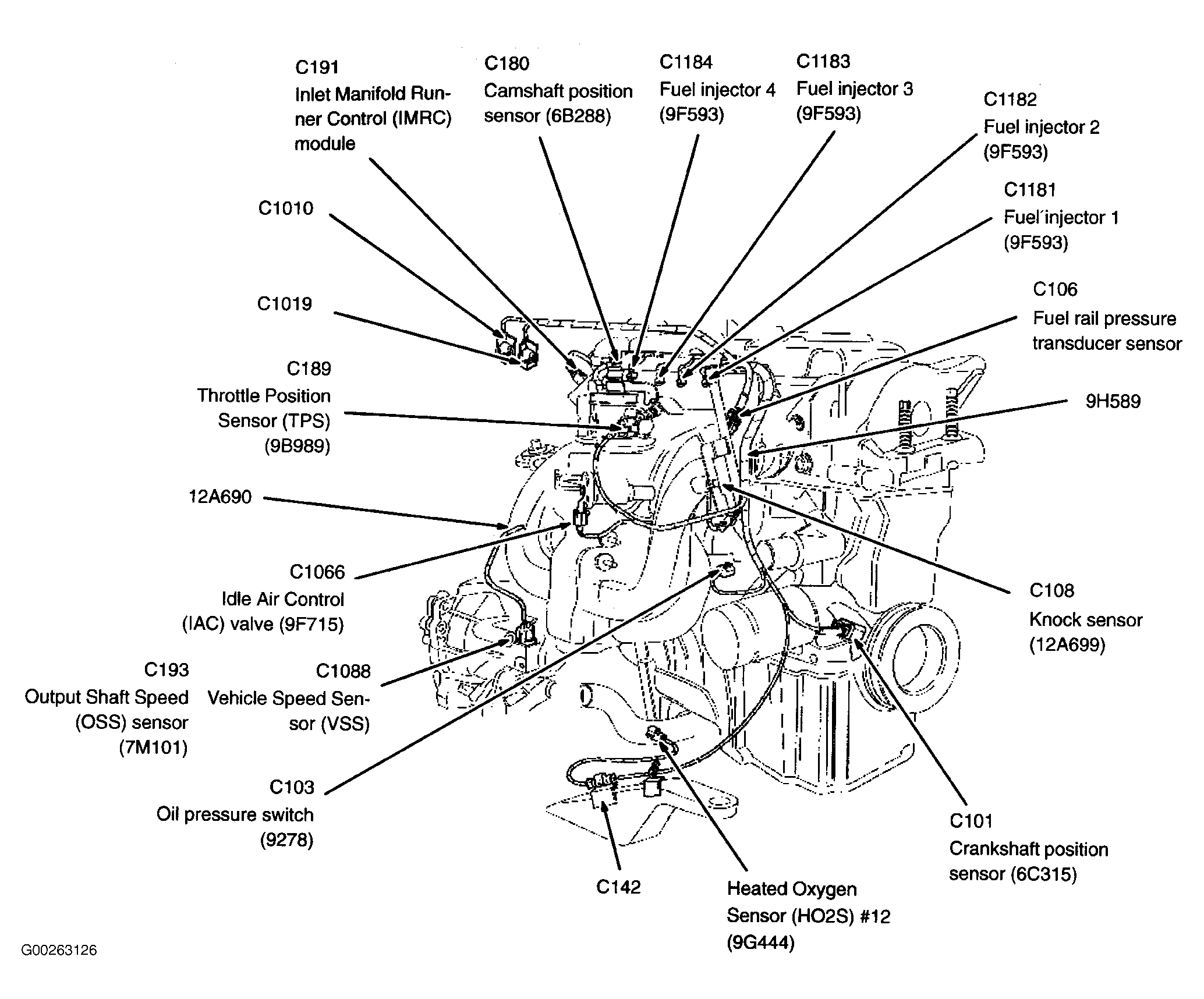

| Oil Pressure Switch (2.0L SPI) | On right side of engine. See Figure . |
| Oil Pressure Switch (2.3L) | On lower left of engine. See Figure . |
| Parking Brake Switch | Under center console, at base of park brake lever bracket. See Figure . |

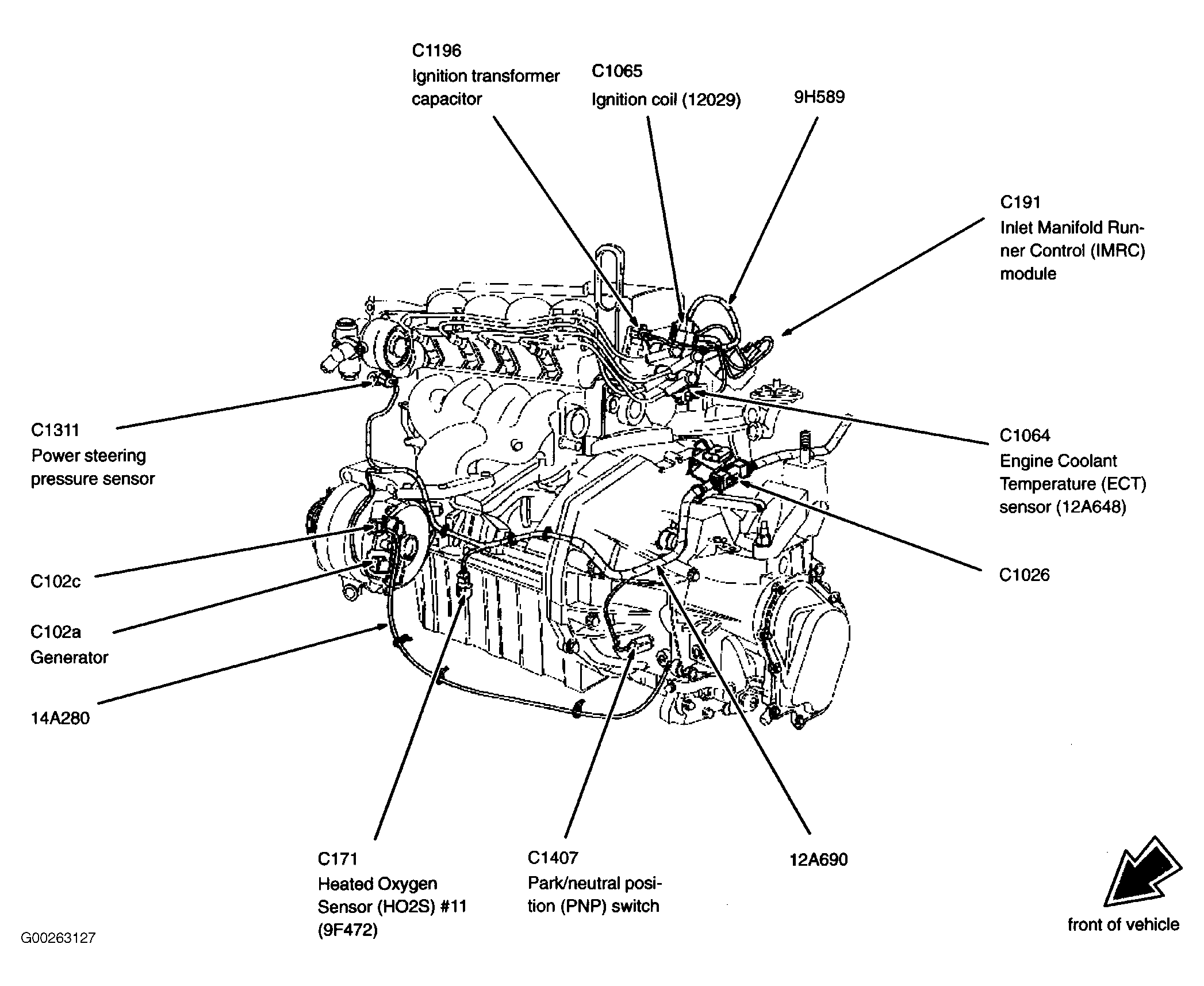

| Park/Neutral Position (PNP) Switch (2.0L DOHC, SVT) | At front of transmission. See Figure . |
| Park/Neutral Position (PNP) Switch (M/T) (2.0L SPI) | At lower left of transmission. See Figure . |
| Power Steering Pressure Switch (SVT) | Near left front of cylinder head, on power steering pump. See Figure . |
| Start Inhibit Switch | Under left side of dash, on left side of pedal bracket. See Figure . |
| Stoplamp Switch | On brake pedal support. See Figure . |
