Electrical Component Locator: Grounds
GROUNDS LOCATION
| Component | Location |
|---|---|
| G101 | Left front of engine compartment. See Figure. |

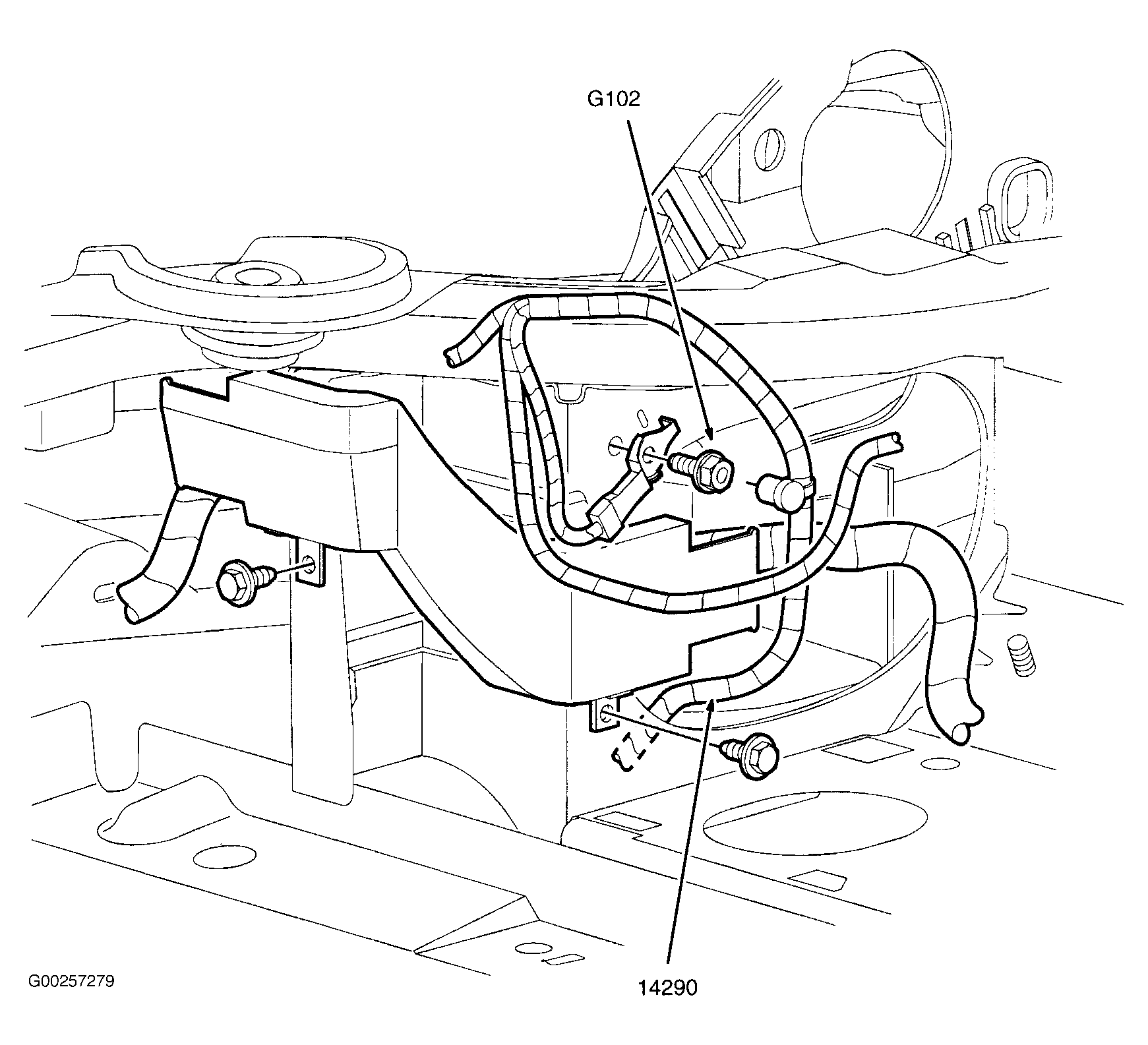

| G102 | At right side of engine compartment. See Figure. |
| G103 | At right front fender. See Figure. |
| G104 | At right front wheelwell. See Figure. |
| G105 | At left front of engine compartment. See Figure. |
| G200 | Behind center of dash panel. See Figure. |
| G201 | Behind center of dash panel. See Figure. |
| G202 | At left "A" pillar. See Figure. |
| G203 | Below right side of dash panel. See Figure. |
| G204 | Below left side of dash panel. See Figure. |
| G300 | At right rear of vehicle floor. See Figure. |
| G301 | At left side of vehicle floor. See Figure. |
| G401 | At right side of luggage compartment. See Figure. |
| G402 | At left rear of vehicle. See Figure. |

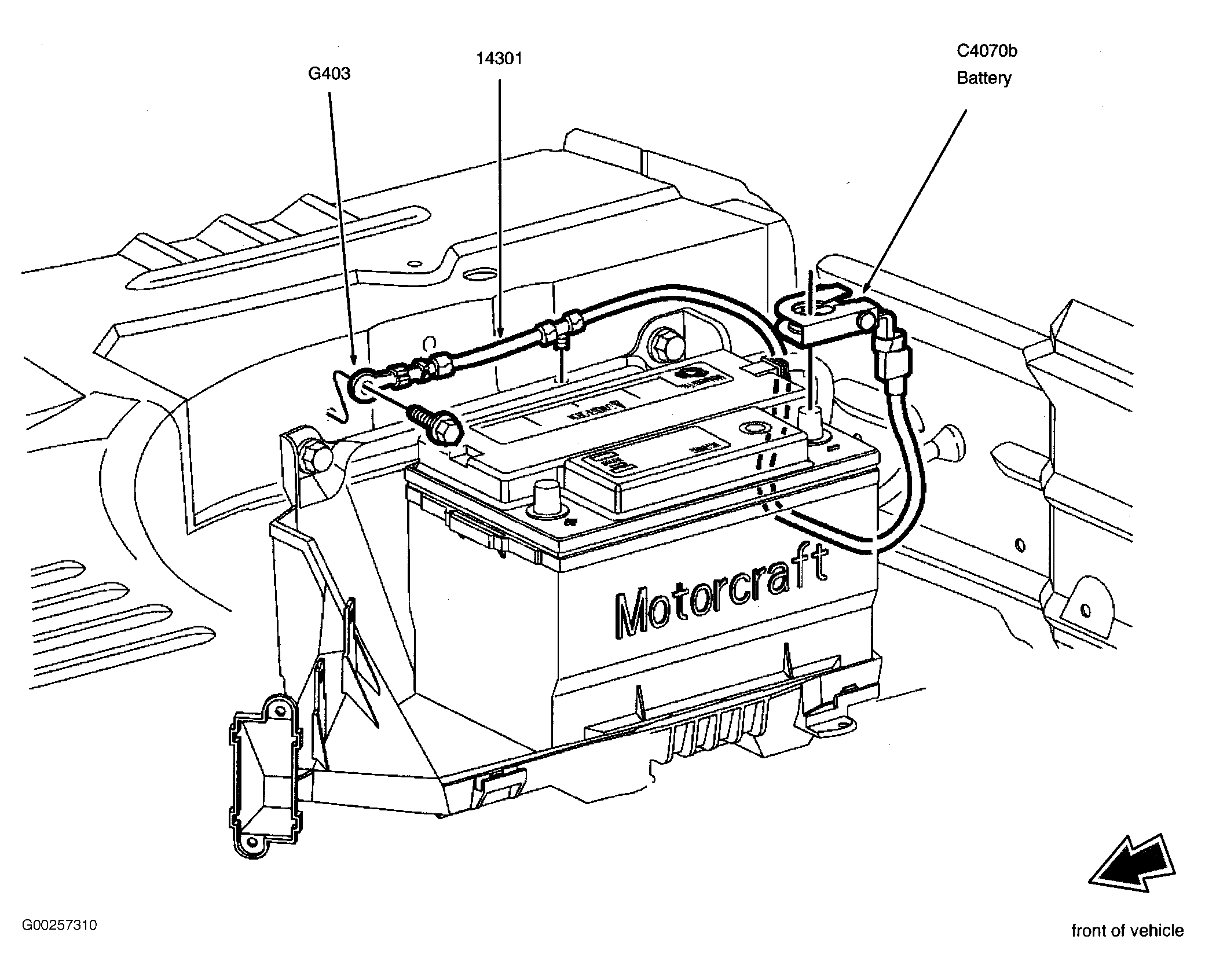

| G403 | At right side of luggage compartment. See Figure. |
