Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|

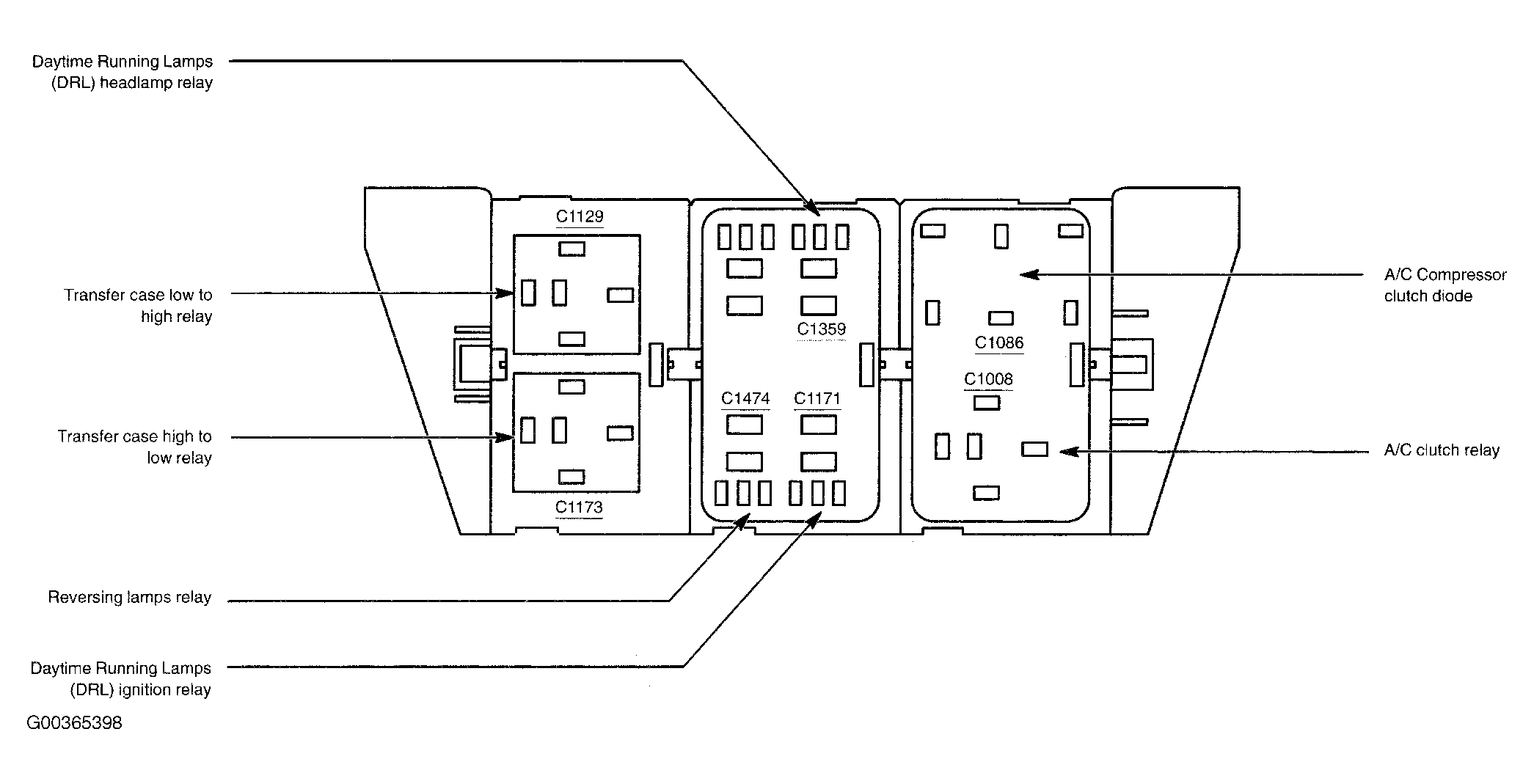

| A/C Compressor Clutch Diode | In auxiliary relay box 1. See Figure. |
| Adjustable Pedal Memory Potentiometer | Under left side of dash. See Figure. |

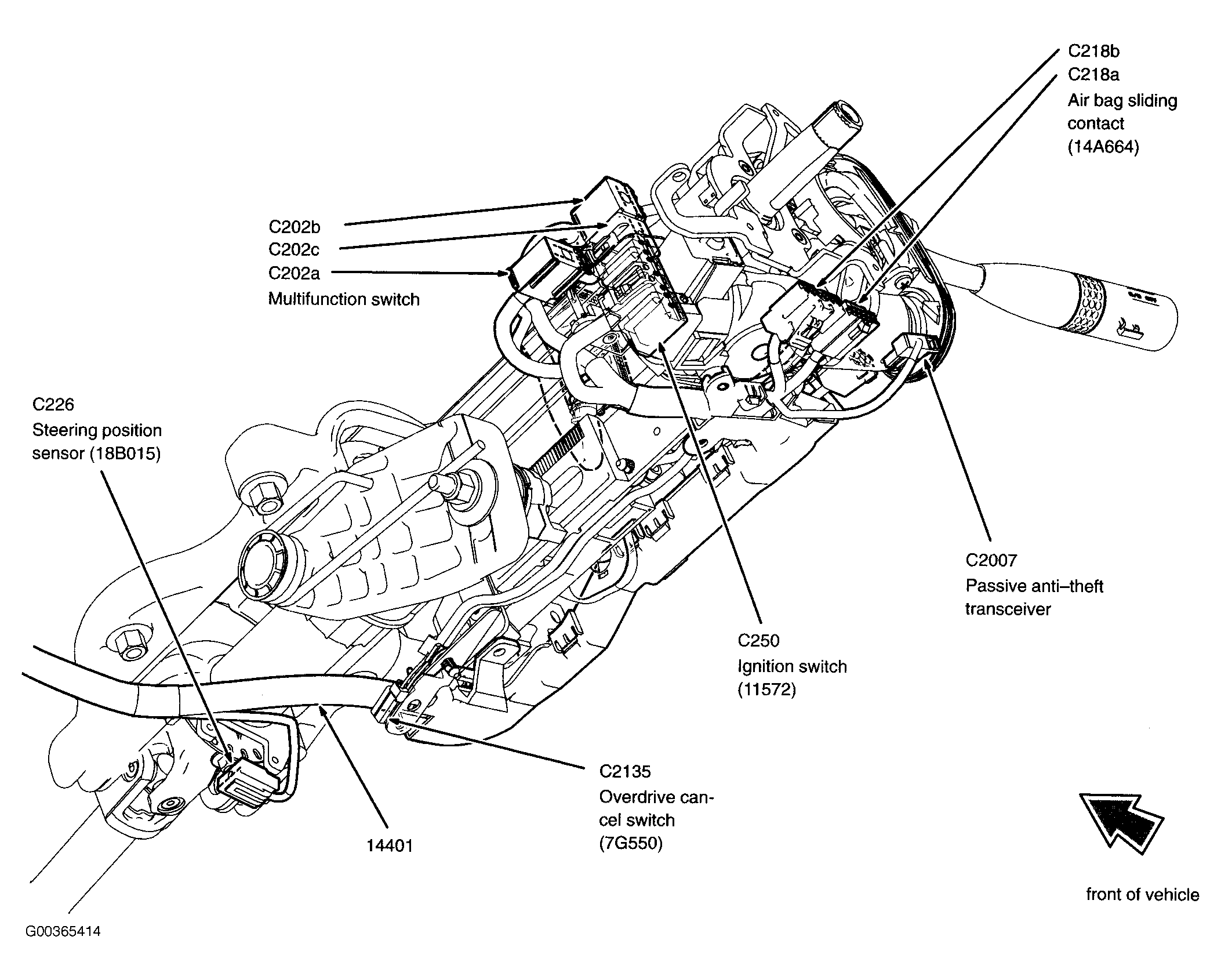

| Air Bag Sliding Contact | Under steering column. See Figure. |
| Antenna | Above right quarterpanel window. See Figure. |
| Auxiliary Blower Motor Resistor Assembly | At right side of cargo area, behind trim. See Figure. |
| Battery | At right side of engine compartment. See Figure. |
| Blower Motor Resistor | Behind center of dash. See Figure. |
| Climate Controlled Seat Backrest Element, Driver Side | Under driver seat. See Figure. |

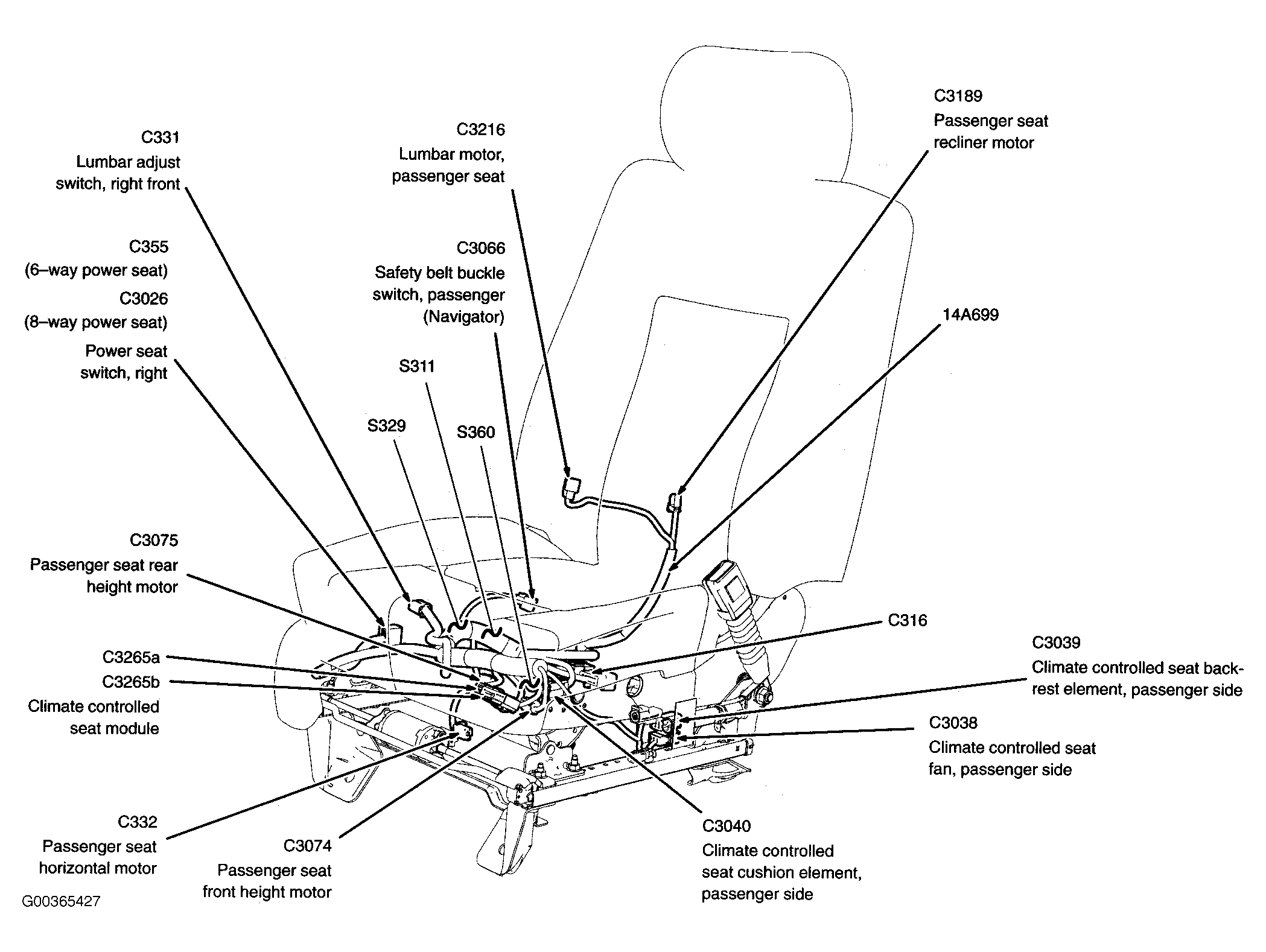

| Climate Controlled Seat Backrest Element, Passenger Side | Under passenger seat. See Figure. |
| Climate Controlled Seat Cushion Element, Driver Side | Under driver seat. See Figure. |
| Climate Controlled Seat Cushion Element, Passenger Side | Under passenger seat. See Figure. |
| Coil On Plug (COP) 1 | On right cylinder head. See Figure. |
| Coil On Plug (COP) 2 | On right cylinder head. See Figure. |
| Coil On Plug (COP) 3 | On right cylinder head. See Figure. |
| Coil On Plug (COP) 4 | On right cylinder head. See Figure. |
| Coil On Plug (COP) 5 | On left cylinder head. See Figure. |
| Coil On Plug (COP) 6 | On left cylinder head. See Figure. |
| Coil On Plug (COP) 7 | On left cylinder head. See Figure. |
| Coil On Plug (COP) 8 | On left cylinder head. See Figure. |
| Data Link Connector (DLC) | Under left side of dash. See Figure. |
| Generator | At top front of engine. See Figure. |
| GPS Antenna | Behind right side of dash. See Figure. |
| Horn | At right front of engine compartment. See Figure. |
| Ignition Transformer Capacitor 1 | On top right front of engine. See Figure. |
| Ignition Transformer Capacitor 2 | On top left front of engine. See Figure. |
| Parking Aid Speaker | At left "C" pillar. See Figure. |
| Passive Anti-Theft Transceiver | Top right side of steering column. See Figure. |
| Power Point, Console 1 (Expedition) | Under front of center console. See Figure. |
| Power Point, Console 1 (Navigator) | Under rear of console. See Figure. |
| Power Point, Console 2 (Expedition) | Under rear of center console. See Figure. |
| Power Point, Console 2 (Navigator) | Under front of center console. See Figure. |
| Power Point, Rear | At right rear corner of vehicle. See Figure. |
| Power Point, Storage Bin | At front of center console. See Figure. |
| Power Point (W/O Center Console) | Under center of dash. See Figure. |
| Radio Amplifier | Behind center of dash. See Figure. |
| Safety Belt Pretensioner, Driver | In driver safety belt buckle assembly. See Figure. |
| Safety Belt Pretensioner, Passenger | In passenger safety belt buckle assembly. See Figure. |
| Safety Canopy Delete Resistor, Right | On right side of roof. See Figure. |
| Safety Canopy, Left | At left "C" pillar. See Figure. |
| Safety Canopy, Right | At right "C" pillar. See Figure. |
| Subwoofer Amplifier | At left side of cargo area, behind trim. See Figure. |
| Trailer Electronic Brake Control Connector | Behind left center of dash. See Figure. |
| Trailer Tow Connector, 4-Pin | Near rear bumper. See Figure. |
| Trailer Tow Connector, 7-Pin | Near rear bumper. See Figure. |
