Electrical Component Locator: Splices
SPLICES LOCATION
| Component | Location |
|---|---|

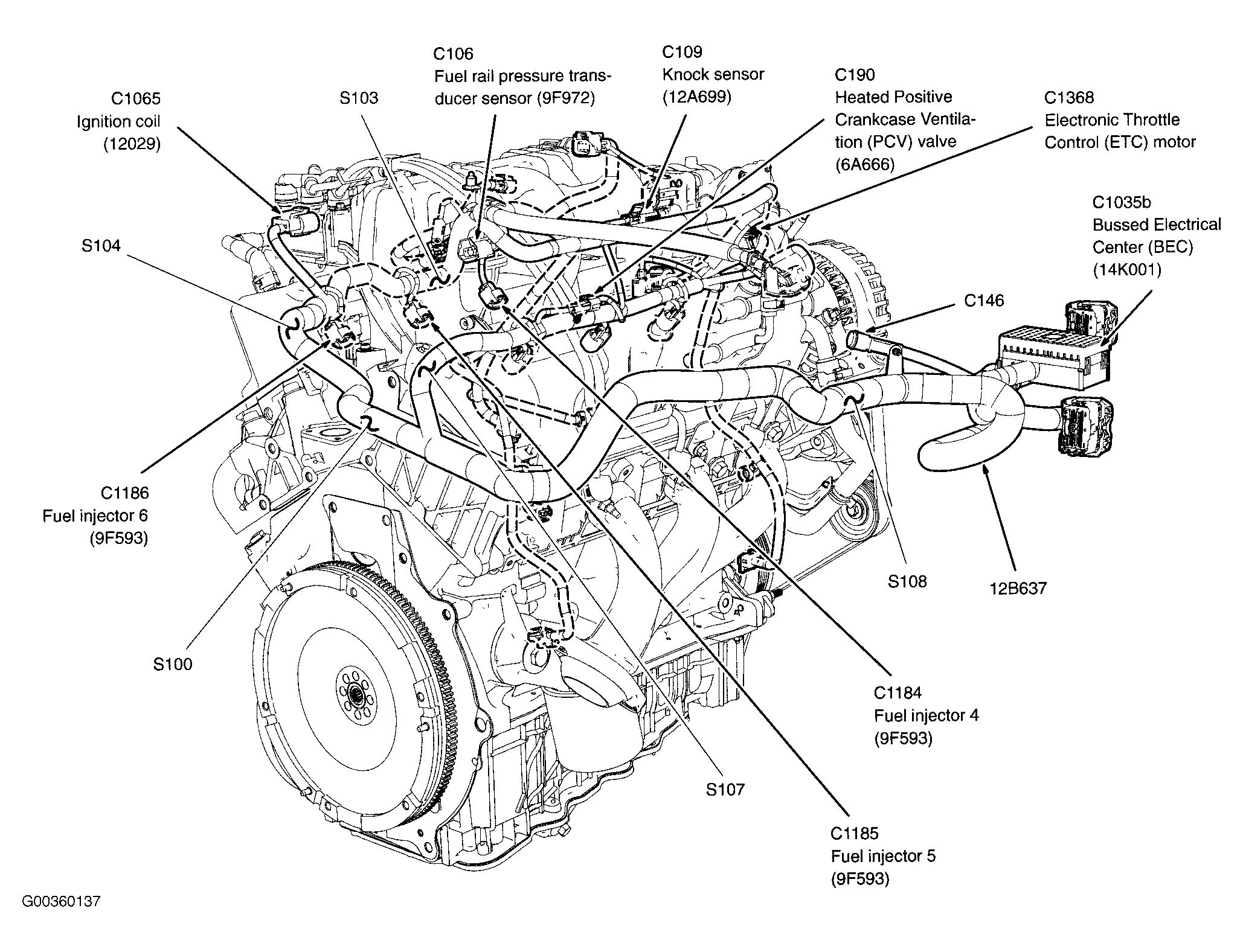

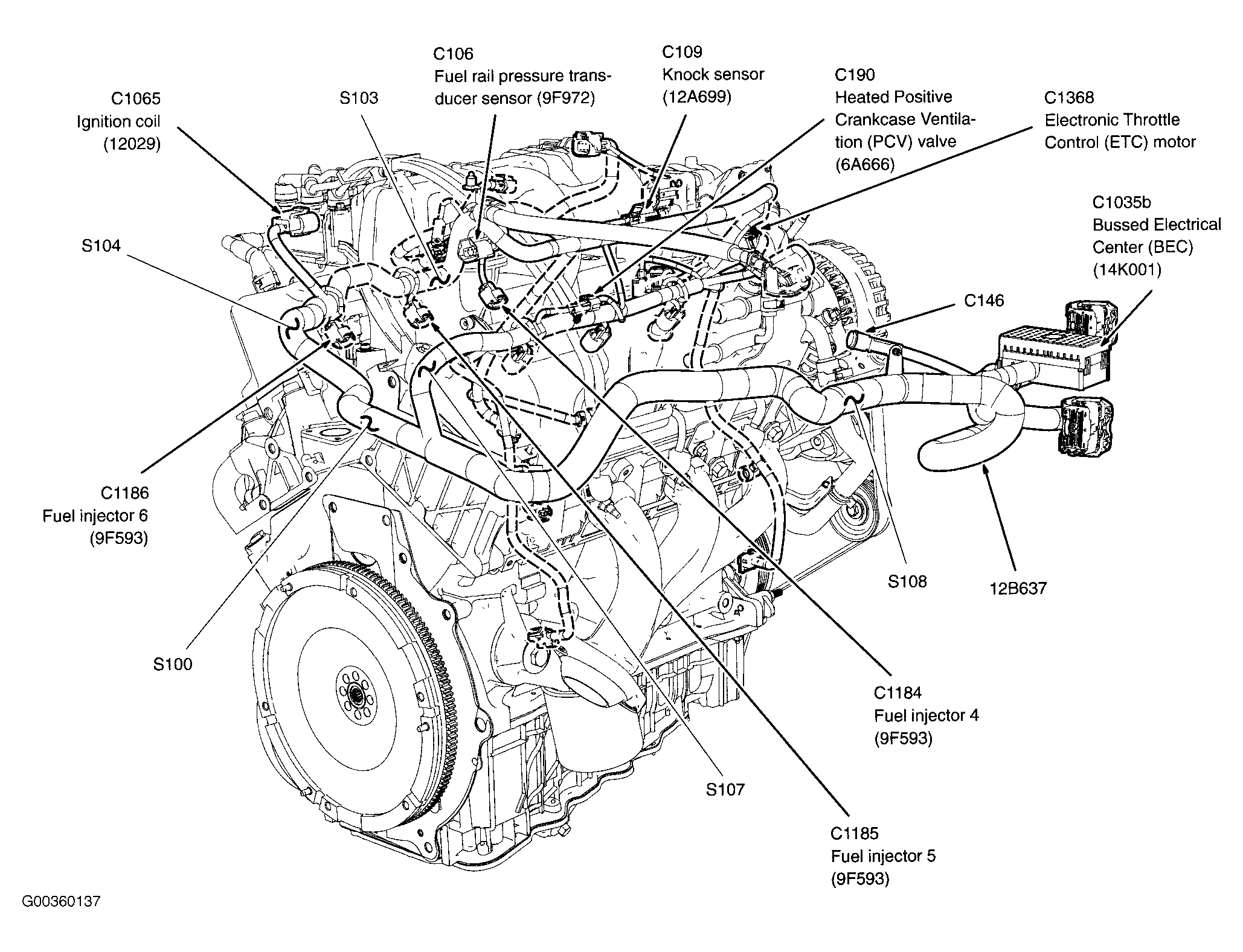

| S100 (4.0L) | In engine control sensor harness, at rear of engine. See Figure . |
| S100 (4.6L) | In engine control sensor harness, at top right side of engine. See Figure . |

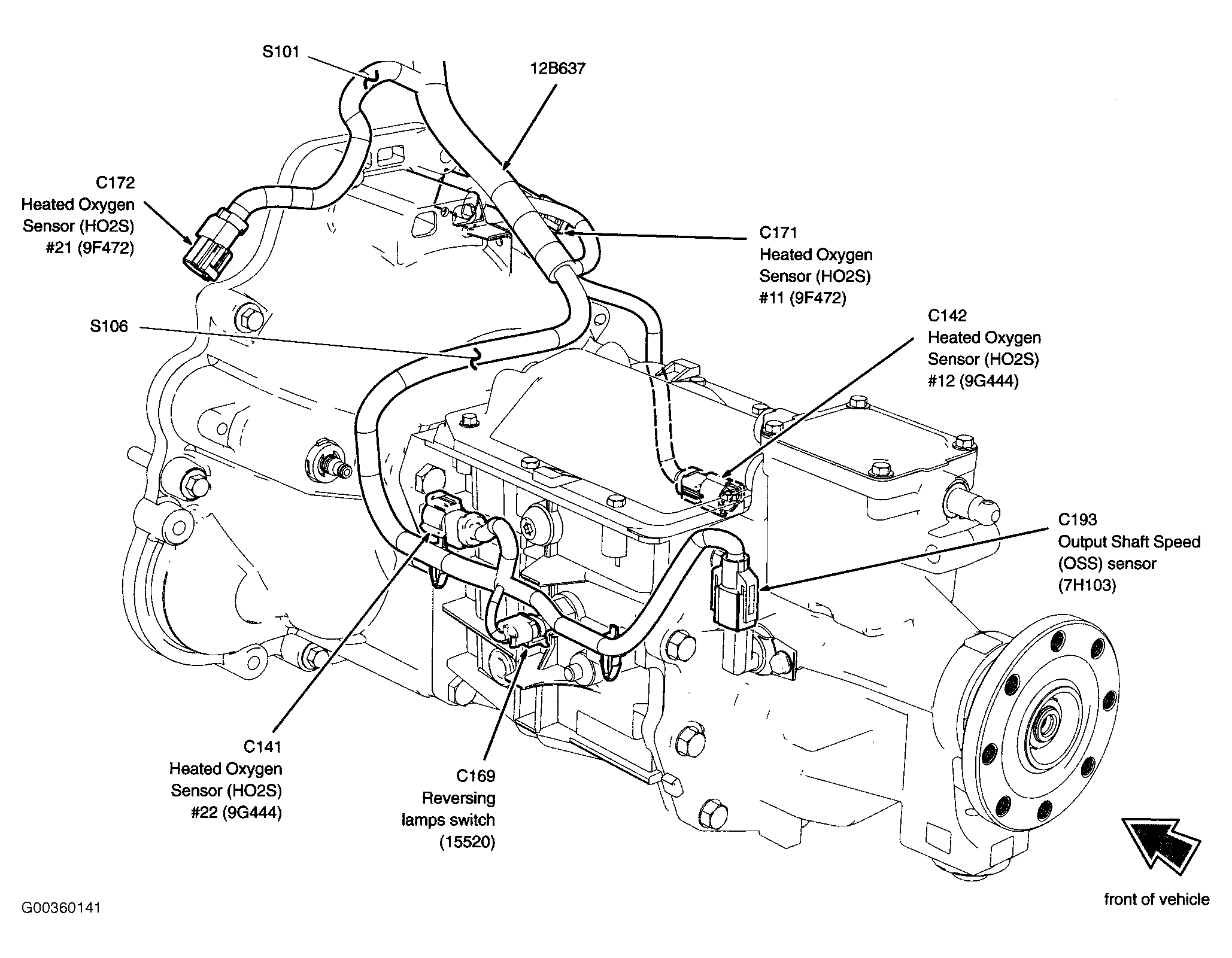

| S101 (4.6L) | In engine control sensor harness, at top right side of engine. See Figure . |
| S102 (4.0L) | In engine control sensor harness, near breakout to EGR system module. See Figure . |

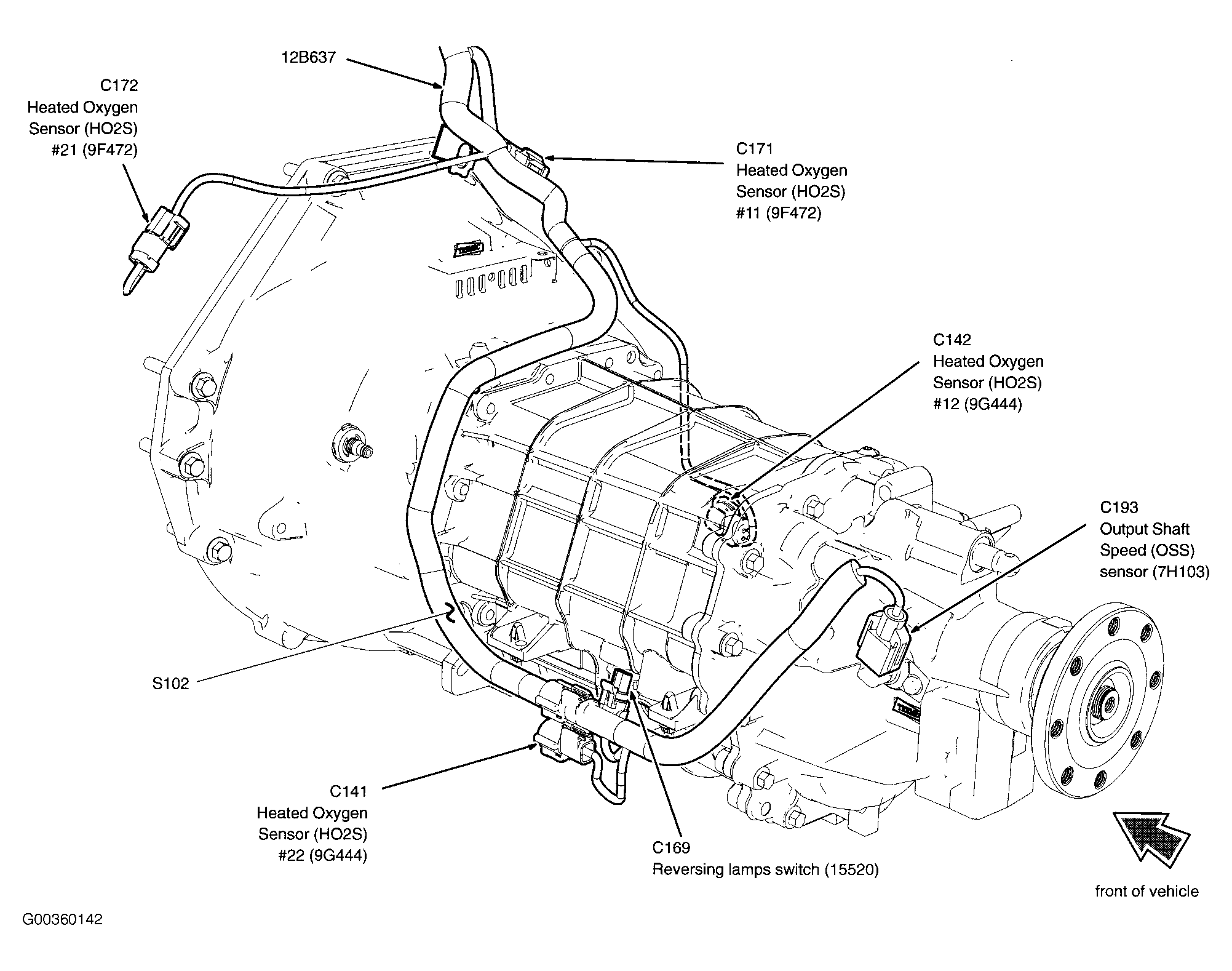

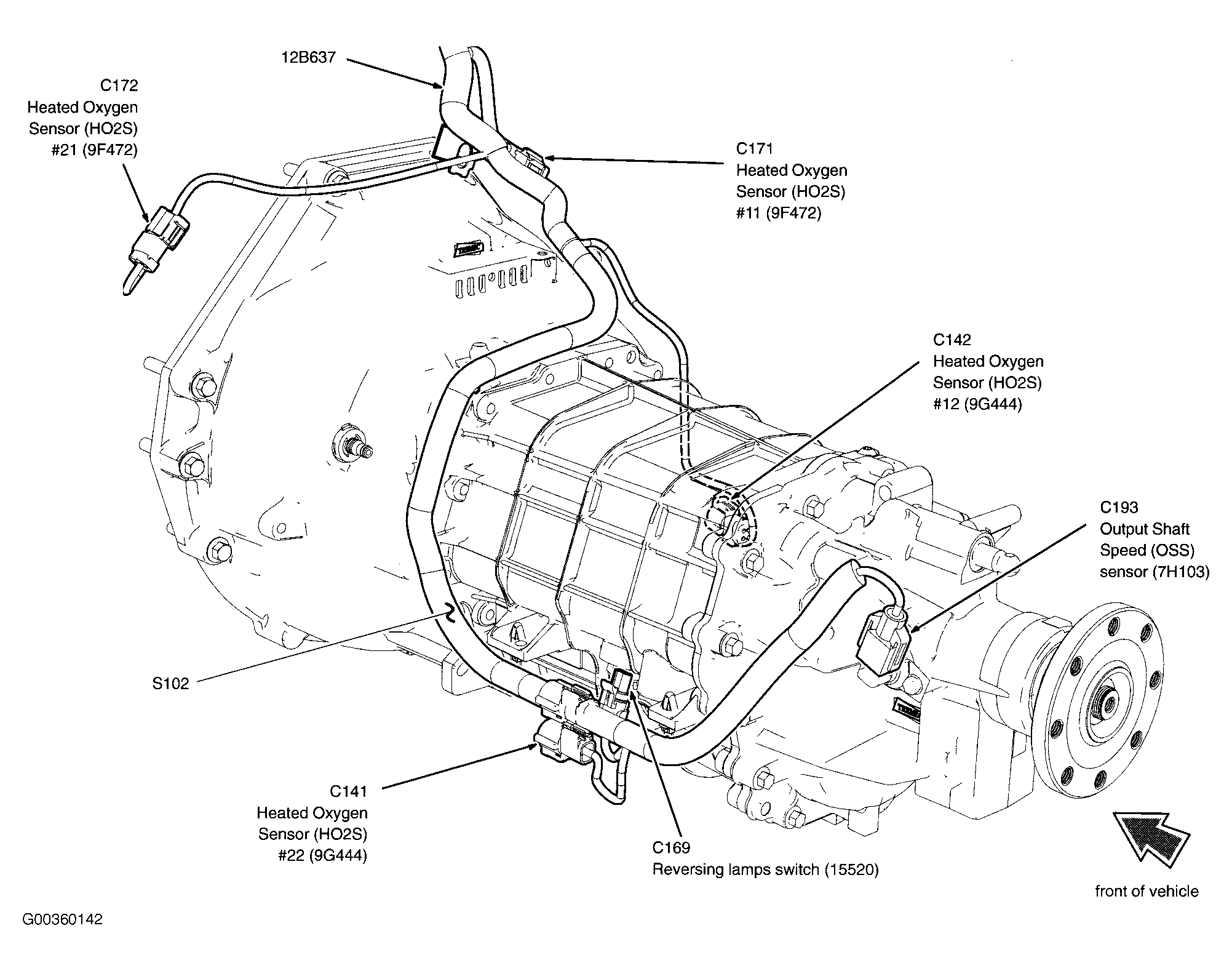

| S102 (4.6L, M/T) | In engine control sensor harness, left side of transmission. See Figure . |
| S103 (4.0L) | In engine control sensor harness, on top of engine. See Figure . |
| S104 (4.0L) | In engine control sensor harness, at top rear of engine. See Figure . |

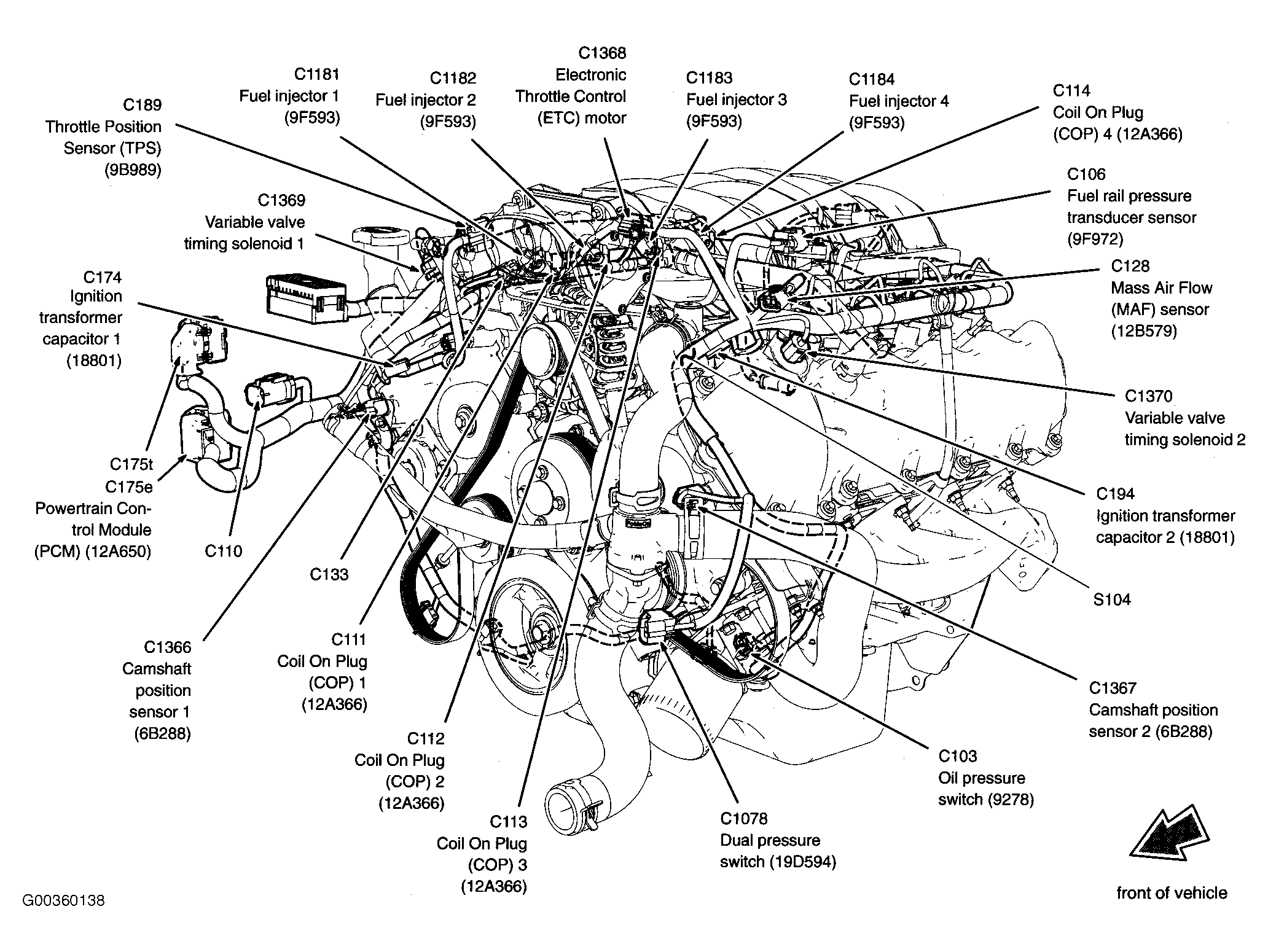

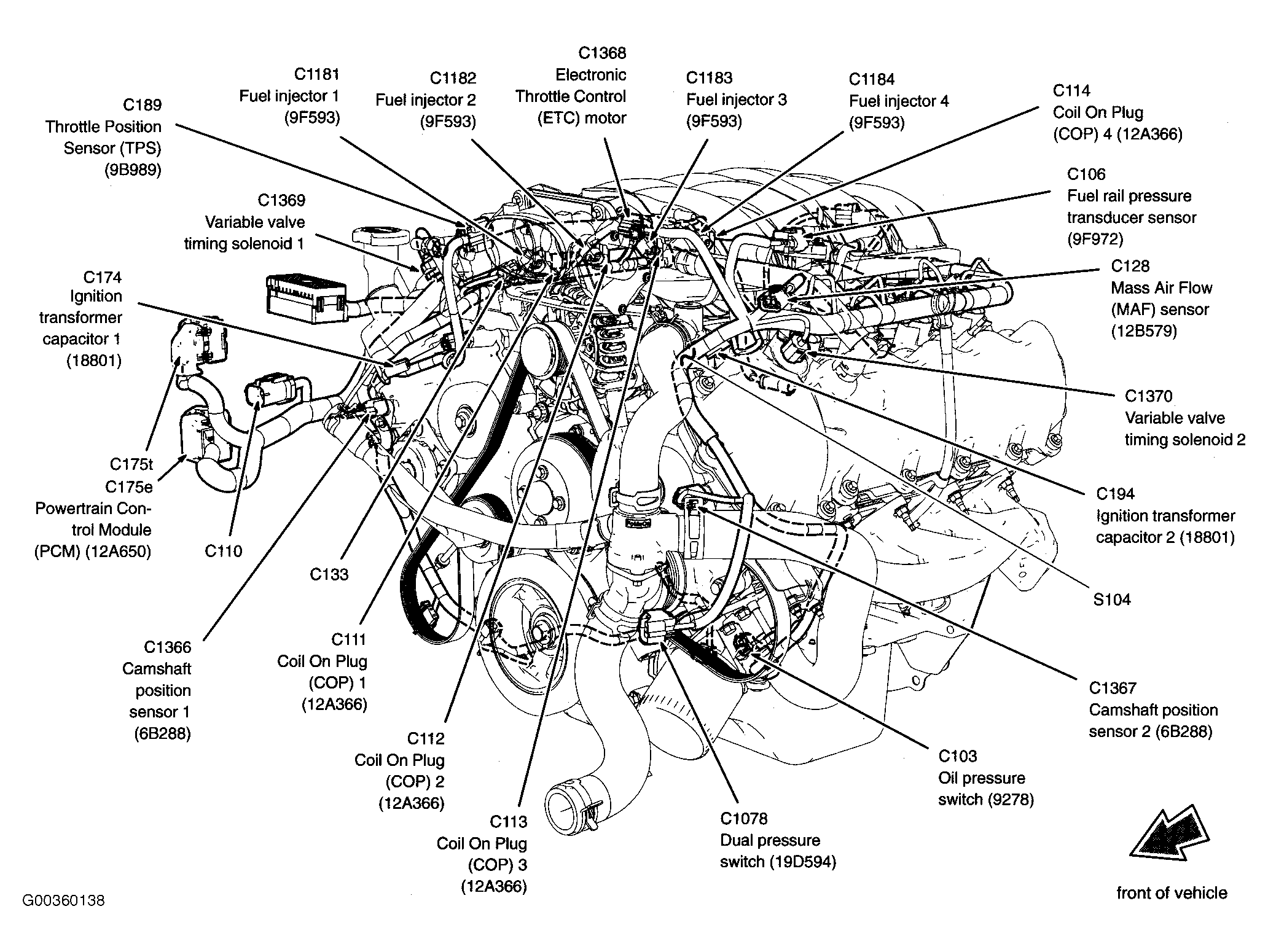

| S104 (4.6L) | In engine control sensor harness, at left front of engine. See Figure . |

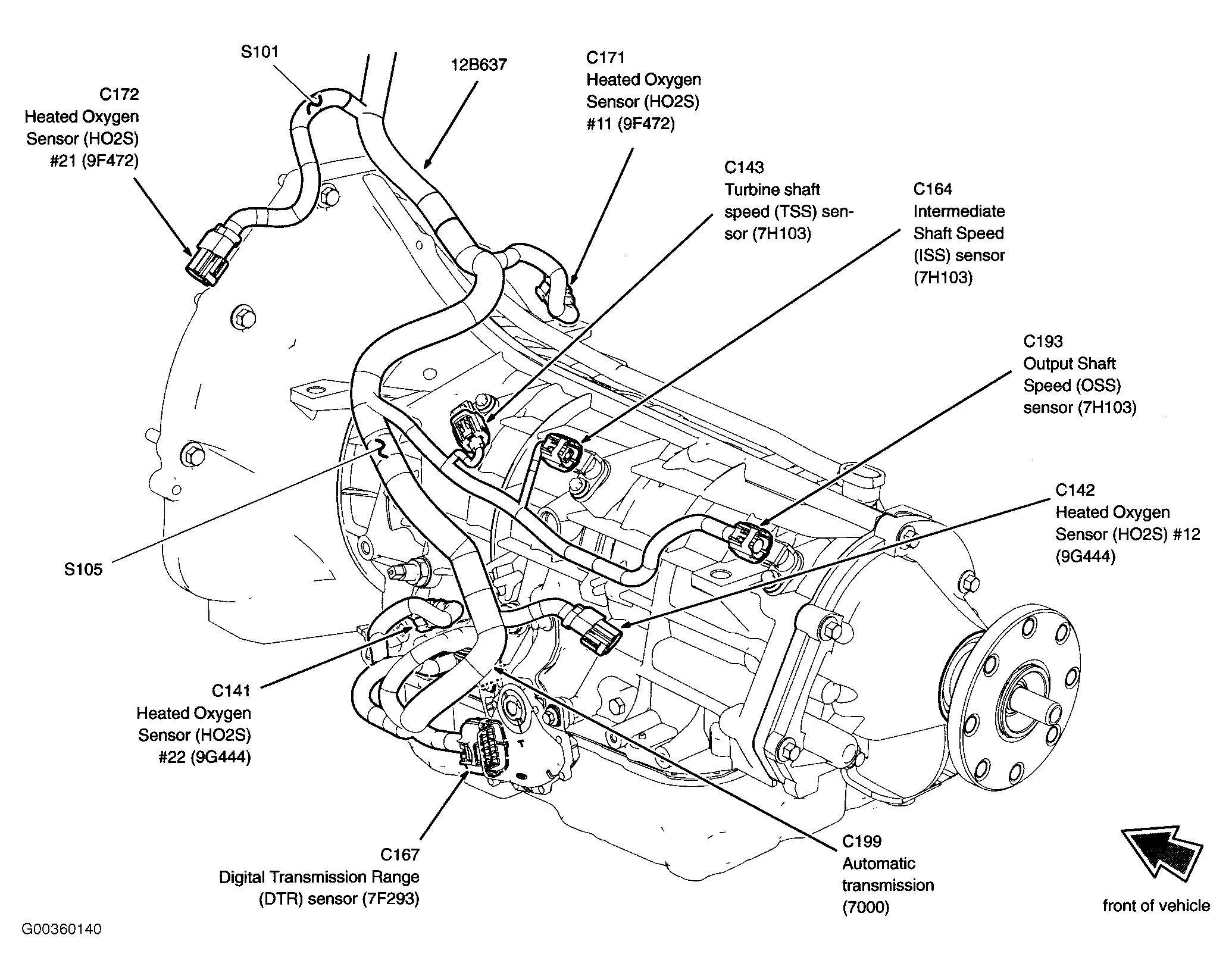

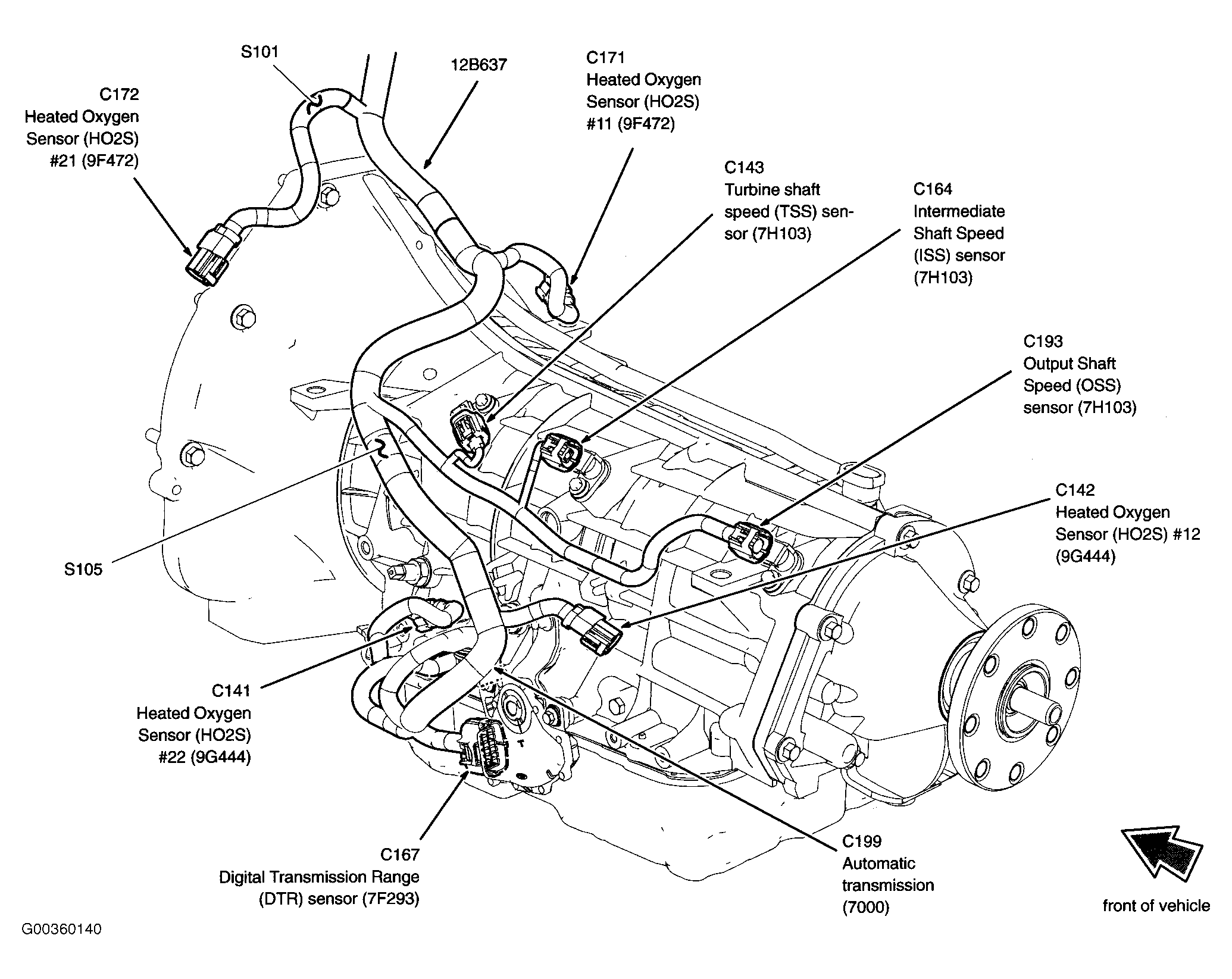

| S105 (A/T) | In engine control sensor harness, left side of transmission. See Figure . |

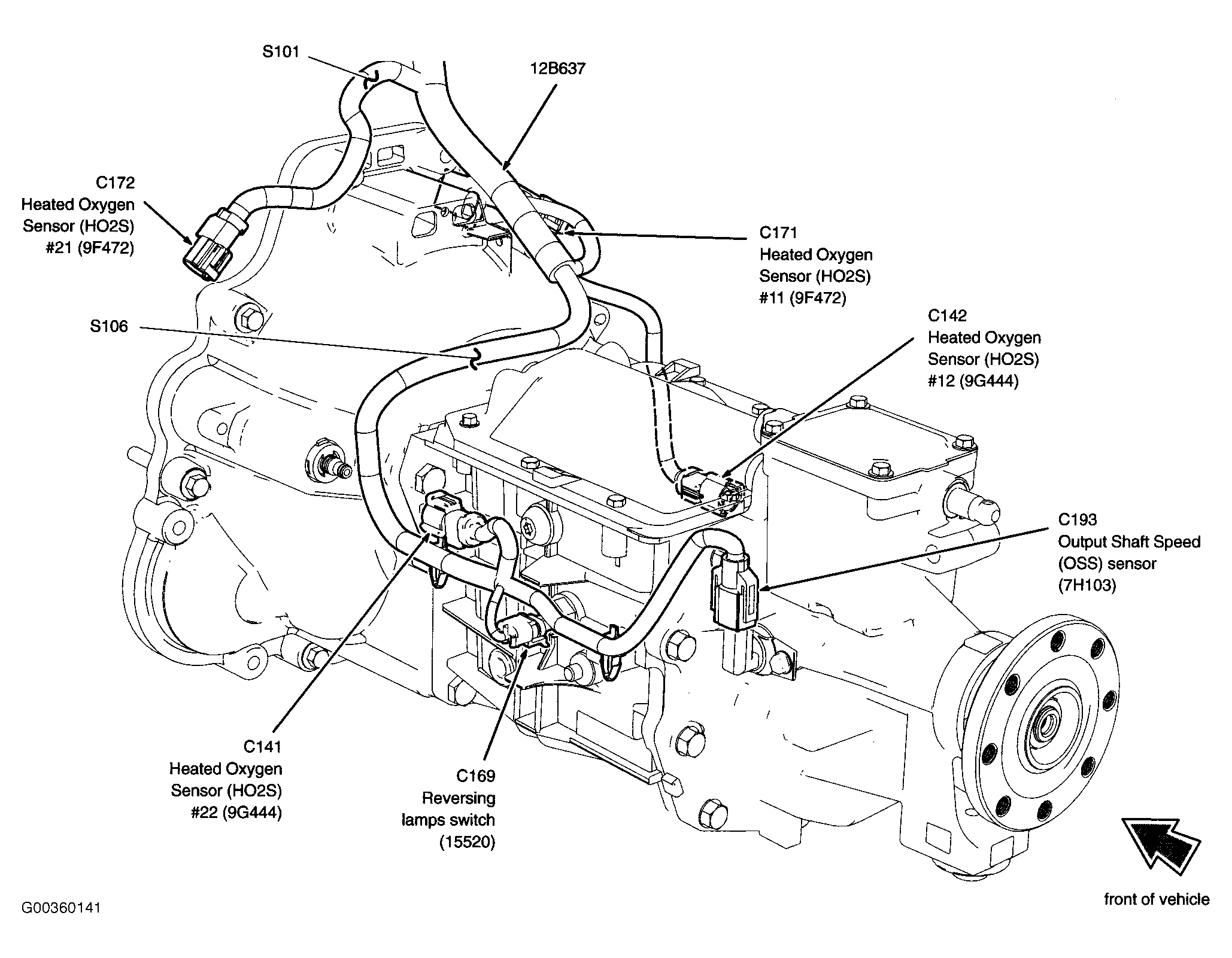

| S106 (4.0L, M/T) | In engine control sensor harness, on top of transmission. See Figure . |
| S106 (4.6L) | In engine control sensor harness, at rear of engine. See Figure . |
| S107 (4.0L) | In engine control sensor harness, at rear of engine. See Figure . |
| S107 (4.6L) | In engine control sensor harness, at top right side of engine. See Figure . |
| S108 (4.0L) | In engine control sensor harness, near breakout to C146. See Figure . |
| S108 (4.6L) | In engine control sensor harness, near bussed electrical center. See Figure . |
| S109 (4.6L) | In engine control sensor harness, at top rear of engine. See Figure . |

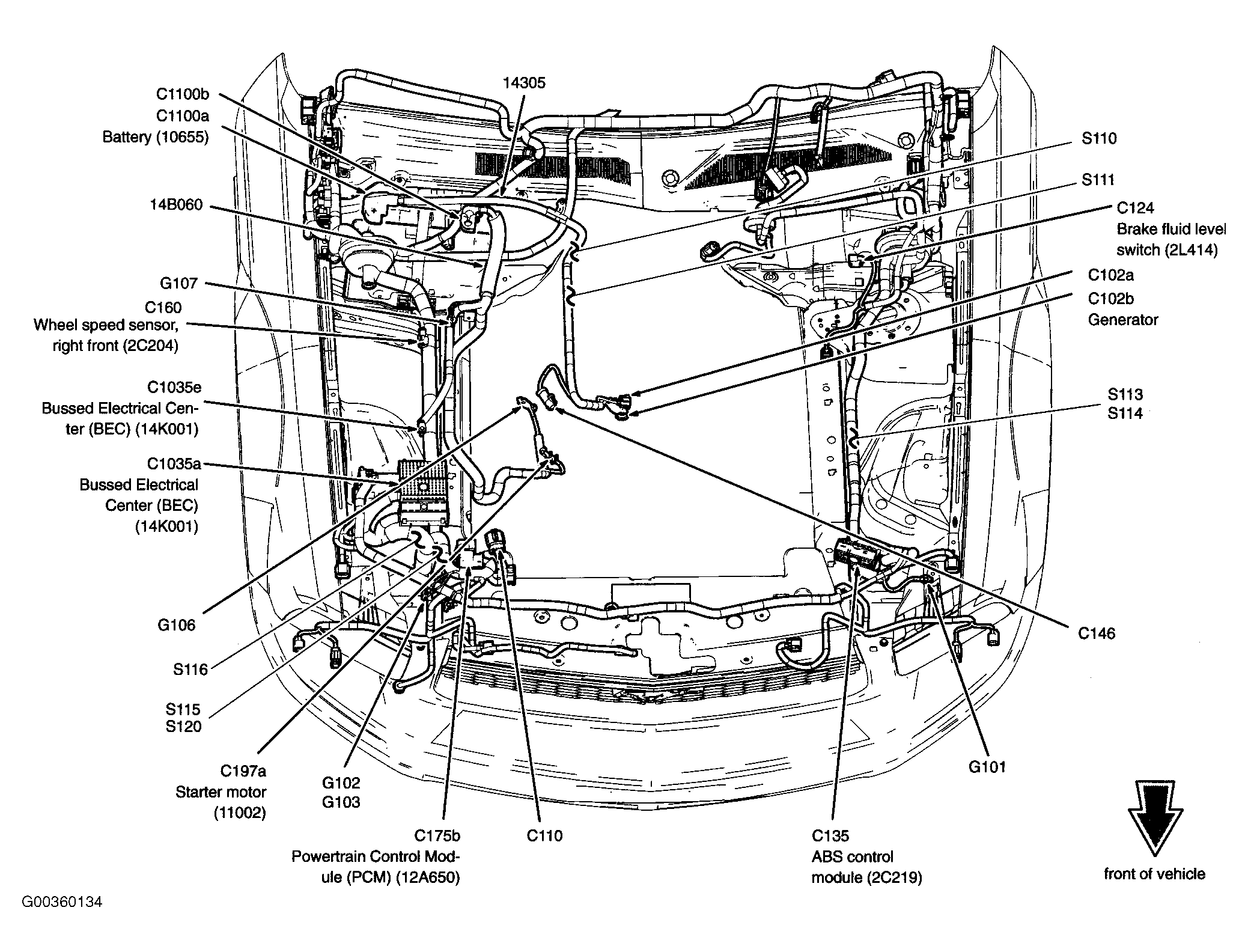

| S110 | In generator harness. See Figure . |
| S111 | In generator harness. See Figure . |
| S113 | Left side of engine compartment. See Figure . |
| S114 | Left side of engine compartment. See Figure . |
| S115 | Right front of engine compartment. See Figure . |
| S116 | Right front of engine compartment. See Figure . |

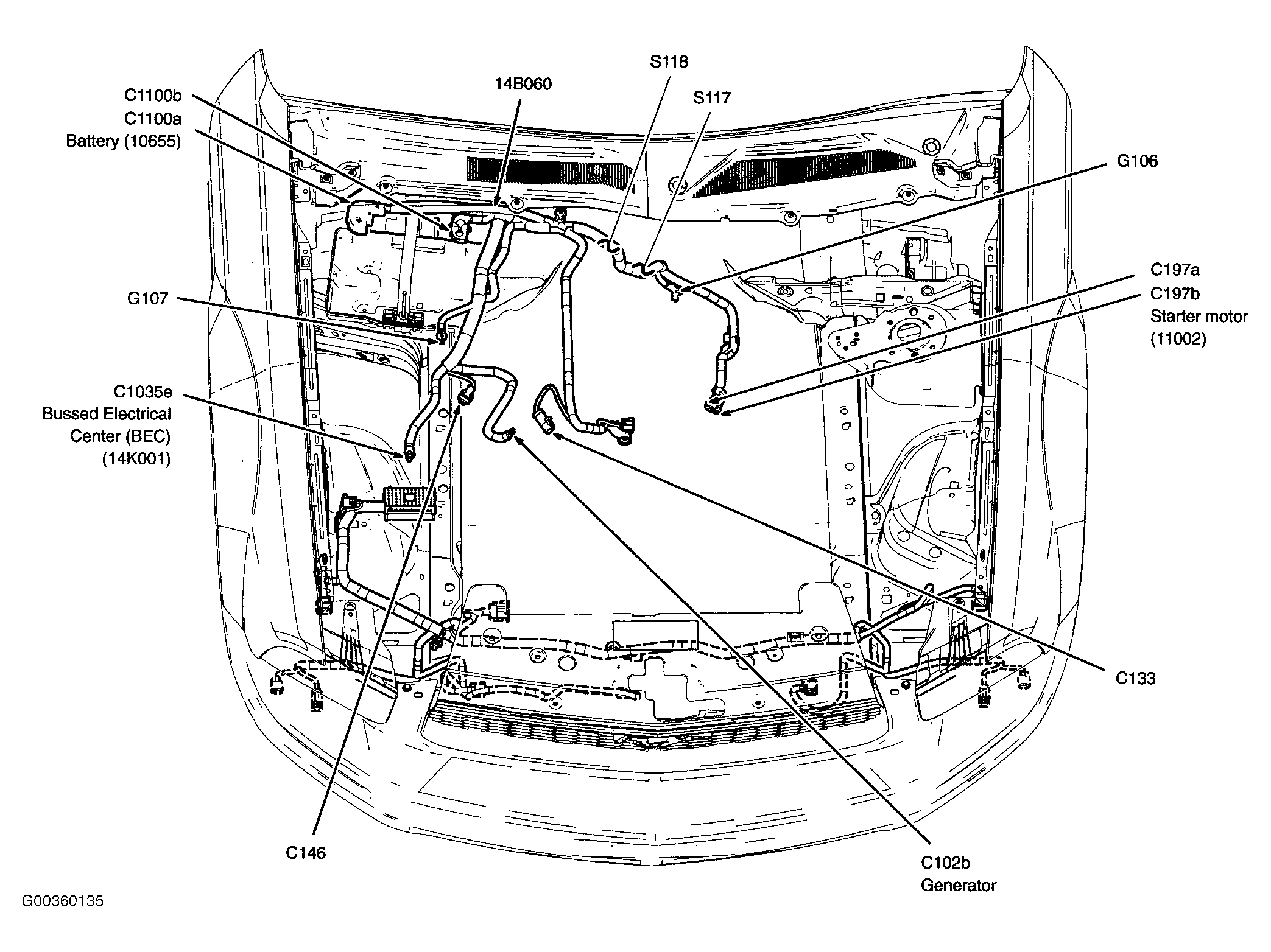

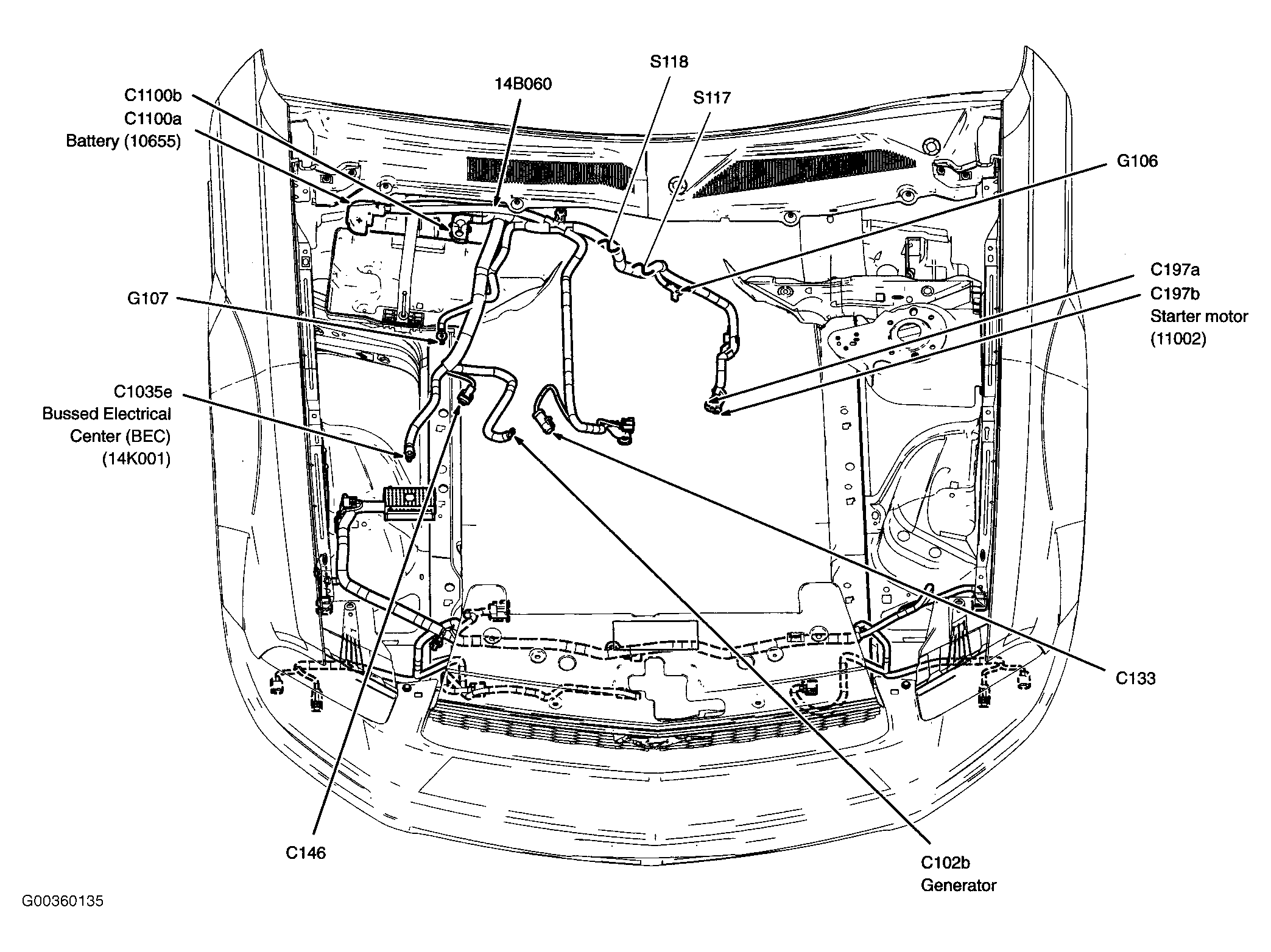

| S117 | In starter harness, near breakout to G106. See Figure . |
| S118 | In starter harness, near breakout to G106. See Figure . |
| S119 (4.6L) | In engine control sensor harness, at top right side of engine. See Figure . |
| S120 | Right front of engine compartment. See Figure . |

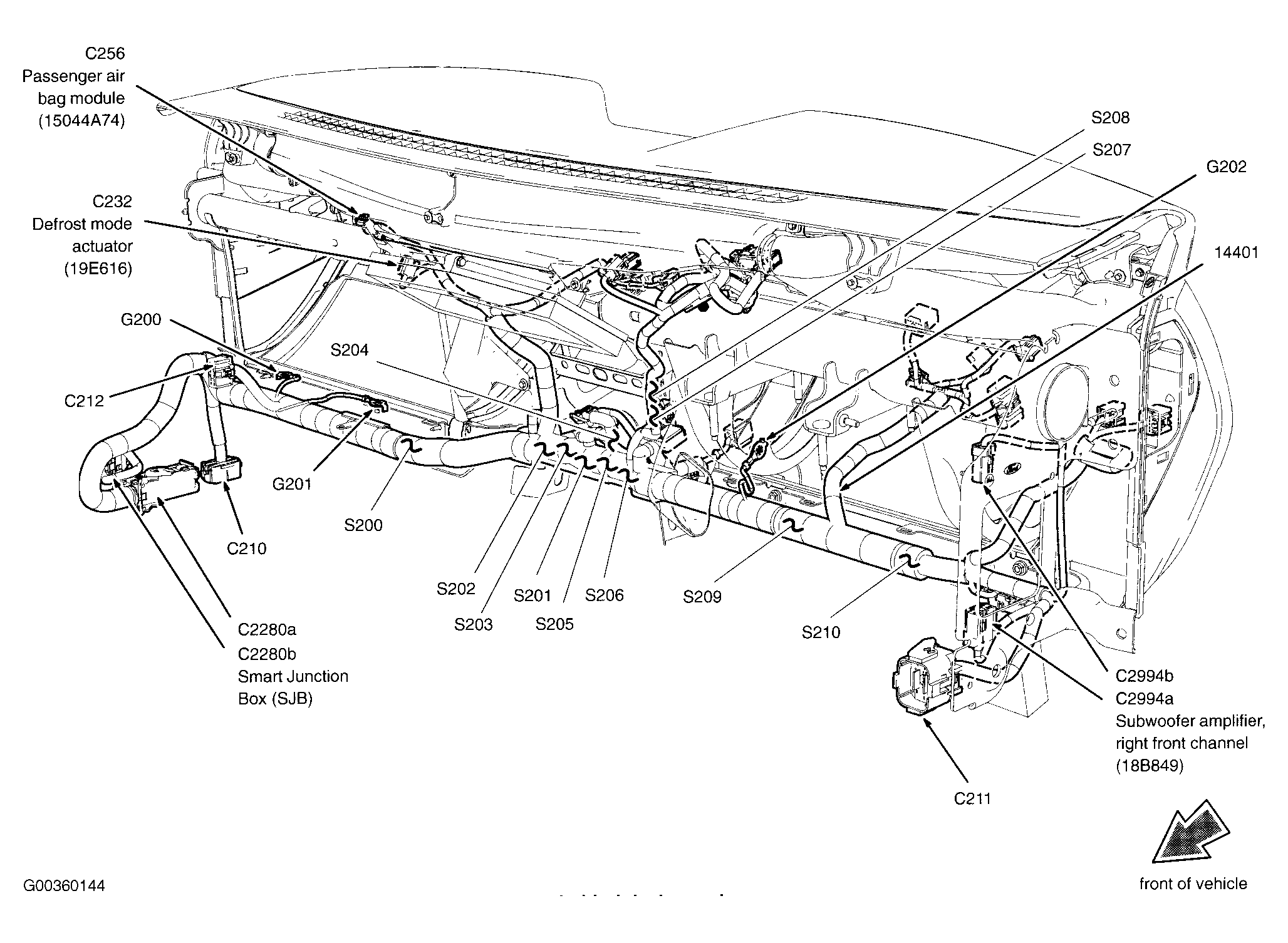

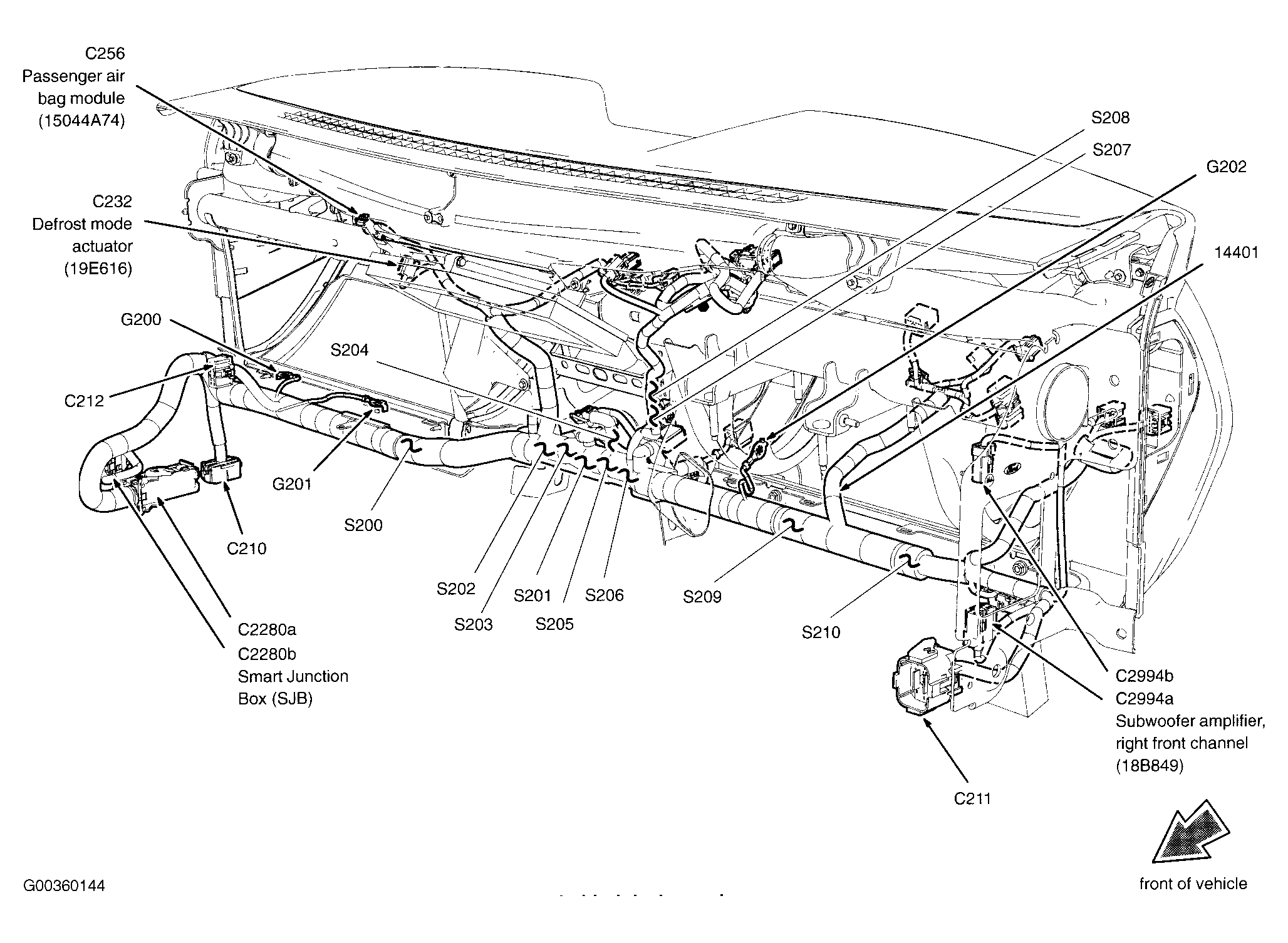

| S200 | In main harness, behind right side of dash. See Figure . |
| S201 | In main harness, behind center of dash. See Figure . |
| S202 | In main harness, behind center of dash. See Figure . |
| S203 | In main harness, behind center of dash. See Figure . |
| S204 | In main harness, behind center of dash. See Figure . |
| S205 | In main harness, behind center of dash. See Figure . |
| S206 | In main harness, behind center of dash. See Figure . |
| S207 | In main harness, behind center of dash. See Figure . |
| S208 | In main harness, behind center of dash. See Figure . |
| S209 | In main harness, behind left side of dash. See Figure . |
| S210 | In main harness, behind left side of dash. See Figure . |

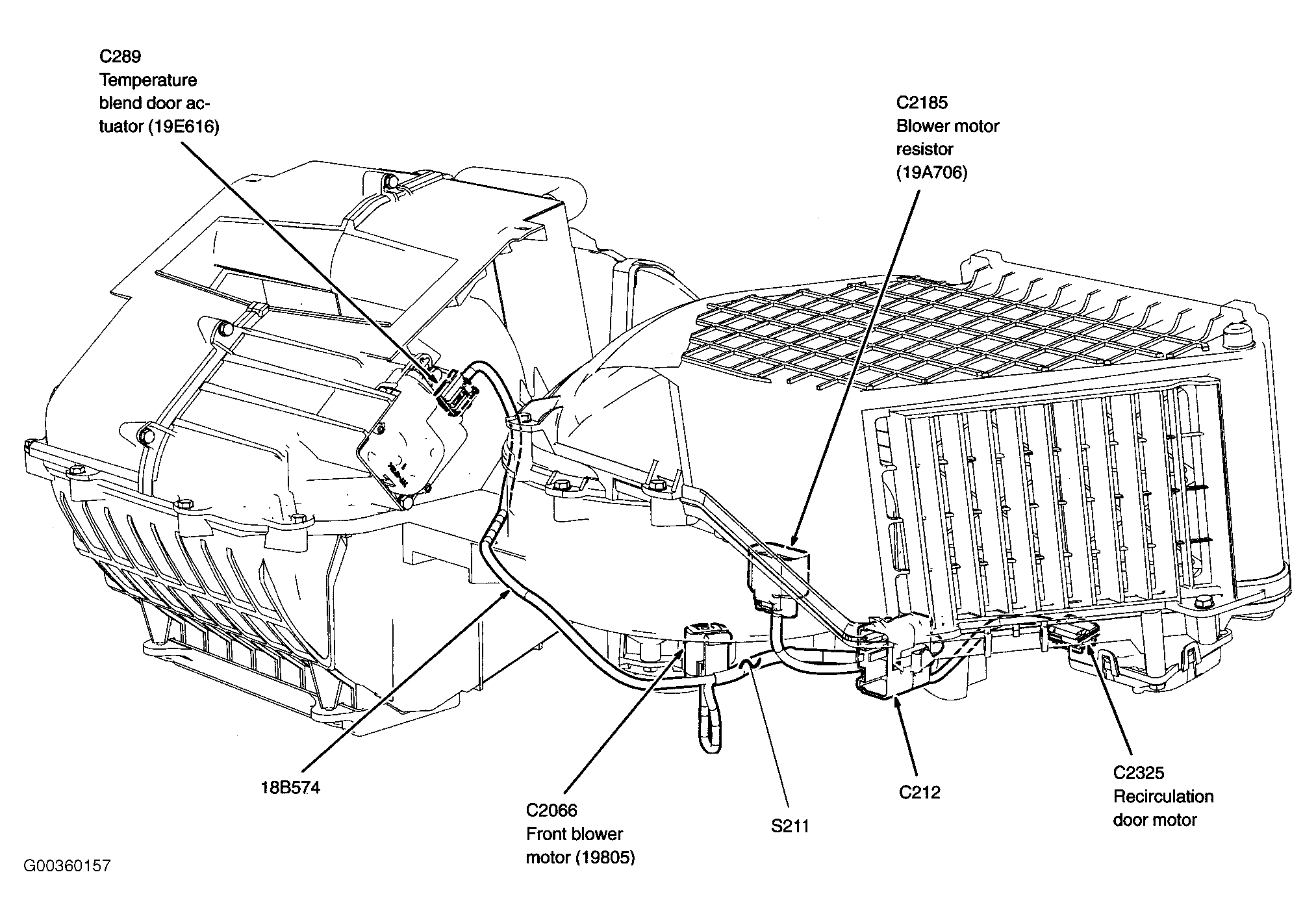

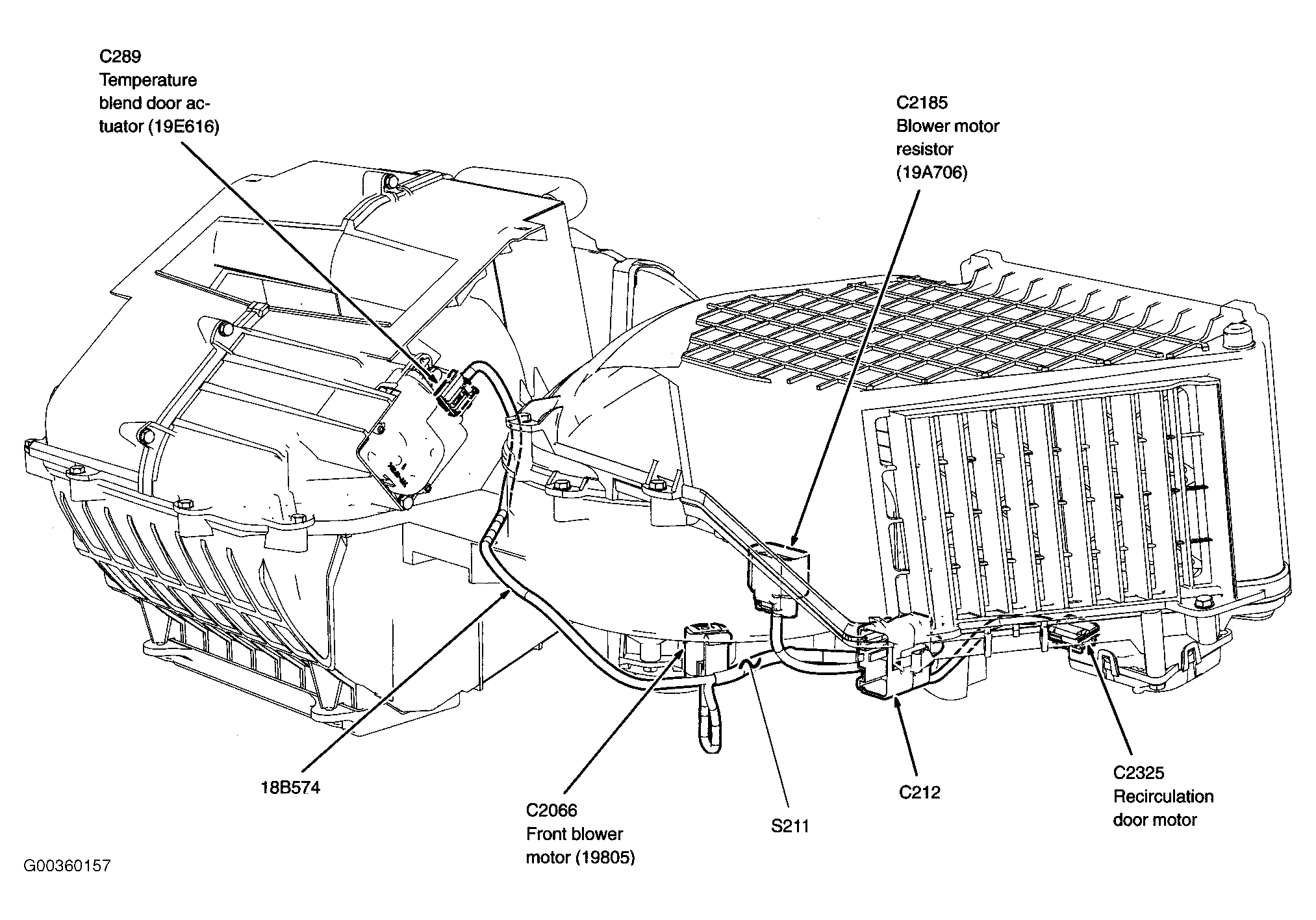

| S211 | Behind dash, on evaporator assembly. See Figure . |

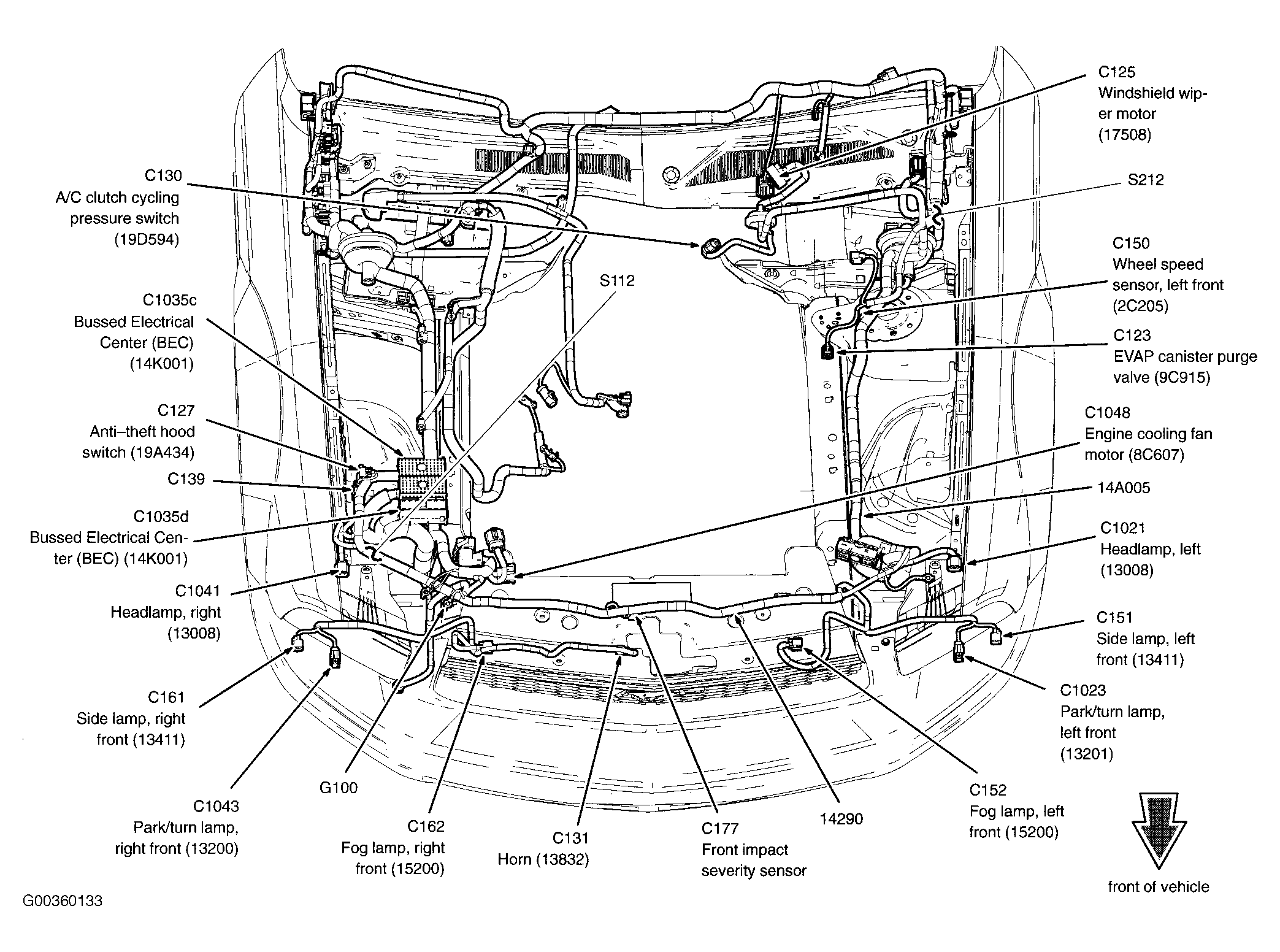

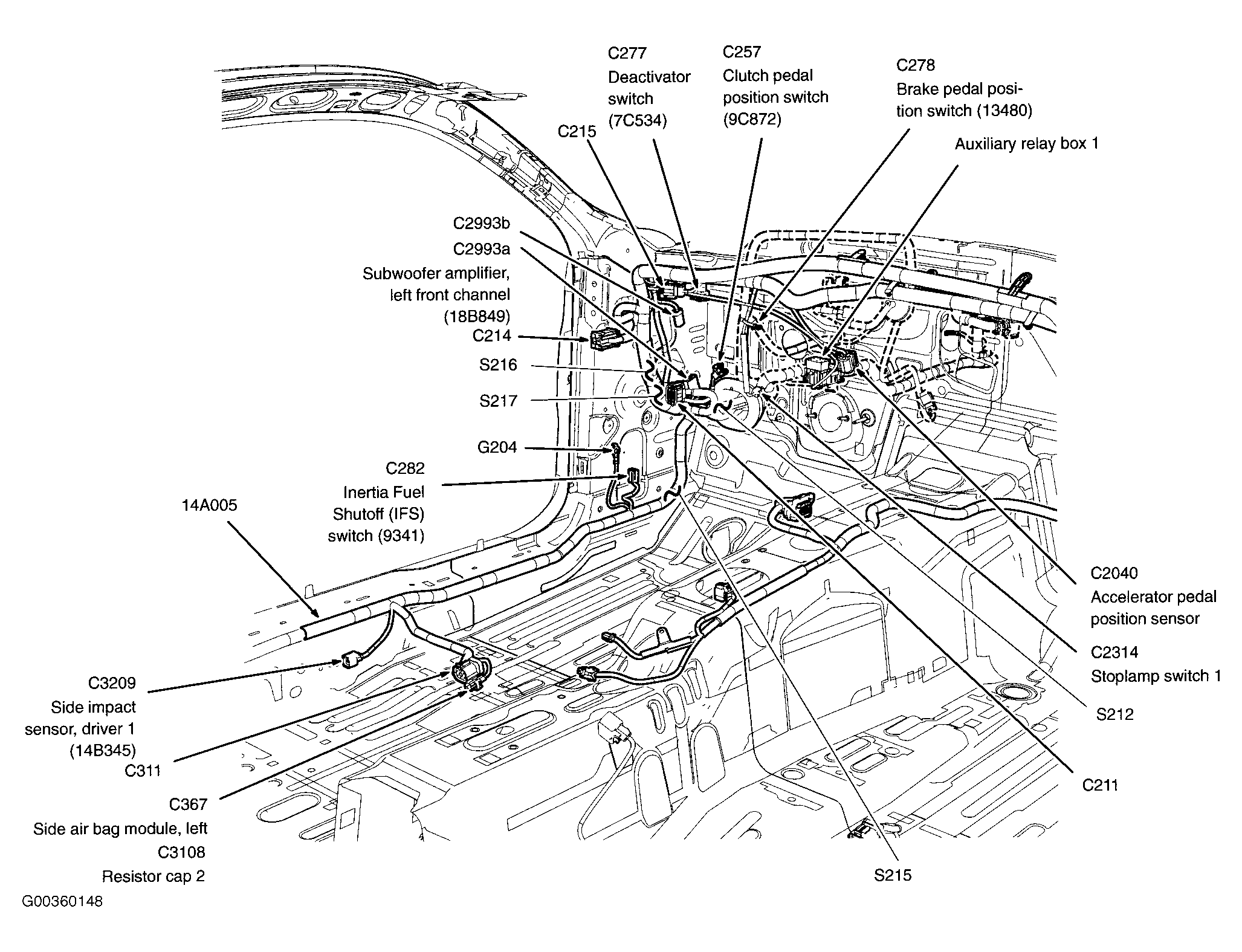

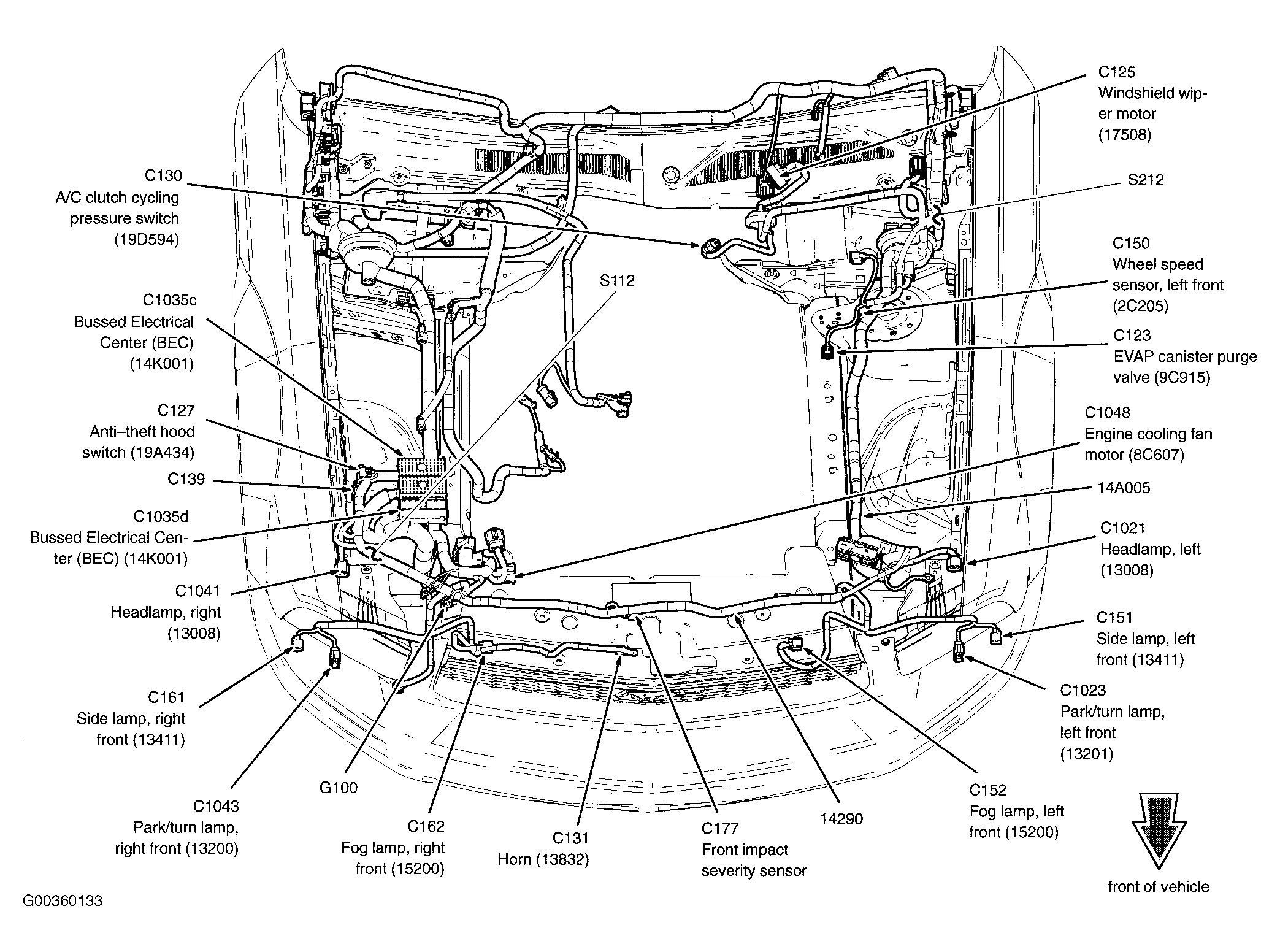

| S212 | Left rear of engine compartment. See Figure . |

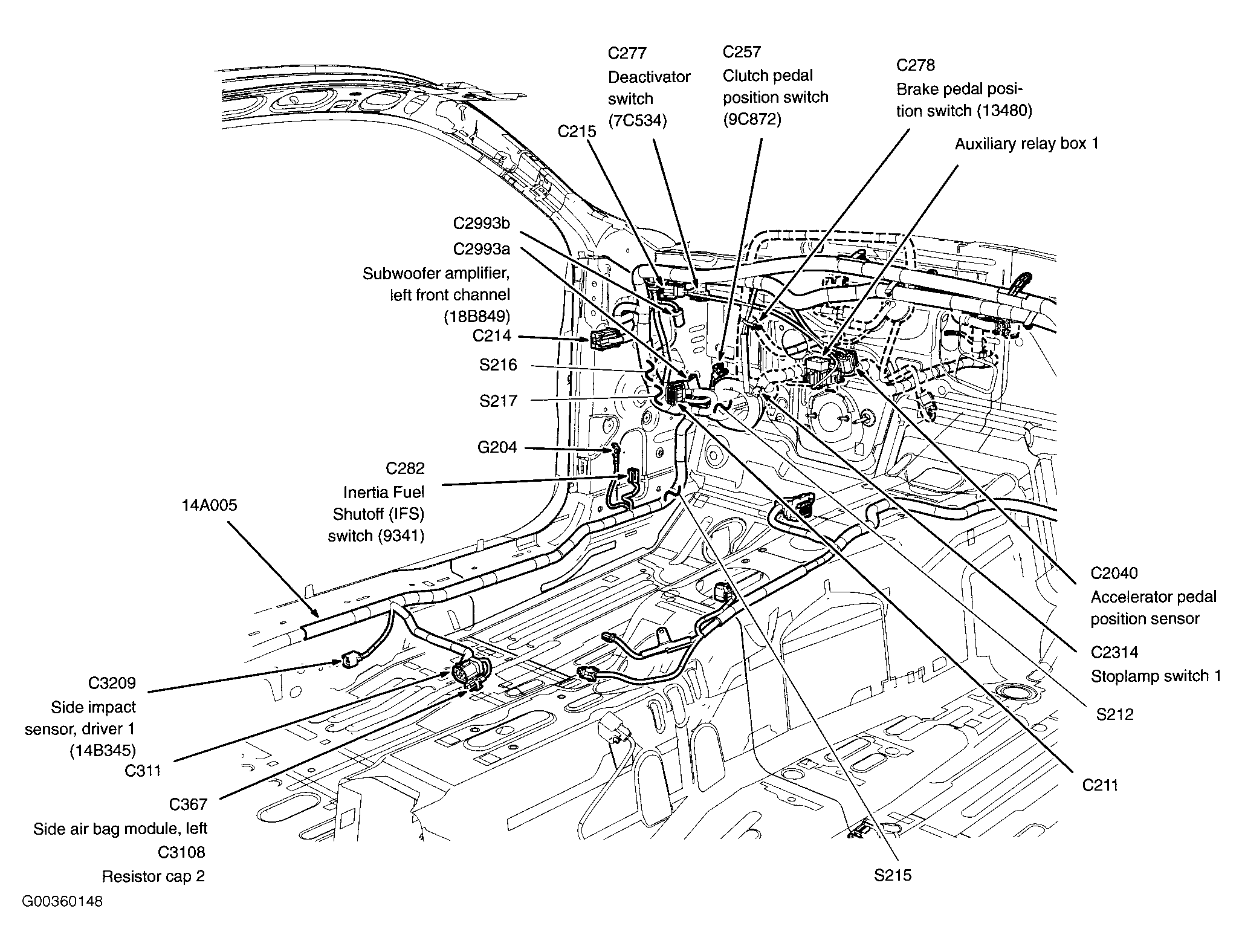

| S215 | In main harness, at left kick panel. See Figure . |
| S216 | In main harness, near breakout to C211. See Figure . |
| S217 | In main harness, near breakout to C211. See Figure . |

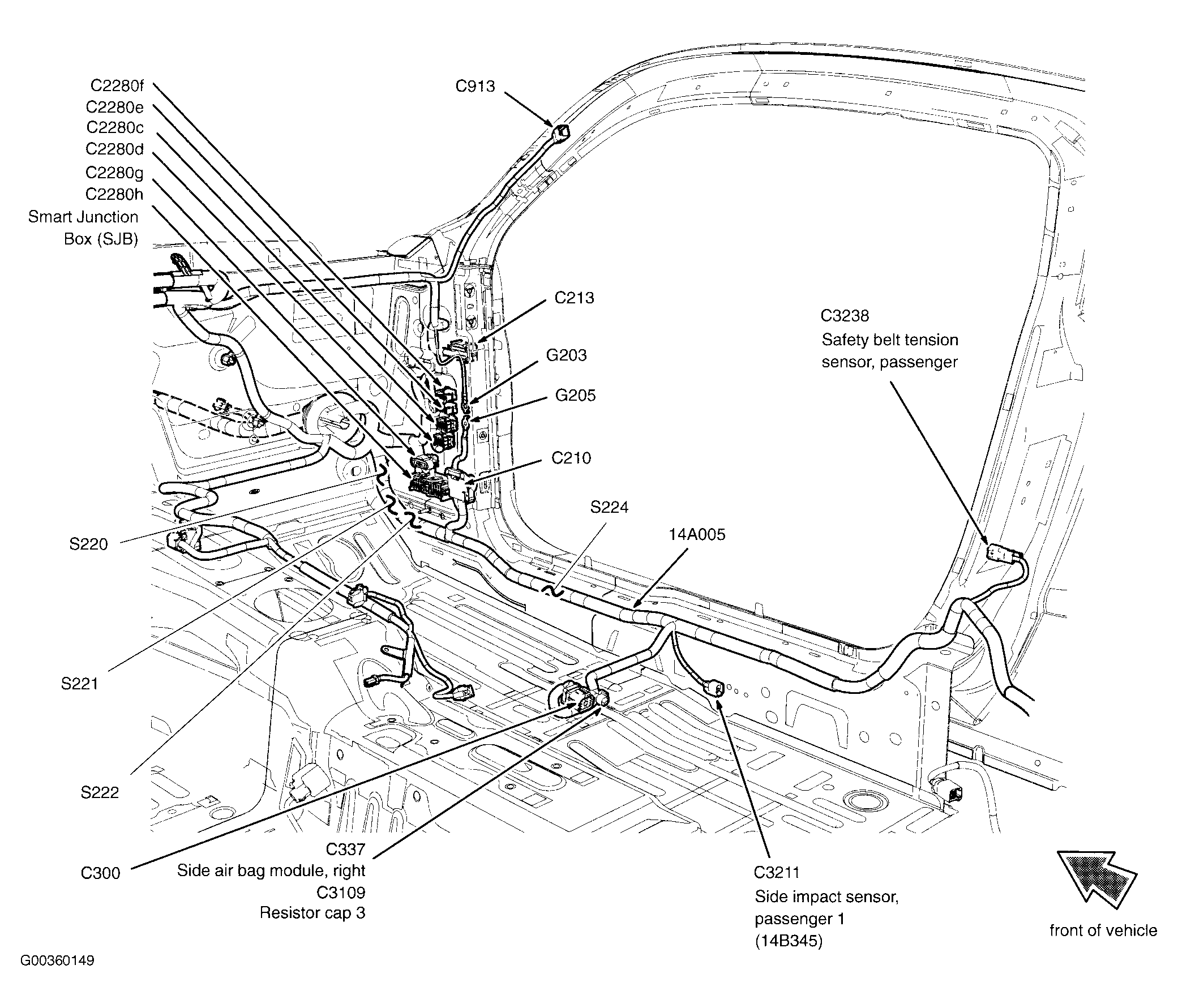

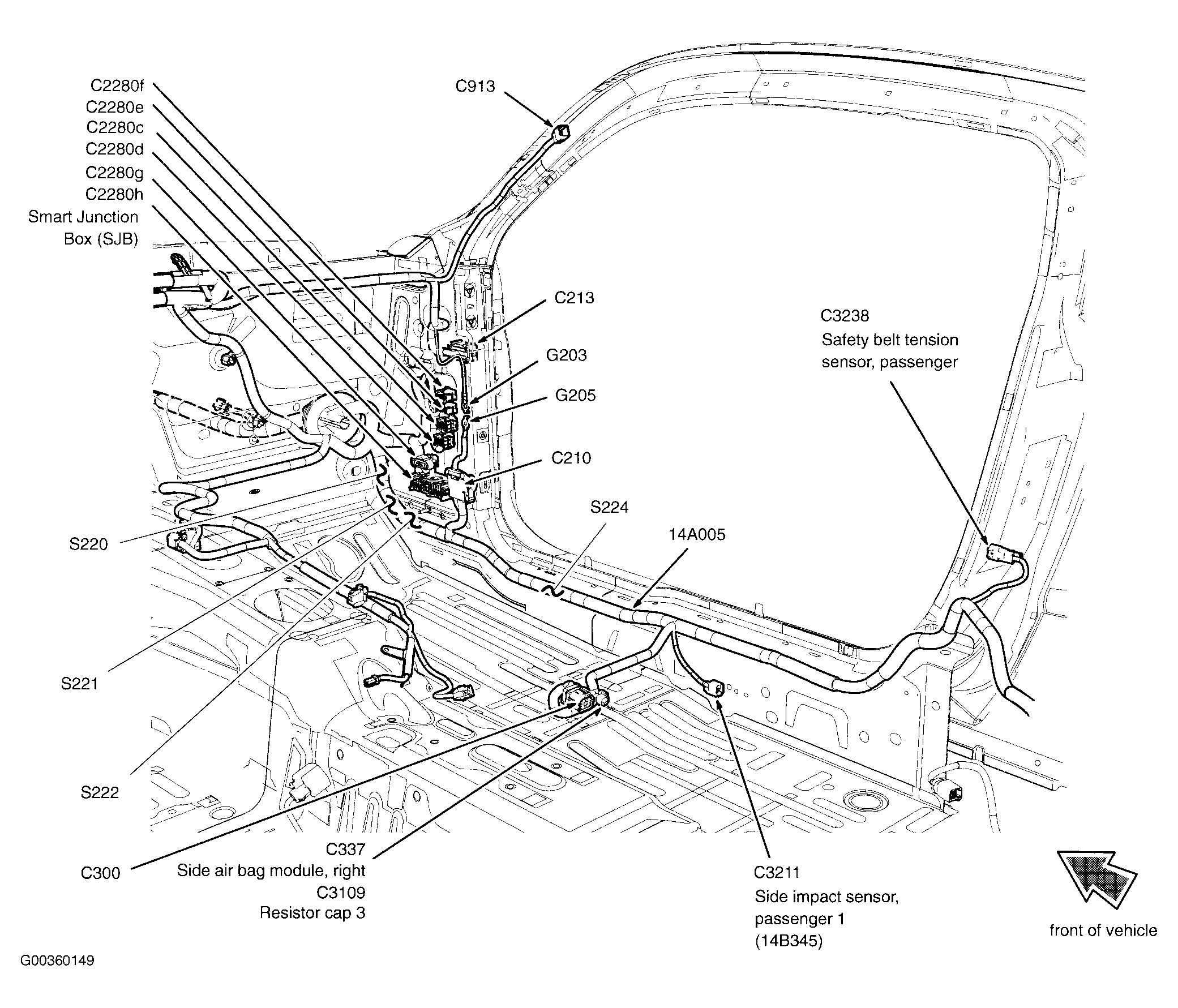

| S220 | In main harness, behind right kick panel. See Figure . |
| S221 | In main harness, behind right kick panel. See Figure . |
| S222 | In main harness, behind right kick panel. See Figure . |
| S224 | In main harness, at right rocker panel. See Figure . |
| S300 | In fuel tank sender harness. See Figure . |

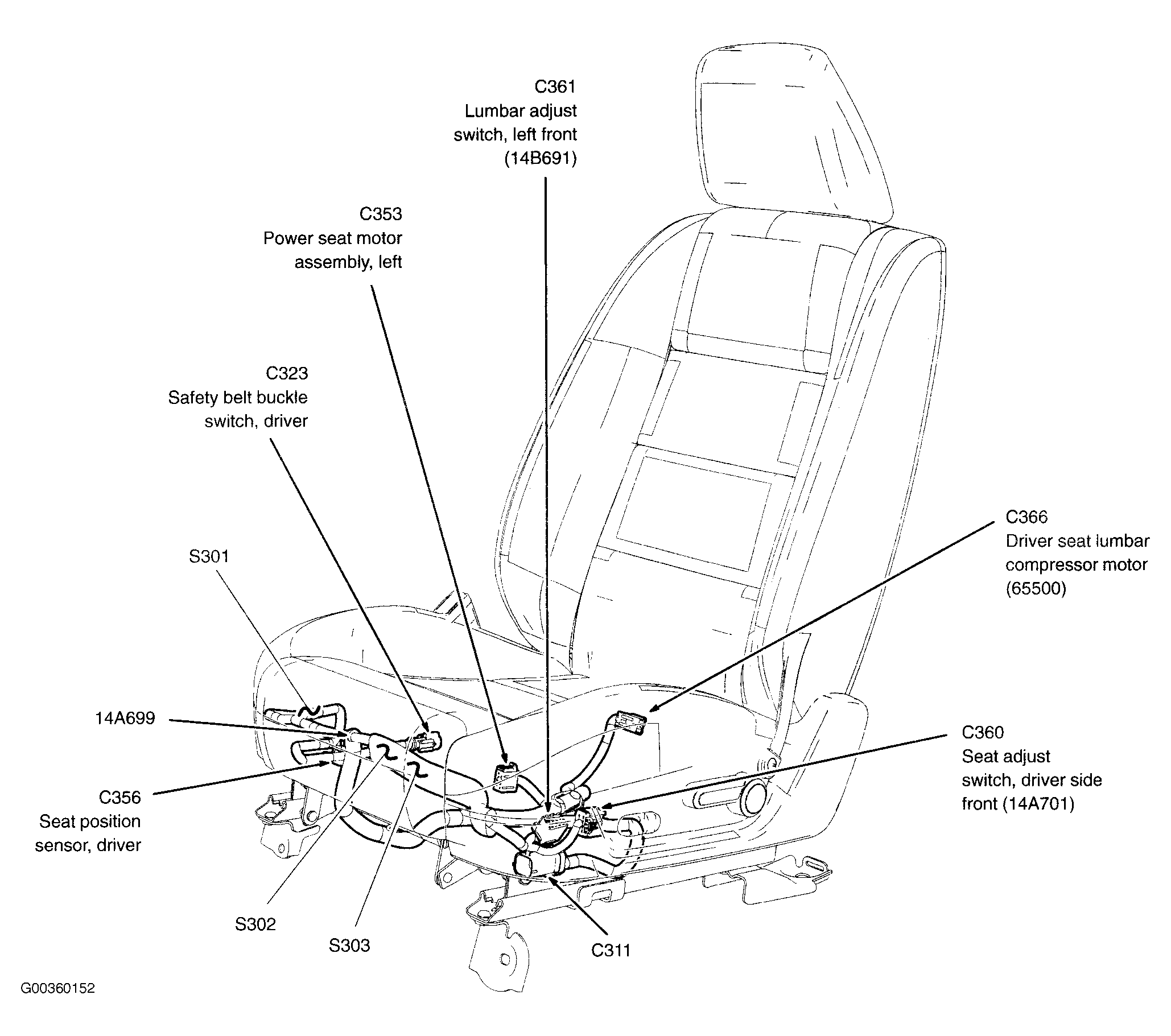

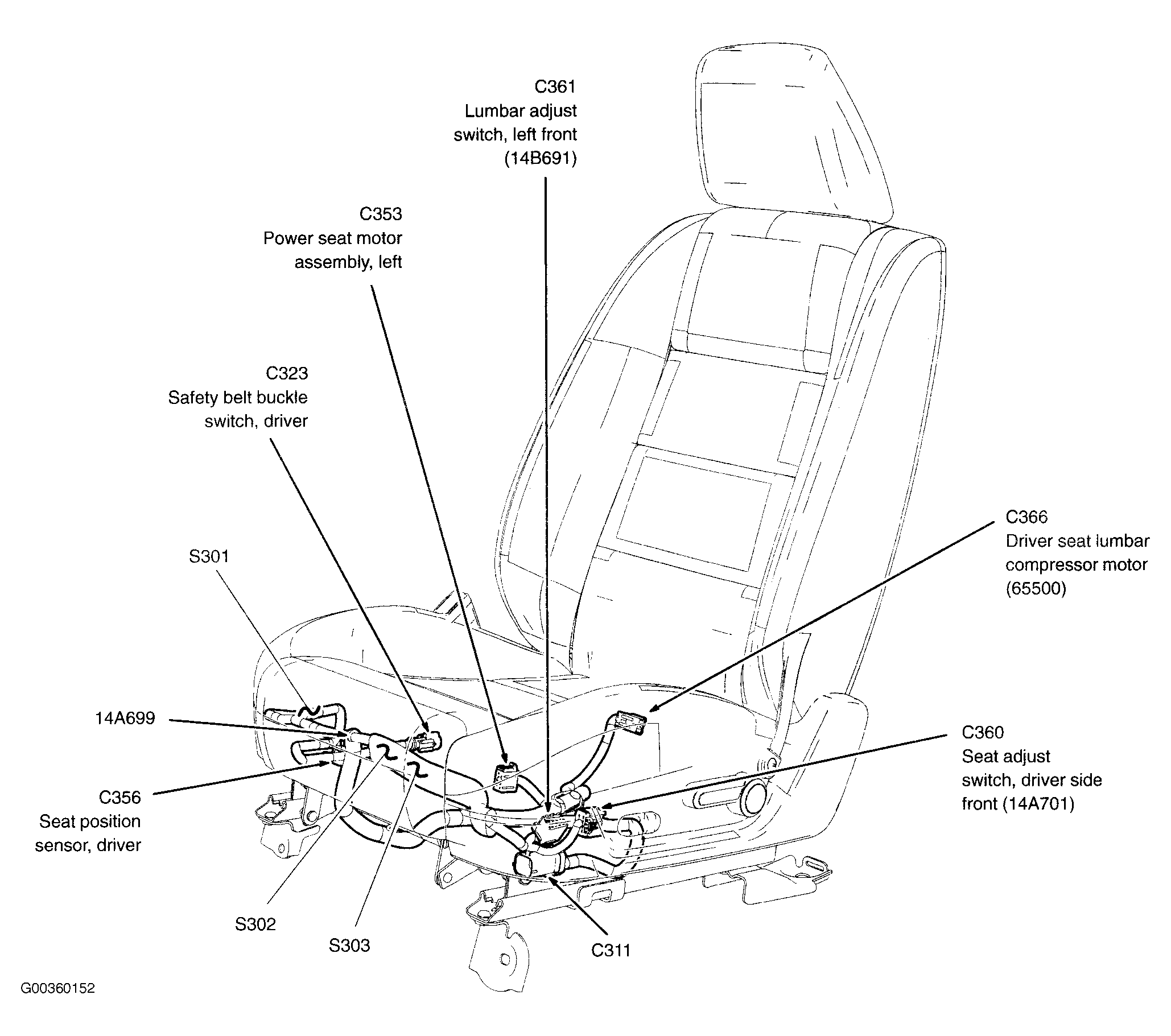

| S301 | Under driver's seat. See Figure . |
| S302 | Under driver's seat. See Figure . |
| S303 | Under driver's seat. See Figure . |

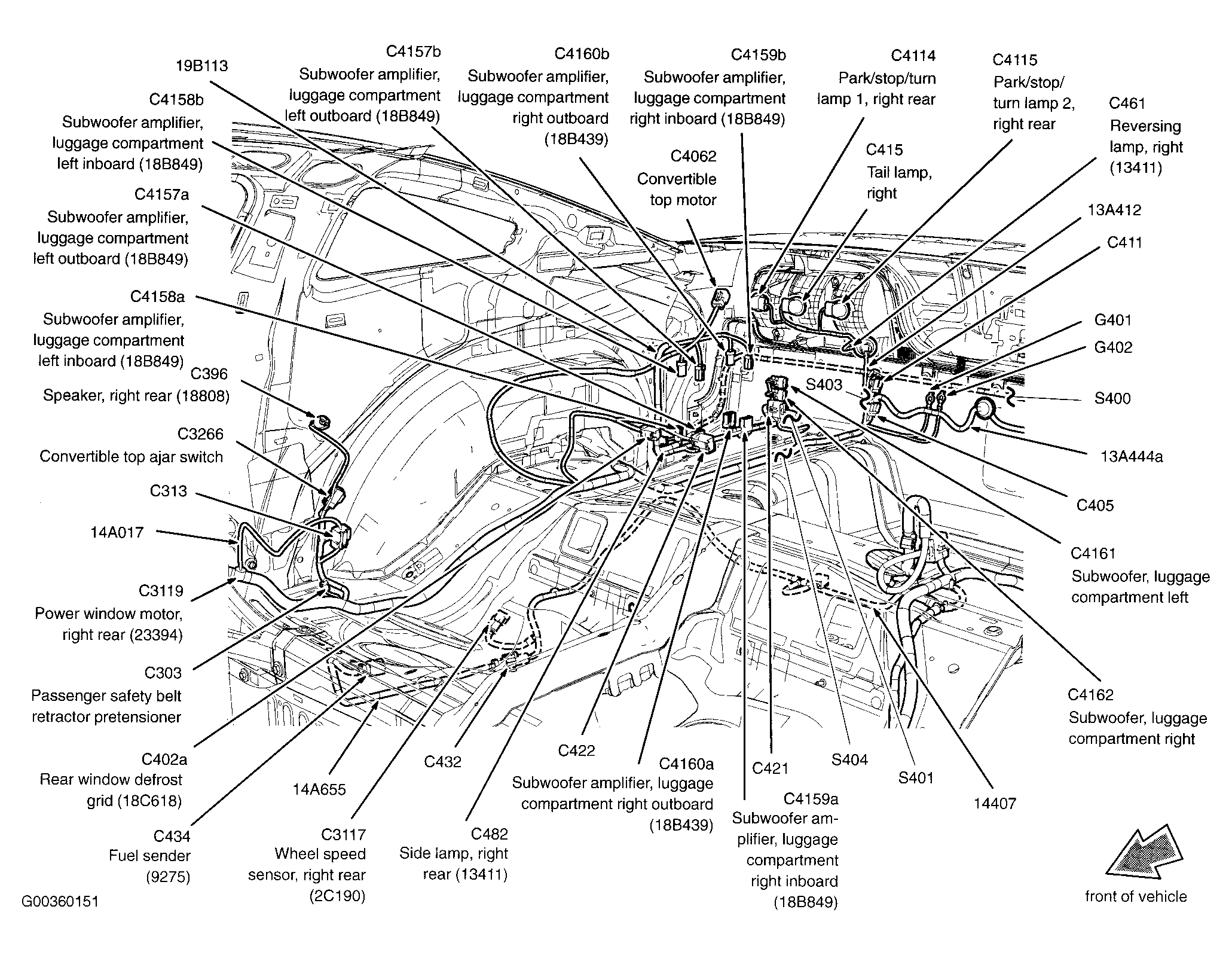

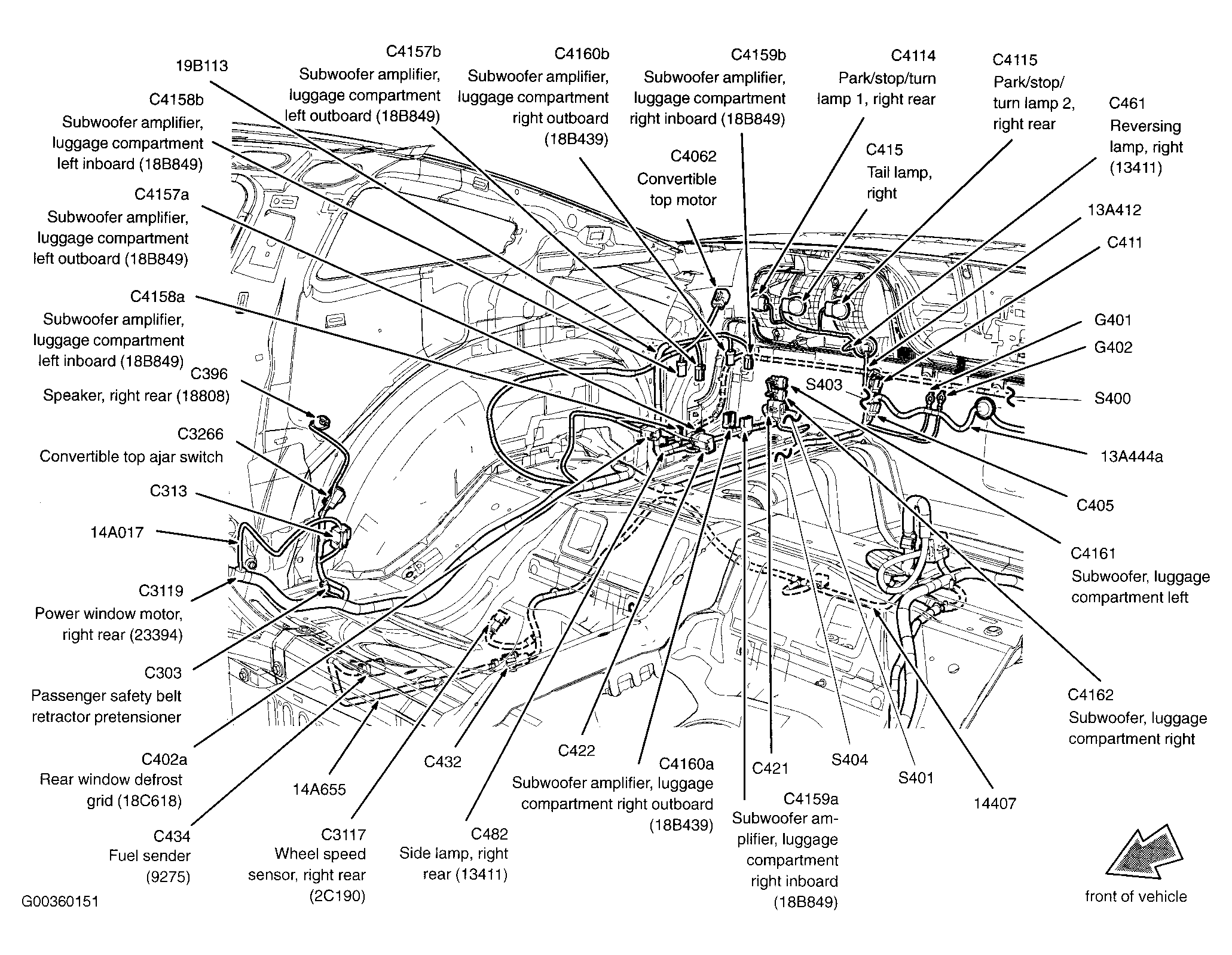

| S400 | Right rear of luggage compartment. See Figure . |
| S401 | Right rear of luggage compartment. See Figure . |
| S402 | In left rear lamp harness. See Figure . |
| S402 | Right rear of luggage compartment. See Figure . |
| S404 | Right rear of luggage compartment. See Figure . |
| S405 | In main harness, left rear side of vehicle. See Figure . |

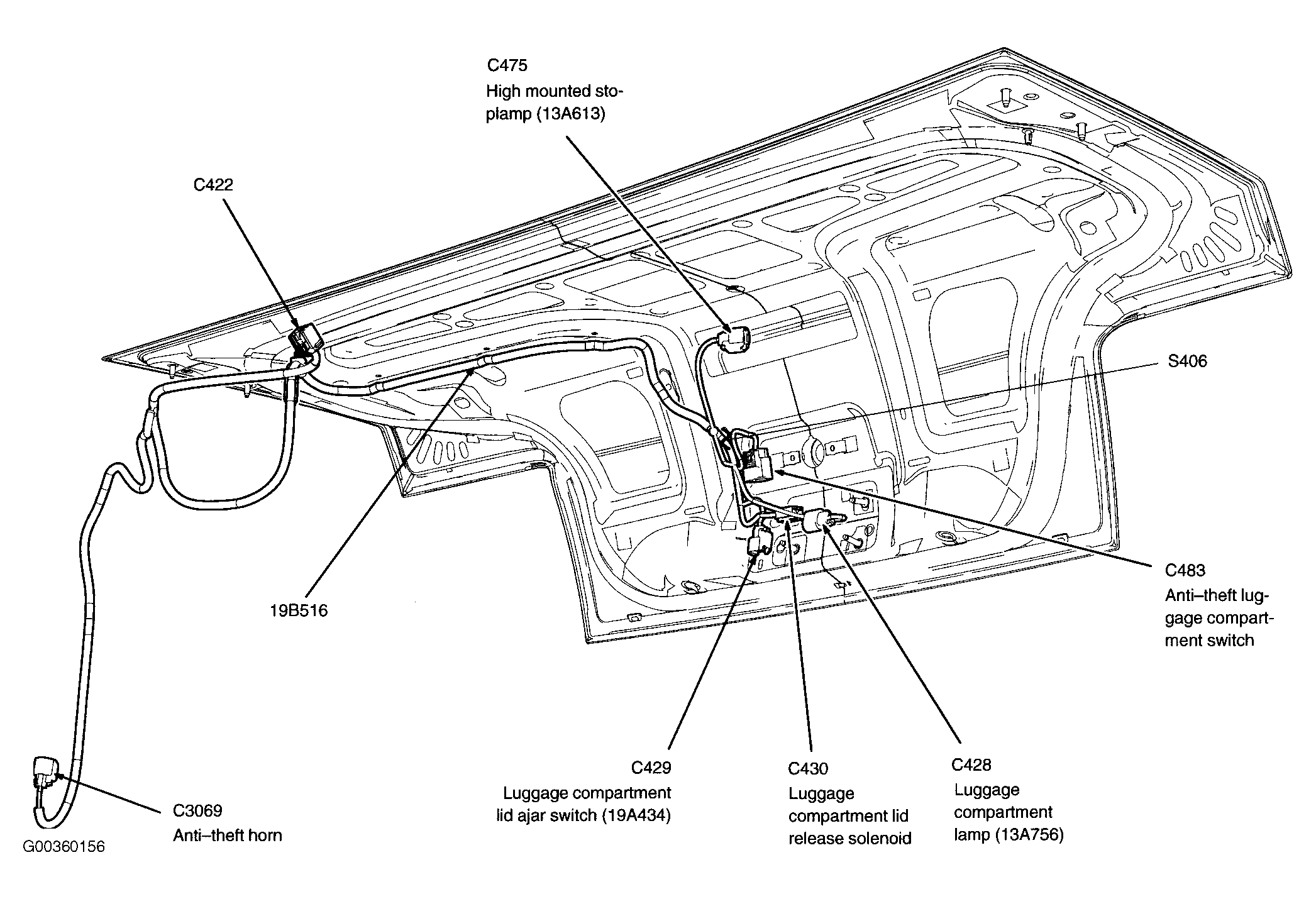

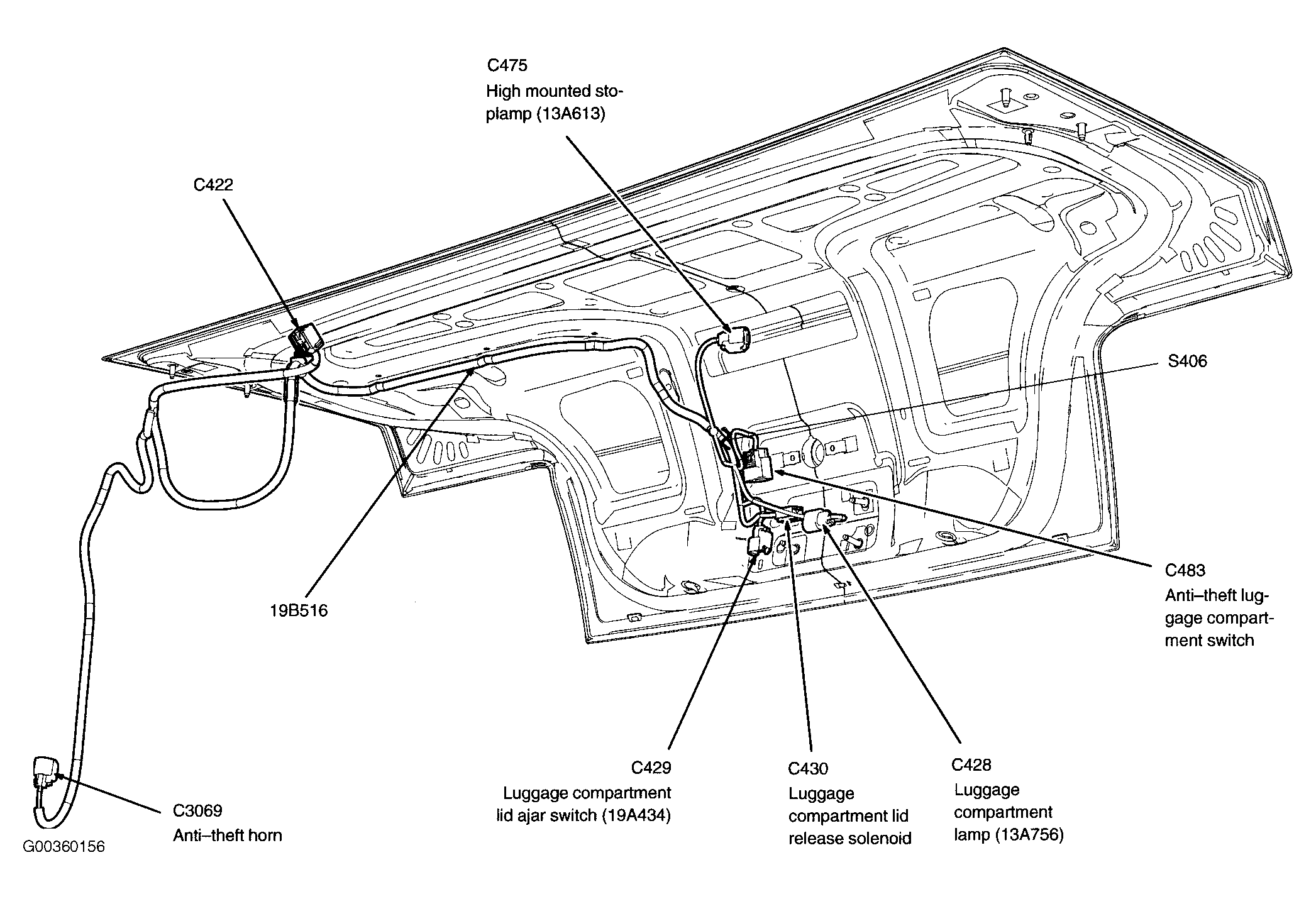

| S406 | Center of luggage compartment lid. See Figure . |
| S407 | Left rear of luggage compartment. See Figure . |

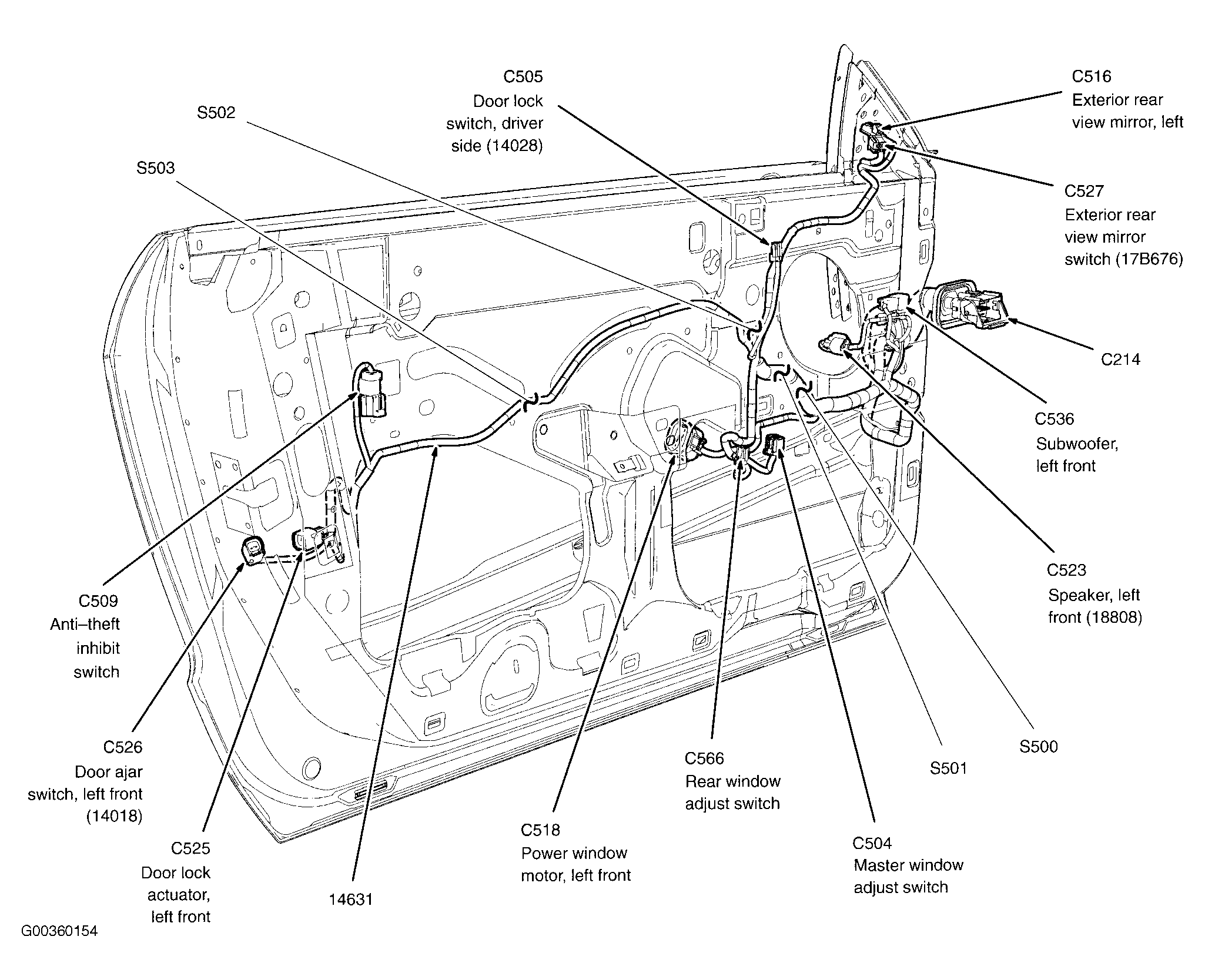

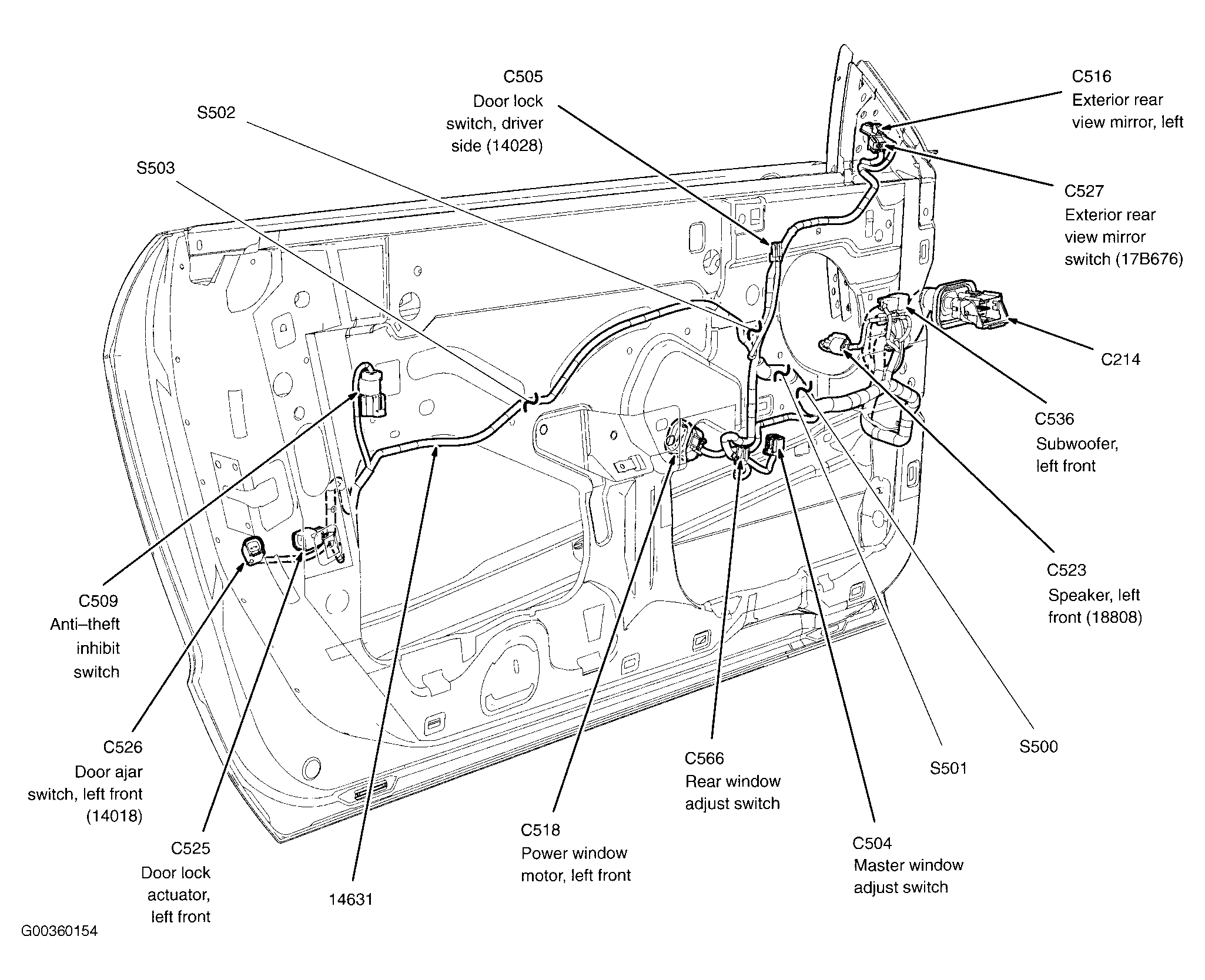

| S500 | In left window regulator harness. See Figure . |
| S501 | In left window regulator harness. See Figure . |
| S502 | In left window regulator harness. See Figure . |
| S503 | In left window regulator harness. See Figure . |

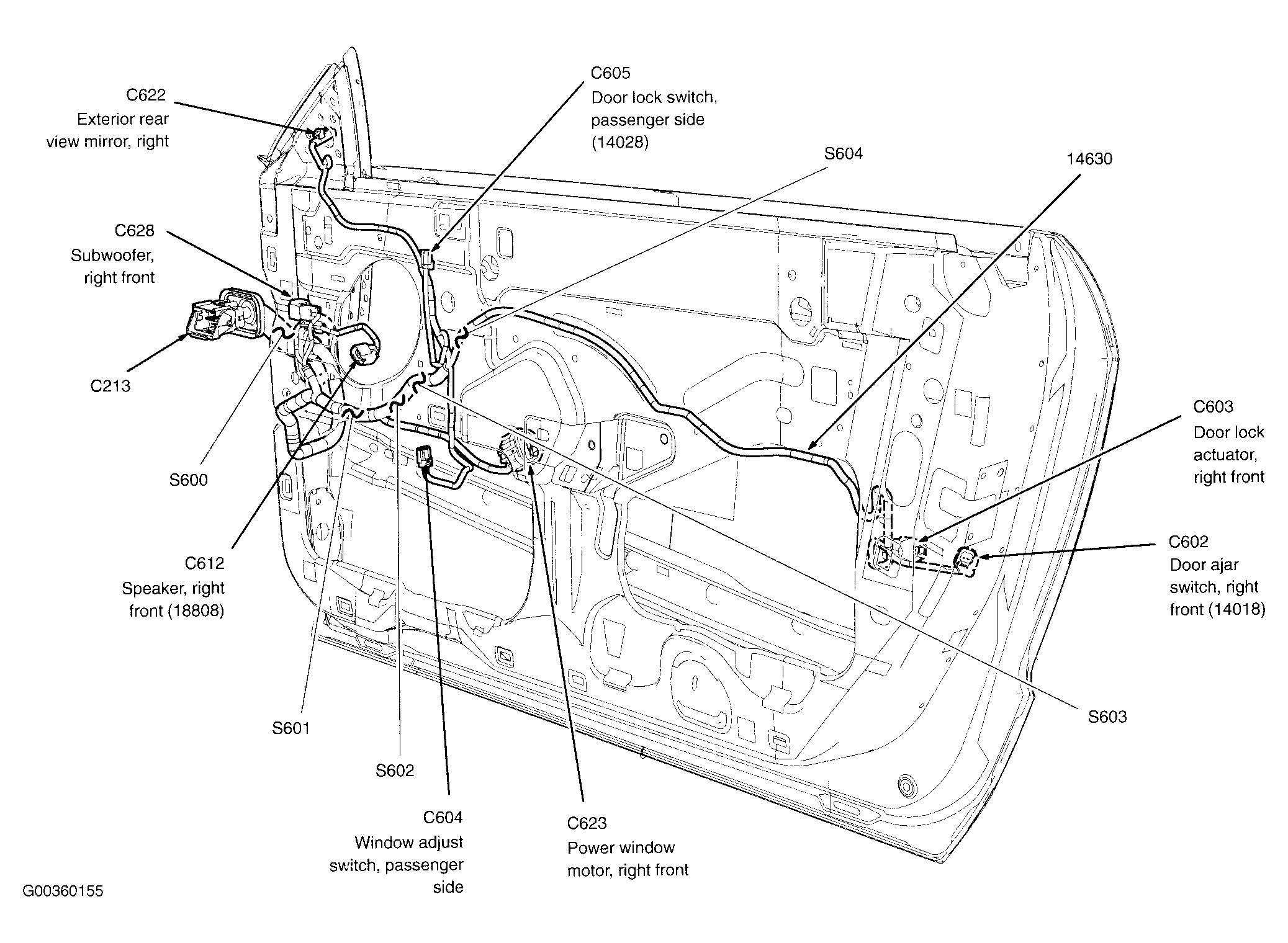

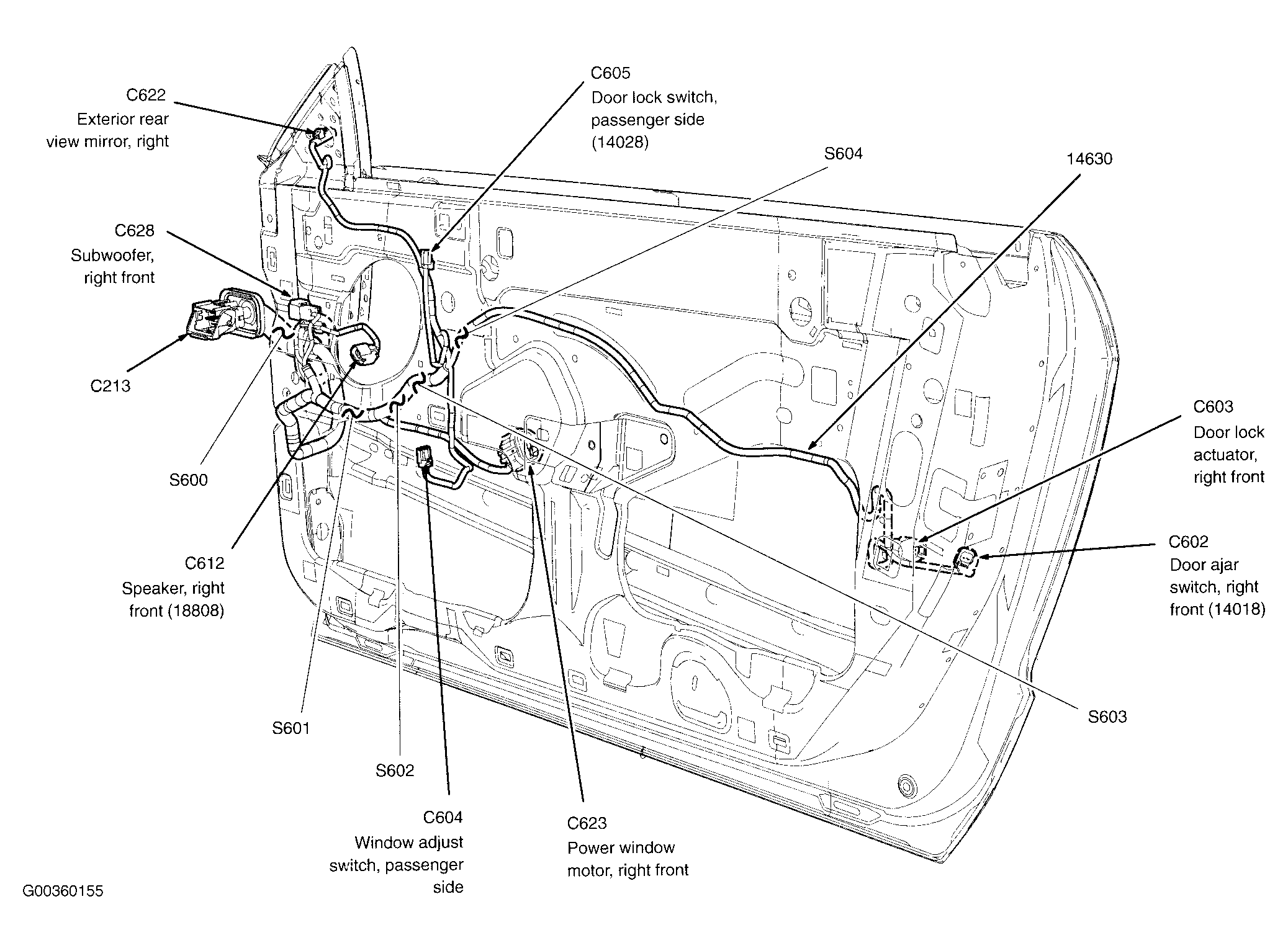

| S600 | In right window regulator harness. See Figure . |
| S601 | In right window regulator harness. See Figure . |
| S602 | In right window regulator harness. See Figure . |
| S603 | In right window regulator harness. See Figure . |
| S604 | In right window regulator harness. See Figure . |
