2.0 4V Focus
SENSORS/INPUTS - 2.0 4V FOCUS

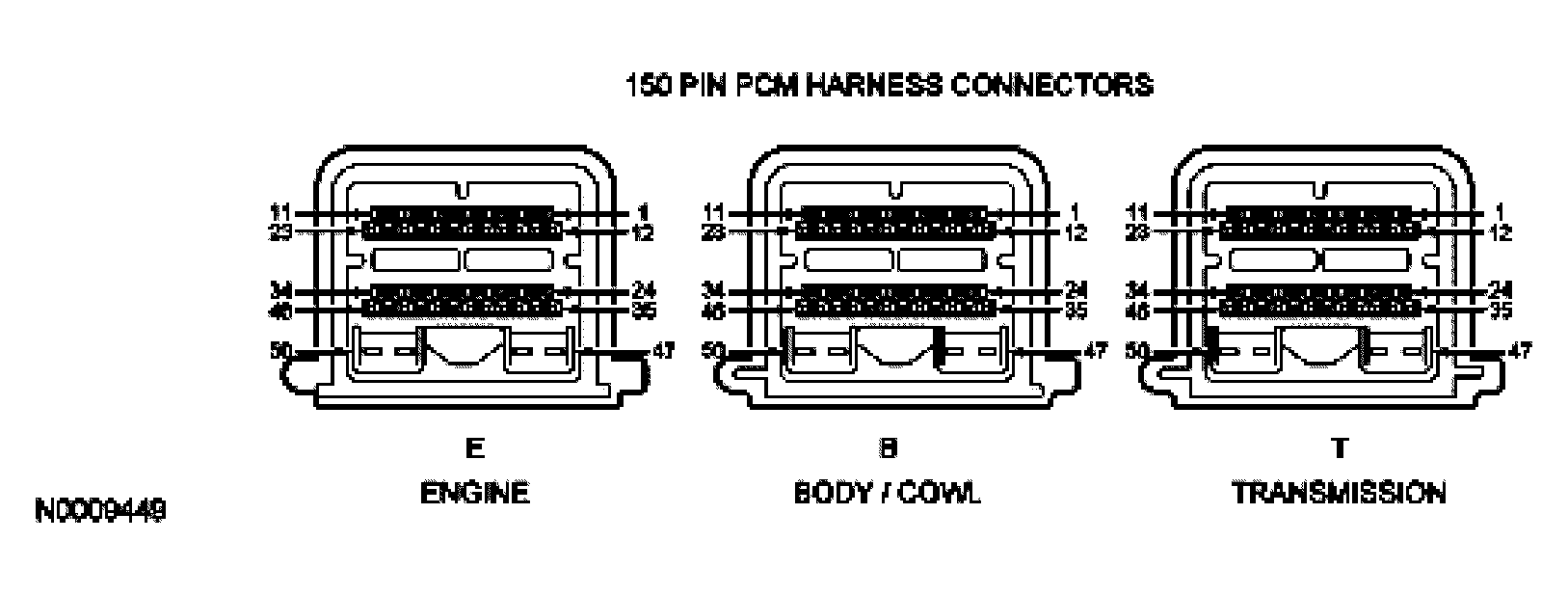

| Sensors/Inputs | PCM Pin/PID only | Measured/PID Values | Units Measured/PID | |||
|---|---|---|---|---|---|---|
| KOEO | Hot Idle | 48 KM/H (30 MPH) | 89 KM/H (55 MPH) | |||
| ACCS | B3 | 0.1/OFF | VBAT/ON (A) | 0.1/OFF | 0.1/OFF | DCV/OFF-ON |
| BPP/BOO | B8 | 0.1/OFF | VBAT/ON (E) | 0.1/OFF | 0.1/OFF | DCV/OFF-ON |
| FTP V/FTP | B9 | 2.6/0 | 2.6/0 | 2.6/0 | 2.6/0 | DCV/IN-H20 |
| PSPT | B15 | 0.5 | 3.75 (I) | 0.5 | 0.5 | DCV |
| AIRM (PZEV) | B19 | 0.1/OFF | 0.1/OFF | 0.1/OFF | 0.1/OFF | DCV/OFF-ON |
| IAT (K) | B20 | 1.7-3.7/122-50 | 1.7-3.7/122-50 | 1.7-3.7/122-50 | 1.7-3.7/122-50 | DCV/DEG |
| FPM | B21 | 0.1-VBAT / 0-100 | 0.1-VBAT / 0-100 | 0.1-VBAT / 0-100 | 0.1-VBAT / 0-100 | DCV/% |
| ACP | B26 | VBAT/OPEN | VBAT/OPEN | VBAT/OPEN | VBAT/OPEN | DCV/OPENCLOSED |
| TCS (A/T) | B27 | 0.1/OFF | VBAT/ON (G) | 0.1/OFF | 0.1/OFF | DCV/OFF-ON |
| MAF V (A/T) | B32 | 0 | 0.9-0.99 | 1-1.6 | 1.3-2.3 | DCV |
| MAF V (M/T) | B32 | 0 | 0.76-0.86 | 1-1.6 | 1.3-2.3 | DCV |
| PATSIN | B42 | (S) | (S) | (S) | (S) | (S) |
| FEPS | B44 | 0.09 | 0.09 | 0.09 | 0.09 | DCV |
| GENLI | E15 | 0-200/0-100 | 0-200/0-100 | 0-200/0-100 | 0-200/0-100 | Hz/% |
| TP V | E19 | 0.7-1.2 | 0.7-1.2 | 1-1.3 | 1.1-1.9 | DCV |
| MAP | E23 | 4 | 1.0-1.4 | 1.8-2.1 | 1.9-2.3 | DCV |
| CMP | E25 | 0 | 12-15 | 29-35 | 36-40 | Hz |
| HO2S11 | E30 | 0 | switching (C) | switching (C) | switching (C) | DCV |
| FRT | E31 | 0.5-3/220-110 | 0.5-3/220-110 | 0.5-3/220-110 | 0.5-3/220-110 | DCV/DEG F |
| KS (+) | E32 | 0 | 0 | 0 | 0 | DCV |
| CHT | E33 | 4.5-1/240-160 | 4.5-1/240-160 | 4.5-1/240-160 | 4.5-1/240-160 | DCV/DEG |
| CKP | E34 | 0 | 420-455 | 770-900 | 1200-1400 | Hz |
| FRP V/FRP | E37 | 3.2/48 | 3.9/60 | 3.9/60 | 3.9/60 | DCV/PSI |
| IMRCM | E42 | 0.1 | 0.1 | VBAT | VBAT | DCV |
| OSS (M/T) | T3 | 0 | 0 | 67/400 | 120/730 | Hz/RPM |
| OSS (A/T) | T6 | 0 | 0 | 67/400 | 120/730 | Hz/RPM |
| EPC SW (A/T) | T9 | VBAT | VBAT | VBAT | VBAT | DCV |
| TSS (A/T) | T15 | 0 | 0 | 67/400 | 120/730 | Hz/RPM |
| PNP/CPP | T16 | VBAT | VBAT | 5/OFF | 5/OFF | DCV/OFF-ON |
| TS1 (A/T) | T17 | VBAT/MAN1 (N) | VBAT/MAN1 (N) | 0.1/OD | 0.1/OD | DCV/MODE |
| TSD (A/T) | T19 | VBAT/OD | VBAT/OD | VBAT/OD | VBAT/OD | DCV/MODE |
| HO2S12 | T24 | 0.1 | (D) | (D) | (D) | DCV |
| HO2S13 (PZEV) | T25 | 0.1 | (D) | (D) | (D) | DCV |
| TSR (A/T) | T27 | VBAT/REV (N) | VBAT/REV (N) | 0.1/OD | 0.1/OD | DCV/MODE |
| TS2 (A/T) | T28 | VBAT/DRIVE | VBAT/DRIVE | 0.1/OD | 0.1/OD | DCV/MODE |
| TFT (A/T) | T29 | 0.5-2/210-110 | 0.5-2/210-110 | 0.5-2/210-110 | 0.5-2/210-110 | DCV/DEG |
| FLI (H) | PID | 50 | 50 | 50 | 50 | % |
| FRT | PID | 50-120 (K) | 50-120 (K) | 50-120 (K) | 50-120 (K) | DEG |
| LOAD | PID | (L) | 10-20 | 20-31 | 25-52 | % |
| MISF | PID | OFF | OFF | OFF | OFF | OFF-ON |
| OCTADJS | PID | NO RETARD | NO RETARD | NO RETARD | NO RETARD | NO RETARD/RETARD |
| RPM | PID | 0 | 730-790 | 1450-1630 | 1750-2100 | RPM |
| VSS | PID | 0 | 0 | 30 | 55 | MPH |
ACTUATORS/OUTPUTS - 2.0 4V FOCUS
| Actuators/Outputs | PCM Pin/PID only | Measured/PID Values | Units Measured/PID | |||
|---|---|---|---|---|---|---|
| KOEO | Hot Idle | 48 KM/H (30 MPH) | 89 KM/H (55 MPH)) | |||
| PATSTRT | B2 | (S) | (S) | (S) | (S) | (S) |
| MFC | B4 | VBAT/OFF | 0.1/ON (B) | VBAT/OFF | VBAT/OFF | DCV/OFF-ON |
| FP | B12 | 3.6/75 | 1.5/33 | 1.5/33 | 1.5/33 | DCV/% |
| EVAPC V | B13 | VBAT/0 | VBAT/0 | VBAT/0 (R) | VBAT/0 (R) | DCV/% |
| AIR (PZEV) | B17 | VBAT/OFF | VBAT/OFF | VBAT/OFF | VBAT/OFF | DCV/OFF-ON |
| ACCR (WAC) | B25 | VBAT/OFF | 0.1/ON (A) | VBAT/OFF | VBAT/OFF | DCV/OFF-ON |
| PATS OUT | B31 | (S) | (S) | (S) | (S) | (S) |
| EVMV | B34 | 0 | 0 | 500-900 (F) | 500-900 (F) | mA |
| PATSIL | B37 | (S) | (S) | (S) | (S) | (S) |
| HFC | B38 | VBAT/OFF | 0.1/ON (B) | VBAT/OFF | VBAT/OFF | DCV/OFF-ON |
| LFC | B39 | VBAT/OFF | 0.1/ON (B) | VBAT/OFF | VBAT/OFF | DCV/OFF-ON |
| CD1A (CYL 1) | E1 | VBAT | VBAT | VBAT | VBAT | DCV |
| INJ1 | E2 | 0 | 2.3-3.0 | 4.1-8 | 4.4-10.1 | mS |
| INJ2 | E3 | 0 | 2.3-3.0 | 4.1-8 | 4.4-10.1 | mS |
| INJ3 | E4 | 0 | 2.3-3.0 | 4.1-8 | 4.4-10.1 | mS |
| INJ4 | E5 | 0 | 2.3-3.0 | 4.1-8 | 4.4-10.1 | mS |
| EGRMC 1 | E8 | 0.5-VBAT | 0.5-VBAT | 0.5-VBAT | 0.5-VBAT | DCV |
| EGRMC 2 | E9 | 0.5-VBAT | 0.5-VBAT | 0.5-VBAT | 0.5-VBAT | DCV |
| EGRMC 3 | E10 | 0.5-VBAT | 0.5-VBAT | 0.5-VBAT | 0.5-VBAT | DCV |
| EGRMC 4 | E11 | 0.5-VBAT | 0.5-VBAT | 0.5-VBAT | 0.5-VBAT | DCV |
| CD2D (CYL 2) | E12 | VBAT | VBAT | VBAT | VBAT | DCV |
| GENRC | E14 | 0 | 130/45 | 130/45 | 130/45 | Hz/% |
| CD3B (CYL 3) | E24 | VBAT | VBAT | VBAT | VBAT | DCV |
| CD4C (CYL 4) | E35 | VBAT | VBAT | VBAT | VBAT | DCV |
| IAC-RC | E38 | 9.3-10/26-34 | 9.8-10.5/32-40 | 8-11.1/24-42 (L) | 6-7/19-23 (L) | DCV/% |
| IMRC | E43 | 0.1/ON | 0.1/ON | VBAT/OFF | VBAT/OFF | DCV/OFF-ON |
| HTR11 | E49 | VBAT/OFF (O) | 0.1/ON | 0.1/ON | 0.1/ON | DCV/OFF-ON |
| IAC | E50 | VBAT/0 | 10.2-11.5/28-34 | 8-10.8/43-60 (L) | 6-8/60-70 (L) | DCV/% |
| EPC (A/T) | T11 | 0 | 2.5/73 | 2.8/62 | 1.9/49 | DCV/MODE |
| SSE (DPC3) (A/T) | T34 | 0 | 0 | 0 | 0 | DCV |
| SSA (SS1) (A/T) | T42 | 0.1/OFF | 0.1/OFF | VBAT/ON | VBAT/ON | DCV/MODE |
| SSB (SS2) (A/T) | T43 | 0.1/OFF | 0.1/OFF | 0.1/OFF | 0.1/OFF | DCV/MODE |
| SSC (DPC1) (A/T) | T44 | 0 | 0 | 3.93 | 4.10 | DCV |
| SSD (DPC2) (A/T) | T46 | 0 | 0 | 0 | 0 | DCV |
| HTR12 | T47 | VBAT/OFF (O) | 0.1/ON | 0.1/ON | 0.1/ON | DCV/OFF-ON |
| HTR13 (PZEV) | T48 | VBAT/OFF (O) | 0.1/ON | 0.1/ON | 0.1/ON | DCV/OFF-ON |
| LONGFT1 | PID | (-)20-(+)20 | (-)20-(+)20 | (-)20-(+)20 | (-)20-(+)20 | % |
| SHRTFT1 | PID | (L) | (-)10-(+)10 | (-)10-(+)10 | (-)10-(+)10 | % |
| SPARKADV | PID | 0 | 15-22 | 28-35 | 25-35 | DEG |
| TCIL (A/T) | PID | OFF | OFF | OFF | OFF | OFF-ON |
OTHER - 2.0 4V FOCUS
| Other | PCM Pin/PID only | Measured/PID Values | Units Measured/PID | |||
|---|---|---|---|---|---|---|
| KOEO | Hot Idle | 48 KM/H (30 MPH) | 89 KM/H (55 MPH)) | |||
| VPWR | B35/36 | VBAT | VBAT | VBAT | VBAT | DCV |
| KAPWR | B45 | VBAT | VBAT | VBAT | VBAT | DCV |
| BVREF | E40 | 5 | 5 | 5 | 5 | DCV |
