Manual Transmission: Assembly: Transaxle: Notes
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Mounting Fixture, Transmission | 307-003 (T57L-500-B) | |
| Dial Indicator Gauge with Holding Fixture | 100-002 (TOOL-4201-C) | |
| Adapter for 303-224 (Handle) | 205-153 (T80T-4000-W) | |
| Compressor, Valve Spring | 303-350 (T89P-6565-A) | |
| Heat Gun | 107-R0300 or equivalent | |
| Holding Fixture, Dial Indicator Gauge (Output Shaft End Play) | 308-216 (T94P-4451-AH) | |
| Set, Shim Selection | 308-S217 (T94P-4451-BH) | |
| Installer, Shaft Bearing Cup | 308-221 (T94P-7025-BH) | |
| Socket, Input Shaft | 308-224 (T94P-7025-EH) | |
| Handle | 205-D055 (D81L-400-A) | |
| Installer, Differential Oil Seal | 308-222 (T94P-7025-CH) |
Material
| Item | Specification |
|---|---|
| Full Synthetic Manual Transmission Fluid XT-M5-QS |
WSD-M2C200-C |
| Gasket Maker TA-16 |
WSK-M2G348-A5 |
| High Performance DOT 3 Motor Vehicle Brake Fluid PM-1 or PM-1-C (US); CPM-1 or CPM-1-C (Canada) |
ESA-M6C25-A or WSS-M6C62-A |
| Thread Sealant with PTFE TA-24 |
WSK-M2G350-A2 |

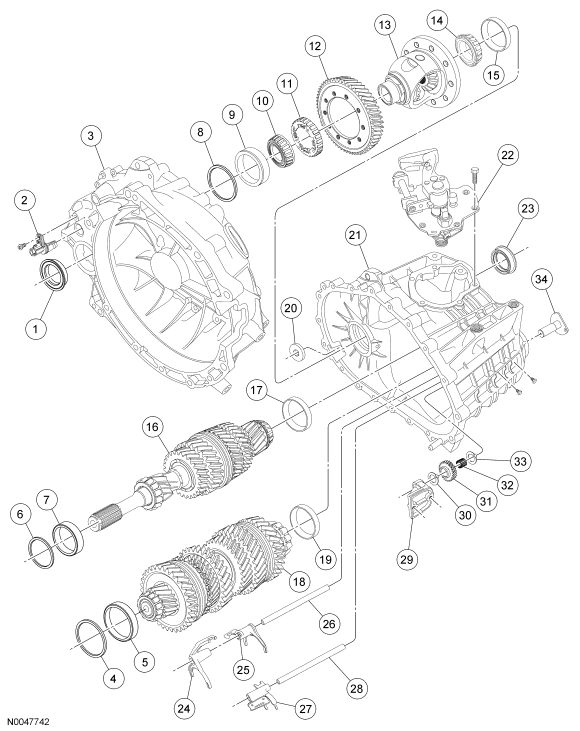

| Item | Part Number | Description |
|---|---|---|
| 1 | 1177 | Halfshaft seal |
| 2 | 7H103 | Vehicle speed sensor (VSS) |
| 3 | 7005 | Transmission case (flywheel side) |
| 4 | 7N135 | Output shaft shim |
| 5 | 7A043 | Output shaft bearing cup |
| 6 | 7L172 | Input shaft shim |
| 7 | 7025 | Input shaft bearing cup |
| 8 | 7025 | Differential shim |
| 9 | 4220 | Differential bearing cup |
| 10 | 4220 | Differential bearing (front) |
| 11 | 7M118 | Trigger wheel |
| 12 | 7F343 | Differential ring gear |
| 13 | 4026 | Differential case |
| 14 | 4220 | Differential bearing (rear) |
| 15 | 4220 | Differential bearing cup |
| 16 | - | Input shaft |
| 17 | 7025 | Input shaft bearing cup |
| 18 | - | Output shaft |
| 19 | 7A043 | Output shaft bearing cup |
| 20 | 7L027 | Magnet |
| 21 | 7005 | Transmission case |
| 22 | 7201 | Shift assembly |
| 23 | 1177 | Halfshaft seal |
| 24 | 7N346 | 1st/2nd gear shift fork |
| 25 | 7N346 | 5th/reverse shift fork |
| 26 | 7L044 | Shift rail |
| 27 | 7230 | 3rd/4th shift fork |
| 28 | 7L044 | Shift rail |
| 29 | 7723 | Reverse idler gear bracket |
| 30 | 7029 | Reverse idler gear washer |
| 31 | 7141 | Reverse idler gear |
| 32 | 7143 | Reverse idler gear bearing |
| 33 | 7029 | Reverse idler gear washer |
| 34 | 7140 | Reverse idler gear shaft |
