Output Shaft: Notes
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Remover, Bearing/Gear | 205-D064 (D84L-1123-A) | |
| Remover/Installer, Bearing Tube | 308-052 (T77J-7025-B) | |
| Adapter Set, Step Plate | 205-DS011 (D80L-630-A) |
Material
| Item | Specification |
|---|---|
| Full Synthetic Manual Transmission Fluid XT-M5-QS |
WSD-M2C200-C |

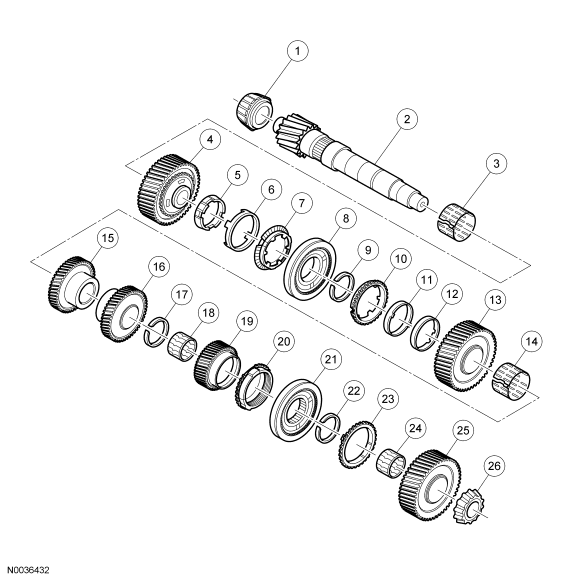

| Item | Part Number | Description |
|---|---|---|
| 1 | - | Output shaft bearing |
| 2 | - | Output shaft |
| 3 | - | First gear needle bearing |
| 4 | - | First gear |
| 5 | - | First gear inner synchronizer ring |
| 6 | - | First gear synchronizer cone |
| 7 | - | First gear outer synchronizer ring |
| 8 | - | First/second gear synchronizer assembly |
| 9 | - | Snap ring |
| 10 | - | Second gear synchronizer ring |
| 11 | - | Second gear synchronizer cone |
| 12 | - | Second gear inner synchronizer ring |
| 13 | - | Second gear |
| 14 | - | Second gear needle bearing |
| 15 | - | Third gear |
| 16 | - | Fourth gear |
| 17 | - | Snap ring |
| 18 | - | Fifth gear needle bearing |
| 19 | - | Fifth gear |
| 20 | - | Fifth gear synchronizer ring |
| 21 | - | Fifth/reverse gear synchronizer assembly |
| 22 | - | Snap ring |
| 23 | - | Reverse gear synchronizer ring |
| 24 | - | Reverse gear needle bearing |
| 25 | - | Reverse gear |
| 26 | - | Output shaft bearing |
