Electrical Component Locator: Motors
MOTORS LOCATION
| Component | Location |
|---|---|
| Adjustable Pedal Motor | Under left side of dash, on accelerator pedal support. See Figure. |
| Auxiliary Blower Motor | Behind panel, left of rear seat. See Figure. |
| Blend Door Actuator (Rear) | Above left rear wheelwell. See Figure. |
| Climate Controlled Seat Fan (Driver's Side) | Under driver's seat. See Figure. |
| Climate Controlled Seat Fan (Passenger's Side) | In passenger's seat harness. See Figure. |

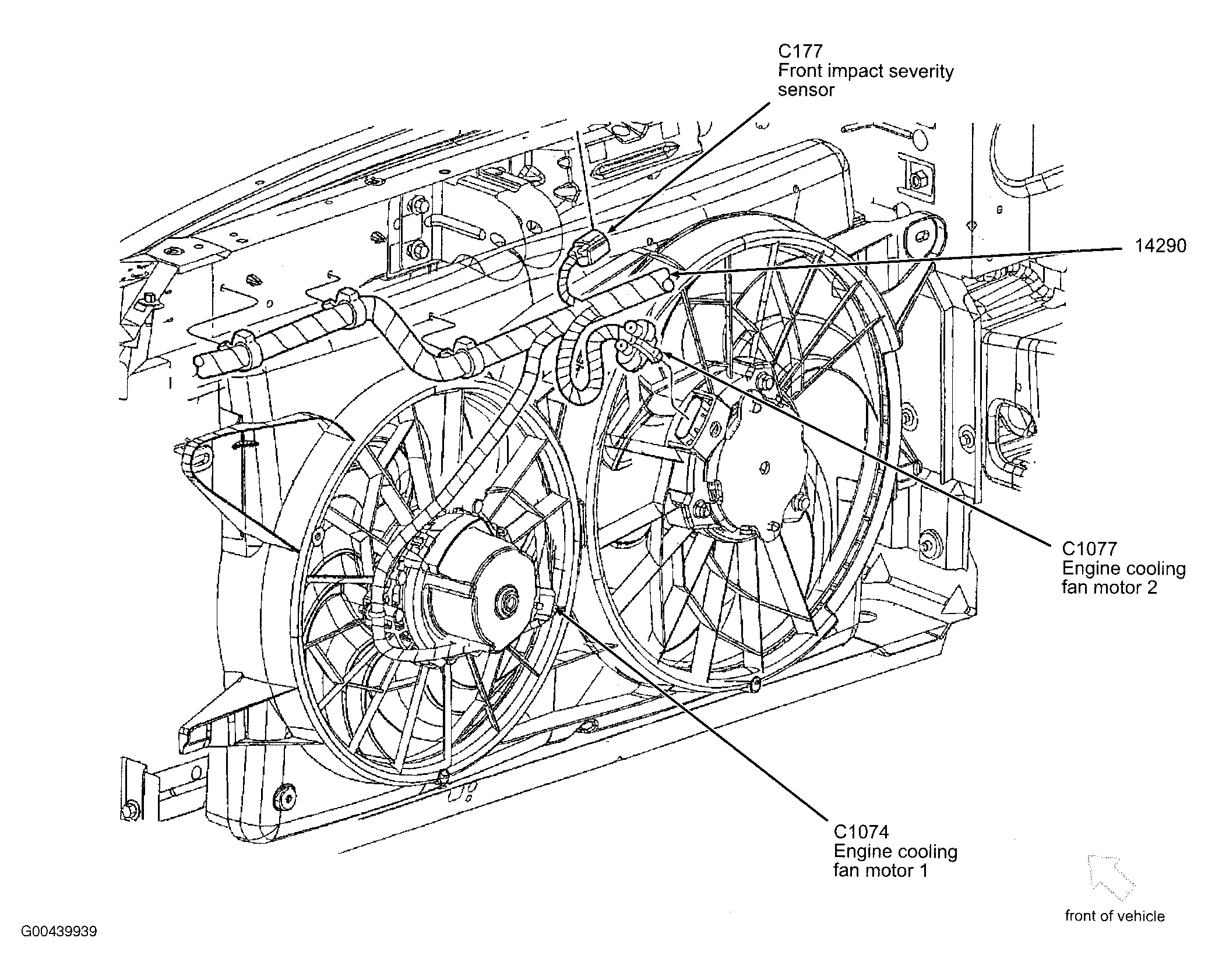

| Engine Cooling Fan Motor 1 | Behind left side of radiator. See Figure. |
| Engine Cooling Fan Motor 2 | Behind right side of radiator. See Figure. |
| Exterior Rear View Mirror (Left) | Front of left front door. See Figure. |
| Exterior Rear View Mirror (Right) | Front of right front door. See Figure. |
| Fresh/Recirculation Door Actuator | Behind center of dash. See Figure. |
| Front Blower Motor | Behind right side of dash. See Figure. |
| Liftgate Drive Motor Assembly | Left rear of vehicle. See Figure. |
| Liftgate Latch/Unlatch Assembly | Bottom center of liftgate. See Figure. |
| Mode Door Actuator | Behind center of dash. See Figure. |
| Mode Door Actuator (Rear) | Above left rear wheelwell. See Figure. |
| Power Seat Motor Assembly (Left) | Under driver's seat. See Figure. |
| Power Seat Motor Assembly (Right) | Under passenger's seat. See Figure. |
| Power Window Motor (Left Front) | In left front door. See Figure. |
| Power Window Motor (Right Front) | In right front door. See Figure. |
| Quarter Window Motor (Left Rear) | Left rear of vehicle. See Figure. |
| Quarter Window Motor (Right Rear) | Right rear of vehicle. See Figure. |
| Rear Wiper Motor Assembly | Inside liftgate. See Figure. |
| Speed Control Servo | Left side of engine compartment. See Figure. |
| Starter Motor | Lower left side of engine. See Figure. |
| Temperature Blend Door Actuator (Driver) | Behind left side of dash. See Figure. |
| Temperature Blend Door Actuator (Passenger) | Behind right side of dash. See Figure. |
| Two-Way Washer Pump Motor | Right side of engine compartment. See Figure. |
| Windshield Wiper Motor | Left rear side of engine compartment. See Figure. |
