Hydraulic Control Unit (HCU): Notes
Material
| Item | Specification |
|---|---|
| High Performance DOT 3 Motor Vehicle Brake Fluid PM-1 or PM-1-C (US); CPM-1 or CPM-1-C (Canada) |
ESA-M6C25-A or WSS-M6C62-A |

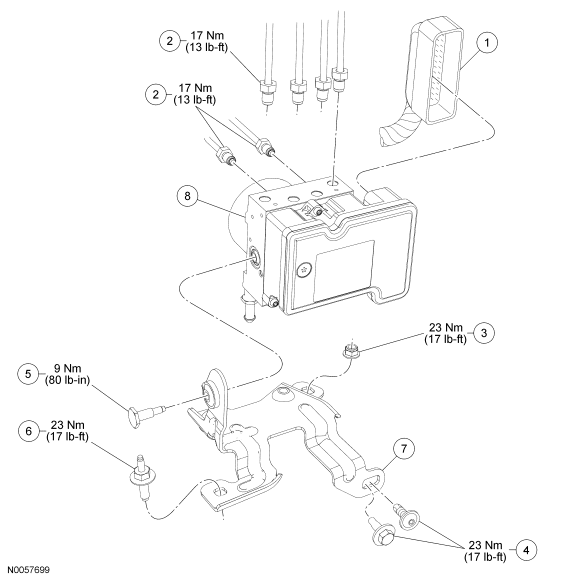

| Item | Part Number | Description |
|---|---|---|
| 1 | - | Anti-lock brake system (ABS) module electrical connector |
| 2 | 2263 | Brake tube fittings |
| 3 | W520102 | Hydraulic control unit (HCU) bracket-to-frame nut |
| 4 | W505433 | HCU bracket-to-frame bolt (hex head) (2.3L and 3.0L) |
| 4 | W712710 | HCU bracket-to-frame bolt (Torx® head) (3.5L only) |
| 5 | - | HCU bracket-to-HCU bolt |
| 6 | W704925 | HCU bracket-to-frame stud bolt |
| 7 | - | HCU bracket |
| 8 | 2C346 | HCU |
