Transaxle Connector Layouts

Fig 1: Transaxle Vehicle Harness Connector Terminals
GF0020001Courtesy of FORD MOTOR CO.
Pin Number Circuit Function
1 SSA
2 Shift solenoid and torque converter clutch (TCC) vehicle power
3 Torque converter clutch (TCC) solenoid
4 Not used
5 Transmission fluid temperature (TFT)
6 SSB
7 EPC vehicle power
8 SSC
9 TFT signal return
10 Electronic pressure control (EPC) solenoid

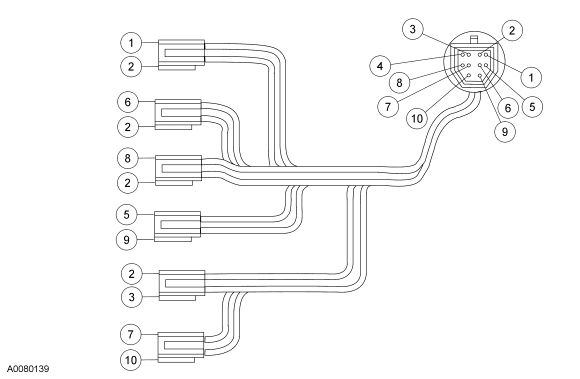

Fig 2: Transaxle Internal Harness Diagram
GF0020002Courtesy of FORD MOTOR CO.
Pin Number EEC-V Pin Number Circuit Function
1 27 SSA (OG)
2 71, 97 SS TCC VPWR (RD)
3 54 TCC (BN)
4 - Not used
5 37 TFT (BK)
6 1 SSB (PK)
7 7 PCS VPWR (GN)
8 53 SSC (YE)
9 91 TFT return (WH)
10 81 PCS solenoid (BU)
Fig 3: Digital Transmission Range (TR) Sensor Connector
GF0009950Courtesy of FORD MOTOR CO.
Pin Number EEC-V Pin Number Circuit Function
1 - Not used
2 91 Signal return
3 64 TR3A
4 3 TR1
5 49 TR2
6 50 TR4
7 - Not used
8 - Not used
9 - Fused power feed
10 - Starter control
11 - Back up
12 - Starter to starter interrupt relay
Fig 4: Turbine Shaft Speed (TSS) Sensor
GF0020003Courtesy of FORD MOTOR CO.
Pin Number EEC-V Pin Number Circuit Function
1 6 Turbine shaft speed (TSS) sensor
2 91 Signal return
Fig 5: Output Shaft Speed (OSS) Sensor Connector
GF0020004Courtesy of FORD MOTOR CO.
Pin Number EEC V Pin Number Circuit Function
1 84 Output shaft speed sensor (OSS)
2 91 Signal return
