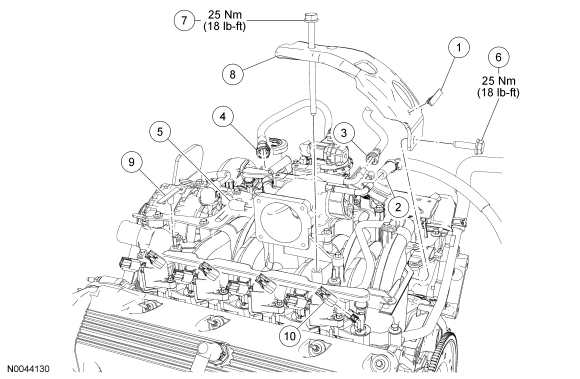

Fuel Rail and Fuel Injector - Exploded View
| Item | Part Number | Description |
|---|---|---|
| 1 | 13A506 | Wire harness retainer (if equipped) |
| 2 | 9C490 | Brake booster vacuum hose |
| 3 | 9D289 | Evaporative emission (EVAP) canister purge valve tube |
| 4 | 6K817 | PCV tube |
| 5 | 9E499 | Intake manifold vacuum hose |
| 6 | W701725 | Intake manifold crash bracket bolt |
| 7 | W705793 | Intake manifold crash bracket bolt |
| 8 | 9G609 | Intake manifold crash bracket |
| 9 | 13A506 | Wire harness retainer |
| 10 | 14A464 | Fuel injector electrical connector (4 required) (part of 12B637) |

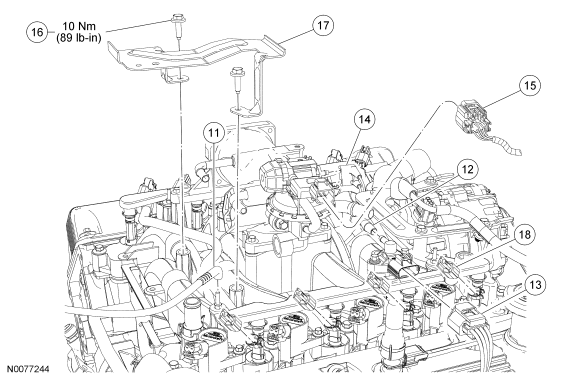

| Item | Part Number | Description |
|---|---|---|
| 11 | 14A464 | Ground wire connector (part of 12B637) |
| 12 | 9E489 | Fuel rail pressure and temperature sensor vacuum hose |
| 13 | 14A464 | Fuel rail pressure and temperature sensor electrical connector (part of 12B637) |
| 14 | 9E489 | EGR system module vacuum connector |
| 15 | 14A464 | EGR system module electrical connector (part of 12B637) |
| 16 | N807309 | Intake manifold shield bolt (2 required) |
| 17 | 9F460 | Intake manifold shield |
| 18 | 14A464 | Fuel injector electrical connector (4 required) (part of 12B637) |

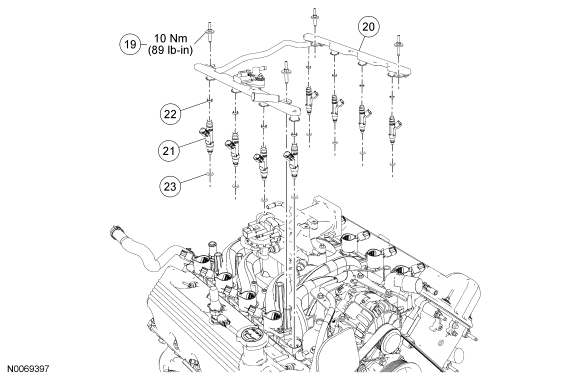

| Item | Part Number | Description |
|---|---|---|
| 19 | N811425 | Fuel rail stud bolt (4 required) |
| 20 | 9F792 | Fuel rail |
| 21 | 9F593 | Fuel injector (8 required) |
| 22 | 9229 | Fuel injector upper O-ring seal (8 required) |
| 23 | 9229 | Fuel injector lower O-ring seal (8 required) |
- For additional information, refer to the procedures.
