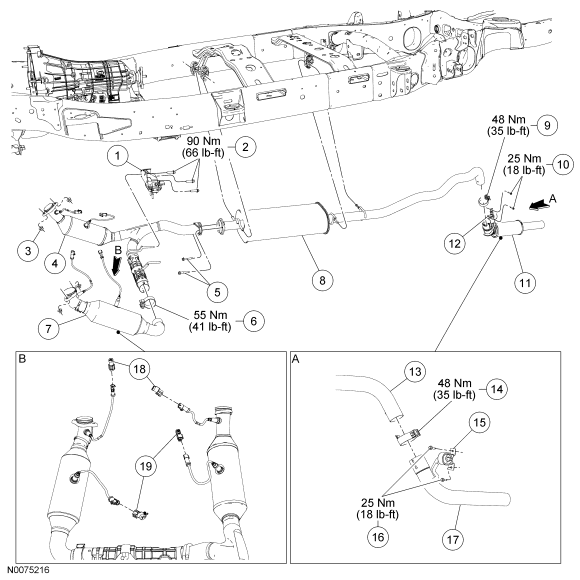

Exhaust System - Exploded View
NOTE:
Rear wheel drive (RWD) shown, four wheel drive (4WD) similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | 6068 | Exhaust and transmission mounting bracket |
| 2 | W711140 | Exhaust and transmission mount bolts |
| 3 | W520514 | Exhaust Y-pipe dual catalytic converter-to-exhaust manifold nut (4 required) |
| 4 | 5E212 | RH catalytic converter |
| 5 | W713248 | RH catalytic converter-to-muffler assembly bolts |
| 6 | 5A231 | RH catalytic converter-to-LH catalytic converter Torca® clamp |
| 7 | 5E212 | LH catalytic converter |
| 8 | 5230 | Muffler assembly |
| 9 | 5A231 | Muffler assembly-to-resonator Torca® clamp |
| 10 | W500225 | Isolator and bracket assembly bolts |
| 11 | 5201 | Resonator |
| 12 | 5260 | Isolator and bracket assembly |
| 13 | 5230 | Muffler assembly |
| 14 | 5A231 | Muffler assembly-to-tailpipe Torca®clamp |
| 15 | 5260 | Isolator and bracket assembly |
| 16 | W500225 | Isolator and bracket assembly bolts |
| 17 | 5202 | Tailpipe |
| 18 | - | Heated oxygen sensor (HO2S) electrical connectors (part of 9D930) |
| 19 | - | Catalyst monitor sensor electrical connectors (part of 15525) |

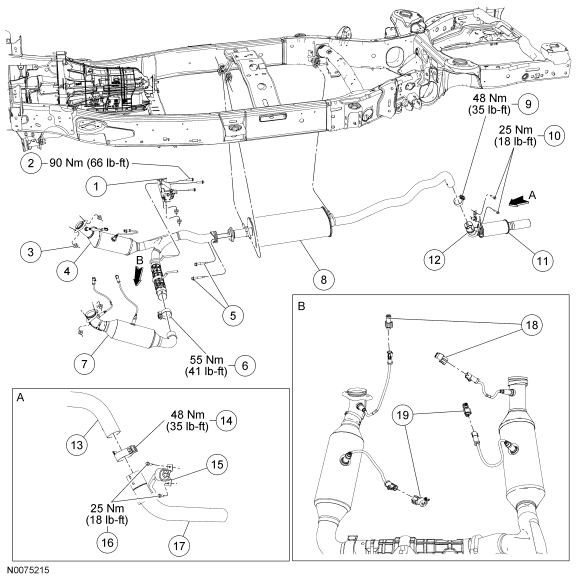

NOTE:
Rear wheel drive (RWD) shown, four wheel drive (4WD) similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | 6068 | Exhaust and transmission mounting bracket |
| 2 | W711140 | Exhaust and transmission mount bolts |
| 3 | W520514 | Exhaust Y-pipe dual catalytic converter-to-exhaust manifold nut (4 required) |
| 4 | 5E212 | RH catalytic converter |
| 5 | W713248 | RH catalytic converter-to-muffler assembly bolts |
| 6 | 5A231 | RH catalytic converter-to-LH catalytic converter Torca® clamp |
| 7 | 5E212 | LH catalytic converter |
| 8 | 5230 | Muffler assembly |
| 9 | 5A231 | Muffler assembly-to-resonator Torca® clamp |
| 10 | W500225 | Isolator and bracket assembly bolts |
| 11 | 5201 | Resonator |
| 12 | 5260 | Isolator and bracket assembly |
| 13 | 5230 | Muffler assembly |
| 14 | 5A231 | Muffler assembly-to-tailpipe Torca® clamp |
| 15 | 5260 | Isolator and bracket assembly |
| 16 | W500225 | Isolator and bracket assembly bolts |
| 17 | 5202 | Tailpipe |
| 18 | - | Heated oxygen sensor (HO2S) electrical connectors (part of 9D930) |
| 19 | - | Catalyst monitor sensor electrical connectors (part of 15525) |
- For additional information, refer to the procedures.
