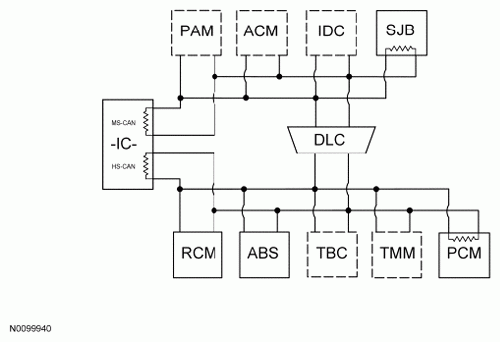

Network Topology
WARNING: This page is about a different car, the 2009 Ford Econoline. However, it is still accessible from the selected car via links, so may be relevant.
MODULE REFERENCE
| Module Name | Network Type | Termination Module |
|---|---|---|
| ABS module (except cutaway chassis) | HS-CAN | No |
| Audio Control Module (ACM) (if equipped) | MS-CAN | No |
| In-dash computer (IDC) (if equipped) | MS-CAN | No |
| Instrument Cluster (IC) | HS-CAN | Yes |
| Gateway module | MS-CAN | Yes |
| PCM | HS-CAN | Yes |
| Restraints Control Module (RCM) (if equipped) | HS-CAN | No |
| Telematics module (TMM) (if equipped) | HS-CAN | No |
| Trailer Brake Control (TBC) module (if equipped) | HS-CAN | No |
| Parking Aid Module (PAM) (if equipped) | MS-CAN | No |
| Smart Junction Box (SJB) | MS-CAN | Yes |
