Transmission Filler Tube: Notes
MATERIAL
| Item | Specification |
|---|---|
| Motorcraft MERCON® LV Automatic Transmission Fluid XT-10-QLV |
MERCON® LV |

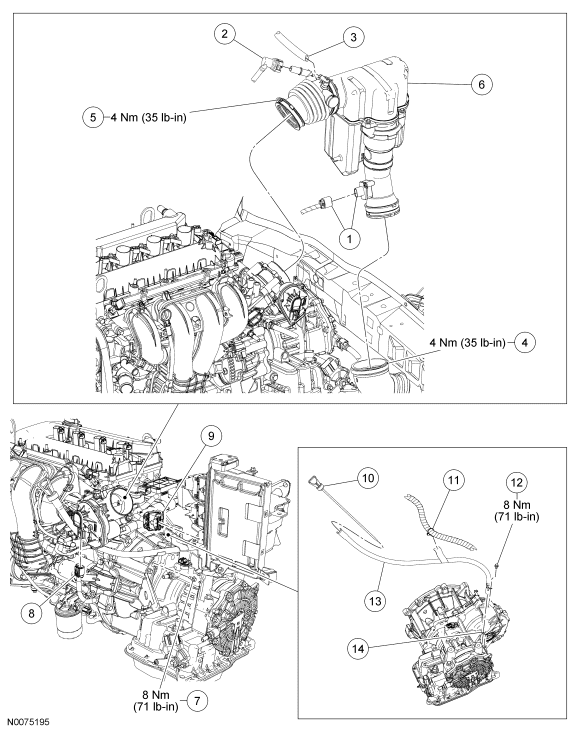

Fig 1: Transmission Fluid Filler Tube - Partial Zero Emissions Vehicle (PZEV) Components With Torque Specifications
| Item | Part Number | Description |
|---|---|---|
| 1 | 14A464 | Mass air flow (MAF) sensor electrical connector |
| 2 | 6758 | Tube assembly - crankcase vent |
| 3 | - | Vacuum hose - brake booster |
| 4 | 9C632 | Air cleaner inlet tube clamp |
| 5 | 9C632 | Air cleaner outlet tube clamp |
| 6 | 9C662 | Air cleaner assembly |
| 7 | W505252 | Transmission fluid filler tube bolt |
| 8 | 14A464 | Throttle control electrical connector |
| 9 | 14A464 | PCM electrical connector |
| 10 | 7A020 | Transmission fluid level indicator |
| 11 | 14A169 | Wiring/power steering hose retainer |
| 12 | W505252 | Transmission fluid filler tube bolt |
| 13 | 7A228 | Transmission fluid filler tube |
| 14 | - | Transmission fluid filler tube O-ring (part of 7A228) |

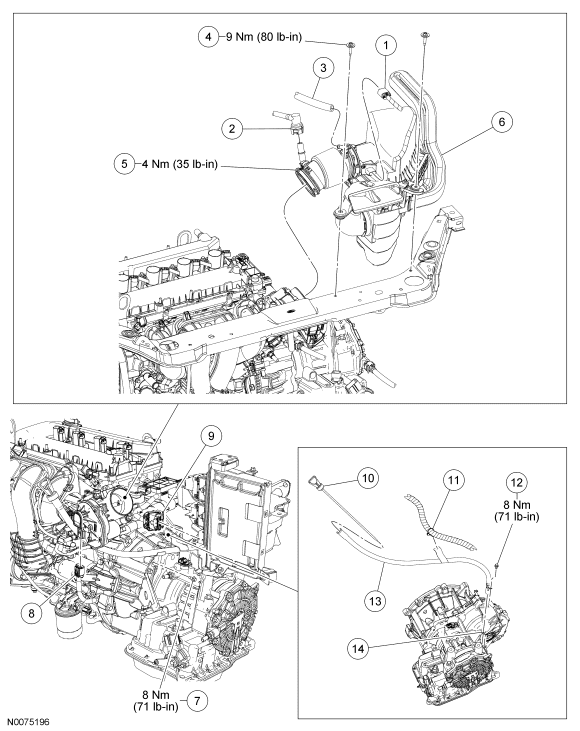

Fig 2: Transaxle Filler Tube - Non-Partial Zero Emissions Vehicle (PZEV) Components With Torque Specifications
| Item | Part Number | Description |
|---|---|---|
| 1 | 14A464 | Mass air flow (MAF) sensor electrical connector |
| 2 | 6758 | Tube assembly - crankcase vent |
| 3 | - | Vacuum hose - brake booster |
| 4 | W701389 | Air cleaner assembly bolt |
| 5 | 9C632 | Air cleaner outlet tube clamp |
| 6 | 9C662 | Air cleaner assembly |
| 7 | W505252 | Transmission fluid filler tube bolt |
| 8 | 14A464 | Throttle control electrical connector |
| 9 | 14A464 | PCM electrical connector |
| 10 | 7A020 | Transmission fluid level indicator |
| 11 | 14A169 | Wiring/power steering hose retainer |
| 12 | W505252 | Transmission fluid filler tube bolt |
| 13 | 7A228 | Transmission fluid filler tube |
| 14 | - | Transmission fluid filler tube O-ring (part of 7A228) |
