Steering Gear: Notes
MATERIAL
| Item | Specification |
|---|---|
| MERCON® V Automatic Transmission Fluid XT-5-QM (or XT-5-QMC) (US); CXT-5-LM12 (Canada) |
MERCON® V |

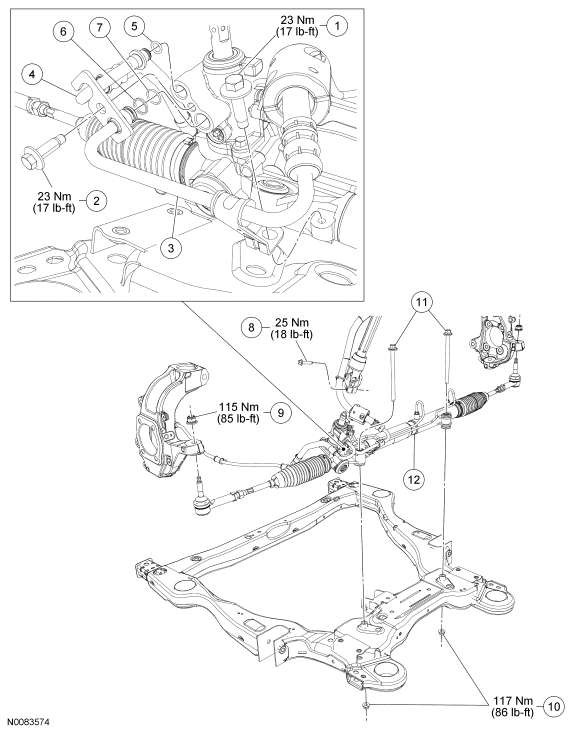

| Item | Part Number | Description |
|---|---|---|
| 1 | W712679 | Pressure line-to-steering gear bracket bolt |
| 2 | W712679 | Power steering line clamp plate bolt |
| 3 | 3A719 | Pressure line |
| 4 | 3A713 | Power steering return line |
| 5 | 3F886-B | Power steering return line O-ring seal |
| 6 | 3B602 | Pressure line secondary O-ring seal |
| 7 | 3F886-A | Pressure line primary O-ring seal |
| 8 | W712961 | Steering column shaft-to-steering gear bolt |
| 9 | W710015 | Tie-rod end nut (2 required) |
| 10 | W520515 | Steering gear nuts (2 required) |
| 11 | W713000 | Steering gear bolts (2 required) |
| 12 | 3504 | Steering gear |

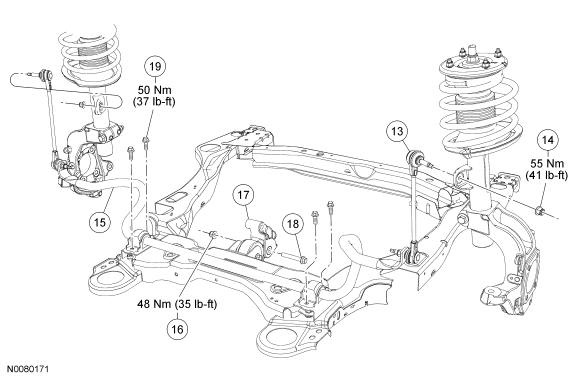

| Item | Part Number | Description |
|---|---|---|
| 13 | 5K484 | Stabilizer bar link (LH/RH) |
| 14 | W520213 | Stabilizer bar link upper nut (2 required) |
| 15 | 5482 | Stabilizer bar |
| 16 | N802068 | Roll resistor bracket-to-transaxle nut |
| 17 | 6F069 | Roll resistor bracket |
| 18 | W710736 | Roll resistor bracket through bolt |
| 19 | W713692 | Stabilizer bar bracket bolt (4 required) |
