Electrical Component Locator: Connectors
CONNECTORS LOCATION

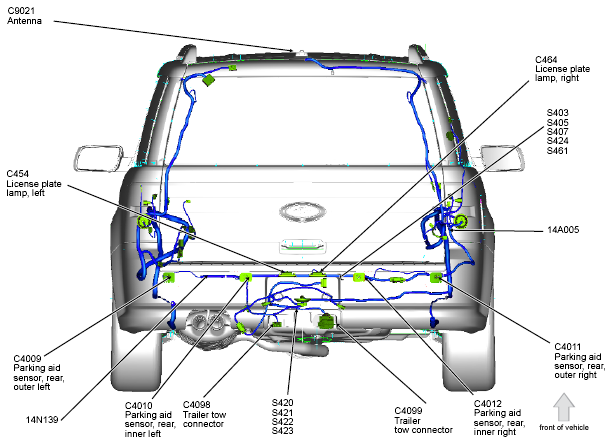

| Component | Location |
|---|---|
| C133 (Black, 2 Pin) | Left front comer of engine compartment. See Figure. |
| C134 (Black, 2 Pin) | Top right side of engine. See Figure. |
| C140 (Black, 70 Pin) | Top left front of engine. See Figure. |
| C145 (Black, 14 Pin) | Top of transmission. See Figure. |
| C192 (Black, 2 Pin) | Top center of engine. See Figure. |
| C210 (White, 59 Pin) | Left side of dash. See Figure. |
| C211 (Black, 59 Pin) | Left kick panel. See Figure. |
| C212 (Black, 59 Pin) | Right kick panel. See Figure. |
| C213 (White, 40 Pin) | Left side of dash. See Figure. |
| C214 (Green, 22 Pin) | Under left end of dash. See Figure. |
| C311 (Gray, 12 Pin) | Under driver's seat. See Figure. |
| C312 (Black, 59 Pin) | Center console. See Figure. |
| C313 (White, 4 Pin) | Center console. See Figure. |
| C314 (Gray, 6 Pin) | Base of left "C" pillar. See Figure. |
| C315 (Black, 14 Pin) | Under center rear of vehicle. See Figure. |
| C316 (Gray, 12 Pin) | Under front passenger's seat. See Figure. |
| C327 (White, 4 Pin) | Center console. See Figure. |
| C328 (Black, 34 Pin) | Right kick panel. See Figure. |
| C339 (Gray, 14 Pin) | Right "B" pillar. See Figure. |
| C340 (Gray, 14 Pin) | Left "B" pillar. See Figure. |
| C411 (Black, 16 Pin) | Right side of luggage compartment. See Figure. |
| C432 (Black, 4 Pin) | Liftgate assembly. See Figure. |
| C510 (Black, 59 Pin) | Left kick panel. See Figure. |
| C610 (White, 59 Pin) | Right kick panel. See Figure. |
| C913 (Gray, 12 Pin) | Top of left "D" pillar. See Figure. |
| C925 (Gray, 24 Pin) | Right "A" pillar. See Figure. |
| C983 (Gray, 13 Pin) | Top of left "D" pillar. See Figure. |
| C1010 (Non Turbo) (Black, 16 Pin) | Top left side of engine. See Figure. |
| C1010 (Turbo) (Black, 16 Pin) | Top of engine. See Figure. |
| C1033 (Black, 4 Pin) | Rear of engine. See Figure. |
| C1045 (Gray, 10 Pin) | Left kick panel. See Figure. |
| C1046 (Black, 12 Pin) | Top of engine. See Figure. |
| C1047 (Black, 6 Pin) | Top rear of engine. See Figure. |
| C2239 (Gray, 6 Pin) | Right side of dash. See Figure. |
| C3007 (Gray, 14 Pin) | Left "D" pillar. See Figure. |
| C3047 (White, 4 Pin) | Center console. See Figure. |
| C3049 (Black, 34 Pin) | Left kick panel. See Figure. |
| C3050 (Black, 59 Pin) | Left kick panel. See Figure. |
| C3051 (White, 20 Pin) | Under passenger's seat. See Figure. |
| C3052 (White, 20 Pin) | Driver's seat back. See Figure. |
| C3133 (Black, 8 Pin) | Base of left "C" pillar. See Figure. |
| C3134 (Black, 8 Pin) | Base of right "B" pillar. See Figure. |
| C3137 (White, 2 Pin) | Under passenger's seat. See Figure. |
| C3138 (White, 2 Pin) | Under driver's seat. See Figure. |
| C3205 (White, 20 Pin) | Under driver's seat. See Figure. |
| C3206 (Gray, 10 Pin) | Right "D" pillar. See Figure. |

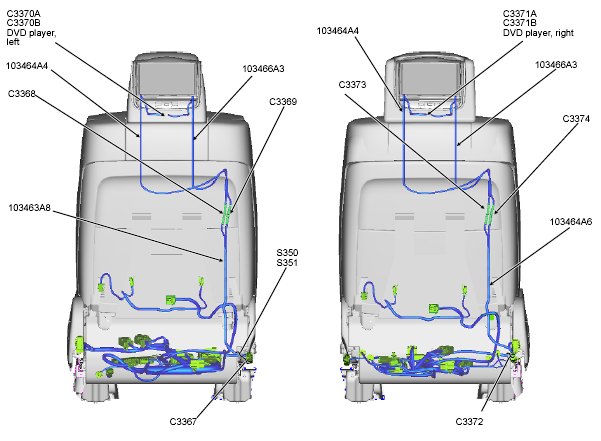

| C3367 (Gray, 12 Pin) | Base of driver's seat back. See Figure. |
| C3368 (Black, 6 Pin) | In driver's seat back. See Figure. |
| C3369 (White, 6 Pin) | In driver's seat back. See Figure. |
| C3372 (Gray, 12 Pin) | Base of front passenger's seat back. See Figure. |
| C3373 (Black, 6 Pin) | In front passenger's seat back. See Figure. |
| C3374 (White, 6 Pin) | In front passenger's seat back. See Figure. |
