Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|
| C139 (Non-Turbo) (Black, 14 Pin) | Left side of engine compartment. See Figure. |
| C139 (Turbo) (Black, 14 Pin) | Left side of engine compartment. See Figure. |
| C145 (Black, 2 Pin) | Right front of engine compartment. See Figure. |
| C146 (Black, 2 Pin) | Left front of engine compartment. See Figure. |
| C192 (Black, 2 Pin) | Top of engine. See Figure. |
| C210 (Black, 59 Pin) | Left kick panel. See Figure. |
| C211 (Black, 59 Pin) | Left kick panel. See Figure. |
| C212 (Black, 59 Pin) | Right kick panel. See Figure. |
| C213 (Gray, 6 Pin) | Top of HVAC unit. See Figure. |
| C214 (Black, 59 Pin) | Under center console. See Figure. |
| C215 (Black, 59 Pin) | Left kick panel. See Figure. |
| C219 (White, 10 Pin) | Base of left "A" pillar. See Figure. |
| C237 (Gray, 20 Pin) | Base of right "A" pillar. See Figure. |
| C300 (Black, 59 Pin) | Under driver's seat. See Figure. |
| C311 (Black, 34 Pin) | Under driver's seat. See Figure. |
| C312 (Black, 34 Pin) | Under front passenger's seat. See Figure. |
| C314 (White, 8 Pin) | Under center console. See Figure. |
| C315 (Black, 2 Pin) | Under right rear of vehicle. See Figure. |
| C316 (Gray, 14 Pin) | Right "B" pillar. See Figure. |
| C327 (Gray, 14 Pin) | Left "B" pillar. See Figure. |
| C339 (Yellow, 2 Pin) | Under front passenger's seat. See Figure. |
| C340 (Black, 20 Pin) | Under front passenger's seat. See Figure. |
| C405 (Black, 12 Pin) | Left rear of luggage compartment. See Figure. |
| C913 (Black, 8 Pin) | Center front of roof. See Figure. |
| C1010 (Black, 16 Pin) | Right rear of engine compartment. See Figure. |

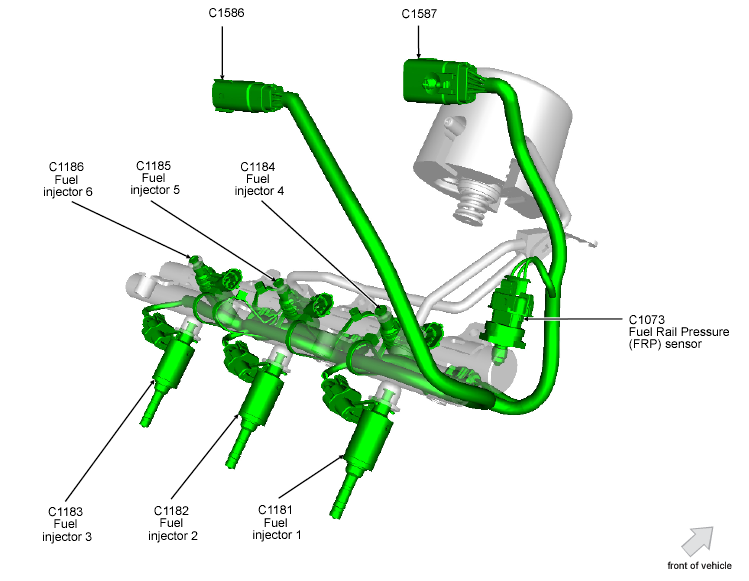

| C1586 (Black, 6 Pin) | Top of engine. See Figure. |
| C1587 (Black, 12 Pin) | Top of engine. See Figure. |
| C1590 (Black, 4 Pin) | Left side of engine. See Figure. |
| C3007 (Gray, 6 Pin) | Under rear of vehicle. See Figure. |
| C3047 (Gray, 16 Pin) | Base of right "C" pillar. See Figure. |
| C3050 (Black, 20 Pin) | Under driver's seat. See Figure. |
| C3051 (Yellow, 2 Pin) | Under driver's seat. See Figure. |
| C3138 (Black, 59 Pin) | Left kick panel. See Figure. |
| C3139 (Black, 59 Pin) | Right kick panel. See Figure. |
| C3309 (White, 2 Pin) | Under left rear of vehicle. See Figure. |
| C3381 (Black, 34 Pin) | Under driver's seat. See Figure. |
| C3382 (Black, 34 Pin) | Under front passenger's seat. See Figure. |
