Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|
| C110 (Black, 16 Pin) | Top rear of engine. See Figure. |
| C126 (Gray, 6 Pin) | Left side of engine compartment. See Figure. |
| C139 (Black, 1 Pin) | Right rear of engine. See Figure. |
| C211 (Green, 20 Pin) | Right kick panel. See Figure. |
| C213 (Gray, 40 Pin) | Left rear corner of engine compartment. See Figure. |
| C215 (Brown, 40 Pin) | Left rear corner of engine compartment. See Figure. |
| C219 (White, 20 Pin) | Left kick panel. See Figure. |

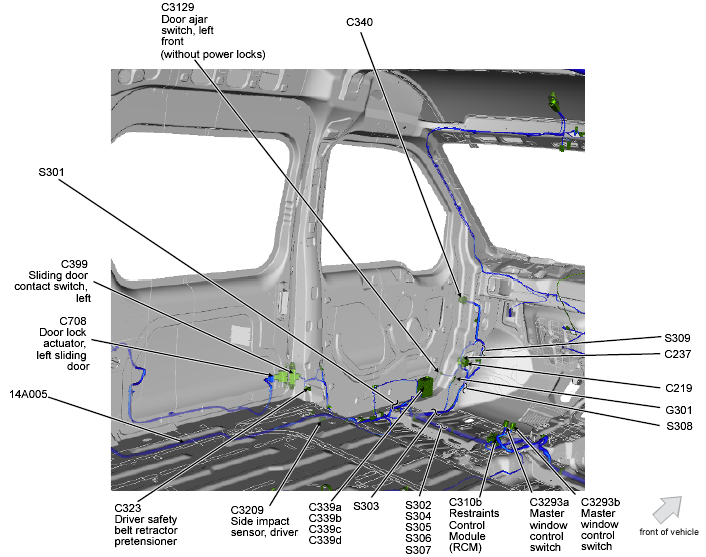

| C237 (Green, 20 Pin) | Left kick panel. See Figure. |
| C268 (Black, 24 Pin) | Right side of dash. See Figure. |
| C339A (Black, 2 Pin) | Under driver's seat. See Figure. |
| C339B (Black, 2 Pin) | Under driver's seat. See Figure. |
| C339C (Violet/Black, 2 Pin) | Under driver's seat. See Figure. |
| C340A (Black, 2 Pin) | Under passenger's seat. See Figure. |
| C340B (Orange/Black, 2 Pin) | Under passenger's seat. See Figure. |
| C340C (Green/Black, 2 Pin) | Under passenger's seat. See Figure. |
| C340D (Black, 2 Pin) | Under passenger's seat. See Figure. |
| C340E (Black, 2 Pin) | Under passenger's seat. See Figure. |
| C340F (Blue/Black, 2 Pin) | Under passenger's seat. See Figure. |

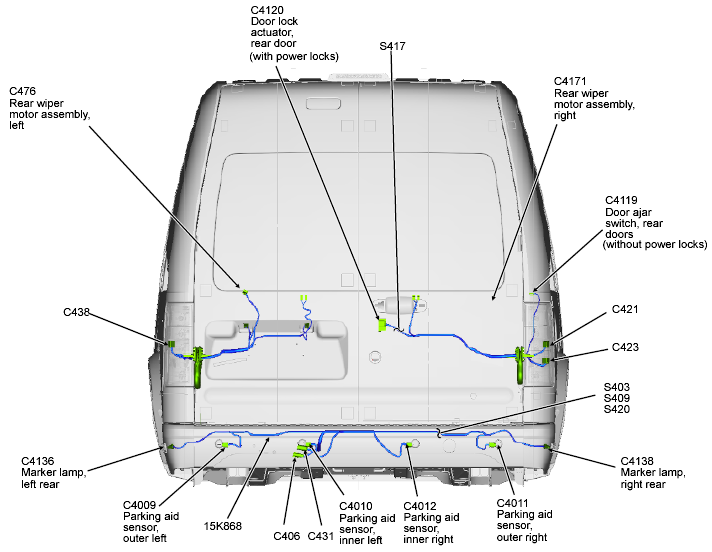

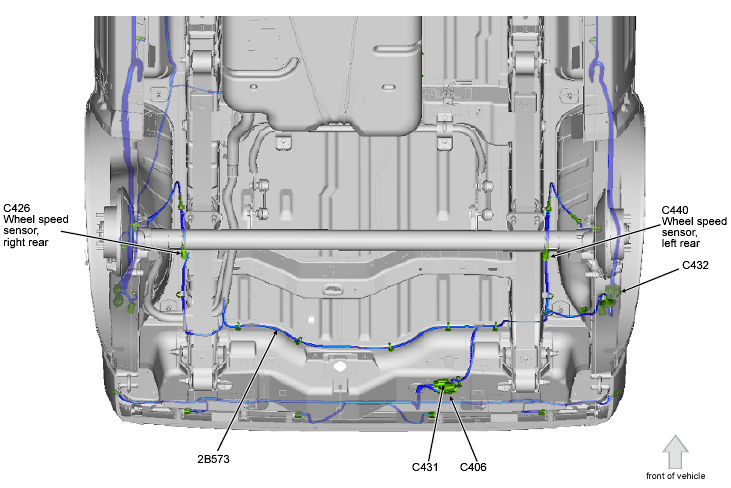

| C406 (Gray, 4 Pin) | Behind left center of rear bumper. See Figure. |
| C421 (Gray, 10 Pin) | Right "D" pillar. See Figure. |
| C423 (Gray, 8 Pin) | Right "D" pillar. See Figure. |
| C431 (Black, 6 Pin) | Behind left center of rear bumper. See Figure. |

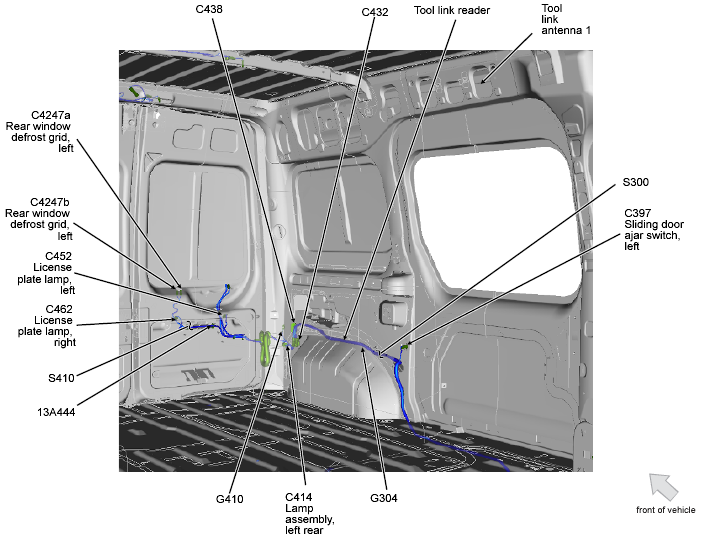

| C432 (Gray, 14 Pin) | Base of left "D" pillar. See Figure. |
| C438 (Gray, 8 Pin) | Base of left "D" pillar. See Figure. |

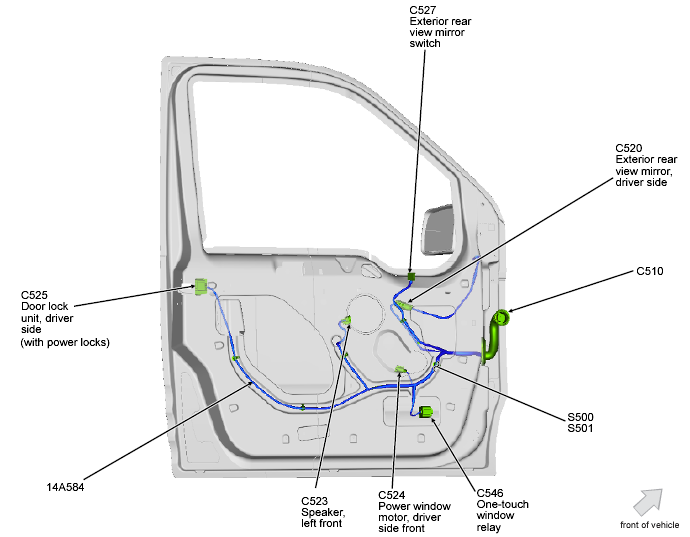

| C510 (Black, 20 Pin) | Left "A" pillar. See Figure. |

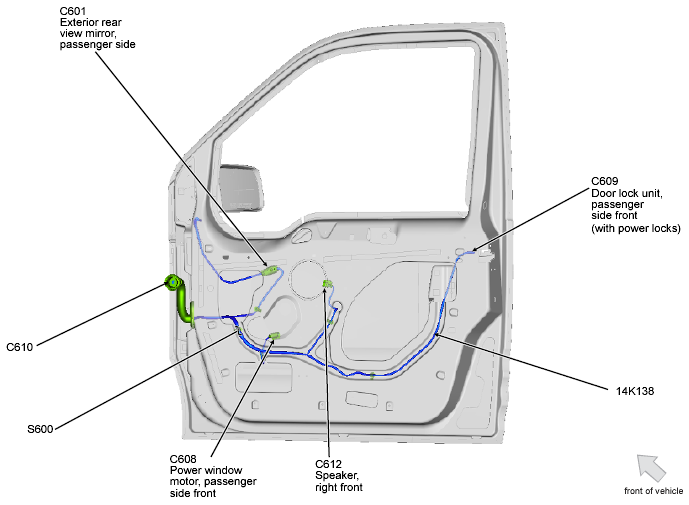

| C610 (Black, 20 Pin) | Right "A" pillar. See Figure. |
| C1045 (Black, 16 Pin) | Top rear of engine. See Figure. |
| C3249 (Gray, 4 Pin) | Right end of dash. See Figure. |
