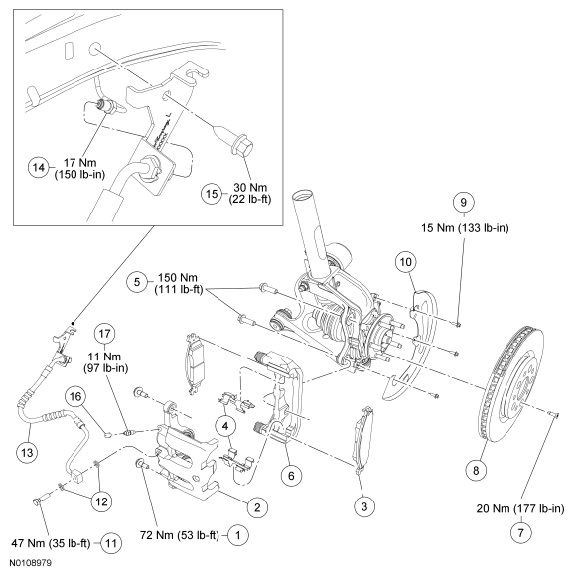

Exploded View
ITEM DESCRIPTION CHART
| Item | Service Part Number | Description | Torque |
|---|---|---|---|
| 1 | part of service kit 2386 | Brake caliper guide pin bolt (2 required) | 72 Nm (53 lb-ft) |
| 2 | 2B120 Right Hand (RH) / 2B121 Left Hand (LH) | Brake caliper | - |
| 3 | part of service kit 2001 | Brake pad | - |
| 4 | part of service kit 2001 | Spring clips (2 required) | - |
| 5 | W715091 | Brake caliper anchor plate bolts (2 required) | 150 Nm (111 lb-ft) |
| 6 | 2B292 Right Hand (RH) / 2B293 Left Hand (LH) | Brake caliper anchor plate | - |
| 7 | W708733 | Brake disc screw | 20 Nm (177 lb-in) |
| 8 | 1125 | Brake disc | - |
| 9 | W505255 | Brake disc shield bolt (3 required) | 15 Nm (133 lb-in) |
| 10 | 2K004 Right Hand (RH) / 2K005 Left Hand (LH) | Brake disc shield | - |
| 11 | 385116 | Brake caliper flow bolt 47 Nm (35 lb-ft) | - |
| 12 | 388949 | Copper washers (2 required) | - |
| 13 | 2078 Right Hand (RH) / 2B557 Left Hand (LH) | Brake flexible hose | - |
| 14 | part of 2C296 | Brake tube fitting | 17 Nm (150 lb-in) |
| 15 | W704911 | Brake flexible hose bracket bolt | 30 Nm (22 lb-ft) |
| 16 | part of 2208 | Bleeder screw cap | - |
| 17 | 2208 | Bleeder screw | 11 Nm (97 lb-in) |
