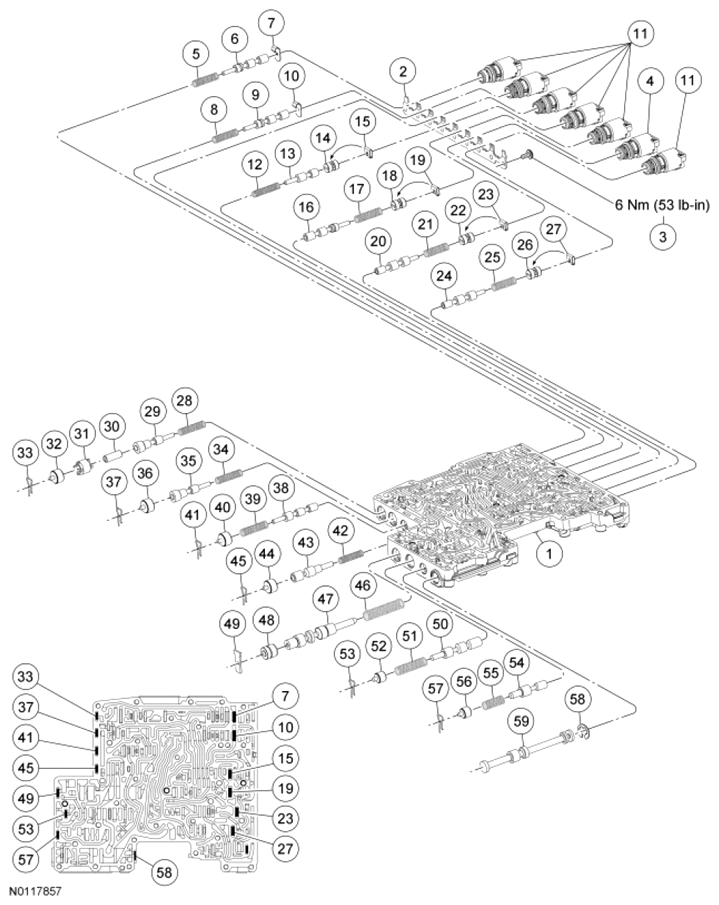

Main Control Lower Half
PARTS DESCRIPTION CHART
| Item | Part Number | Description |
|---|---|---|
| 1 | - | Main control valve assembly (lower half) |
| 2 | - | Transmission shift control solenoid hold-down bracket |
| 3 | - | Transmission shift control solenoid hold-down bracket bolt M5 x 0.80 x 12 (8 required) |
| 4 | 7G484 | Transmission ON/OFF shift solenoid |
| 5 | - | Transmission clutch valve spring |
| 6 | - | Transmission clutch A latch valve |
| 7 | - | Transmission spring retainer plate |
| 8 | - | Transmission clutch valve spring |
| 9 | - | Transmission clutch B latch valve |
| 10 | 7F194 | Transmission spring retainer plate |
| 11 | 7G383 | Transmission Variable Force Solenoid (VFS) (6 required) |
| 12 | - | Transmission solenoid regulator valve spring |
| 13 | - | Transmission solenoid pressure regulator valve |
| 14 | - | Transmission solenoid plug |
| 15 | 7G007 | Transmission valve plug retainer |
| 16 | - | Transmission clutch D1 latch valve |
| 17 | - | Transmission clutch valve spring |
| 18 | - | Transmission solenoid plug |
| 19 | 7G007 | Transmission valve plug retainer |
| 20 | - | Transmission drive enable valve |
| 21 | - | Transmission solenoid valve spring |
| 22 | - | Transmission solenoid plug |
| 23 | 7G007 | Transmission valve plug retainer |
| 24 | - | Transmission solenoid multiplex valve |
| 25 | - | Transmission solenoid valve spring |
| 26 | - | Transmission solenoid plug |
| 27 | 7G007 | Transmission valve plug retainer |
| 28 | - | Transmission clutch valve spring |
| 29 | - | Transmission clutch A pressure regulator valve |
| 30 | - | Transmission clutch regulator valve sleeve |
| 31 | - | Transmission valve return plug |
| 32 | - | Transmission valve return plug |
| 33 | 7G077 | Transmission valve plug return clip |
| 34 | - | Transmission clutch valve spring |
| 35 | - | Transmission clutch E pressure regulator valve |
| 36 | - | Transmission valve return plug |
| 37 | 7G007 | Transmission valve plug return clip |
| 38 | - | Transmission clutch E latch valve |
| 39 | - | Transmission clutch control valve spring |
| 40 | - | Transmission valve return plug |
| 41 | 7G007 | Transmission valve plug return clip |
| 42 | - | Transmission bypass clutch control valve spring |
| 43 | - | Transmission bypass clutch control valve |
| 44 | - | Transmission valve return plug |
| 45 | 7G007 | Transmission valve plug return clip |
| 46 | - | Transmission manual oil pressure regulator valve spring |
| 47 | - | Transmission main oil pressure regulator valve |
| 48 | - | Transmission manual oil pressure regulator valve sleeve |
| 49 | 7G007 | Transmission valve plug return clip |
| 50 | - | Transmission converter regulator valve |
| 51 | - | Transmission converter regulator valve spring |
| 52 | - | Transmission valve return plug |
| 53 | 7G007 | Transmission valve plug return clip |
| 54 | - | Transmission lube control valve |
| 55 | - | Transmission lube control valve spring |
| 56 | - | Transmission valve return plug |
| 57 | 7G007 | Transmission valve plug return clip |
| 58 | W527007-S | Retaining ring |
| 59 | - | Transmission control manual valve |
