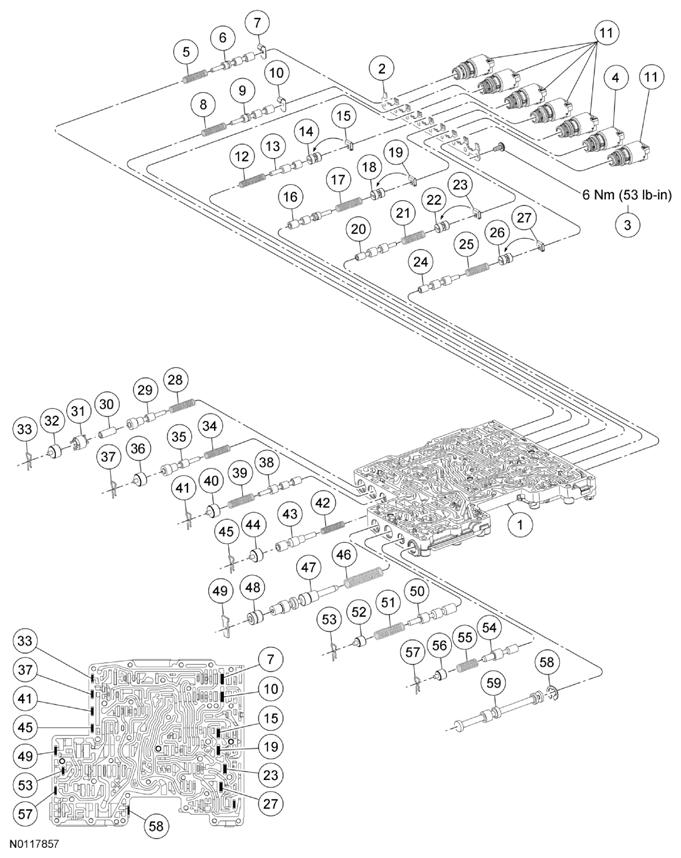

| 1 |
- |
Main control valve assembly (lower half) |
| 2 |
- |
Transmission shift control solenoid hold-down bracket |
| 3 |
- |
Transmission shift control solenoid hold-down bracket bolt M5 x 0.80 x 12 (8 required) |
| 4 |
7G484 |
Transmission ON/OFF shift solenoid |
| 5 |
- |
Transmission clutch valve spring |
| 6 |
- |
Transmission clutch A latch valve |
| 7 |
- |
Transmission spring retainer plate |
| 8 |
- |
Transmission clutch valve spring |
| 9 |
- |
Transmission clutch B latch valve |
| 10 |
7F194 |
Transmission spring retainer plate |
| 11 |
7G383 |
Transmission Variable Force Solenoid (VFS) (6 required) |
| 12 |
- |
Transmission solenoid regulator valve spring |
| 13 |
- |
Transmission solenoid pressure regulator valve |
| 14 |
- |
Transmission solenoid plug |
| 15 |
7G007 |
Transmission valve plug retainer |
| 16 |
- |
Transmission clutch D1 latch valve |
| 17 |
- |
Transmission clutch valve spring |
| 18 |
- |
Transmission solenoid plug |
| 19 |
7G007 |
Transmission valve plug retainer |
| 20 |
- |
Transmission drive enable valve |
| 21 |
- |
Transmission solenoid valve spring |
| 22 |
- |
Transmission solenoid plug |
| 23 |
7G007 |
Transmission valve plug retainer |
| 24 |
- |
Transmission solenoid multiplex valve |
| 25 |
- |
Transmission solenoid valve spring |
| 26 |
- |
Transmission solenoid plug |
| 27 |
7G007 |
Transmission valve plug retainer |
| 28 |
- |
Transmission clutch valve spring |
| 29 |
- |
Transmission clutch A pressure regulator valve |
| 30 |
- |
Transmission clutch regulator valve sleeve |
| 31 |
- |
Transmission valve return plug |
| 32 |
- |
Transmission valve return plug |
| 33 |
7G077 |
Transmission valve plug return clip |
| 34 |
- |
Transmission clutch valve spring |
| 35 |
- |
Transmission clutch E pressure regulator valve |
| 36 |
- |
Transmission valve return plug |
| 37 |
7G007 |
Transmission valve plug return clip |
| 38 |
- |
Transmission clutch E latch valve |
| 39 |
- |
Transmission clutch control valve spring |
| 40 |
- |
Transmission valve return plug |
| 41 |
7G007 |
Transmission valve plug return clip |
| 42 |
- |
Transmission bypass clutch control valve spring |
| 43 |
- |
Transmission bypass clutch control valve |
| 44 |
- |
Transmission valve return plug |
| 45 |
7G007 |
Transmission valve plug return clip |
| 46 |
- |
Transmission manual oil pressure regulator valve spring |
| 47 |
- |
Transmission main oil pressure regulator valve |
| 48 |
- |
Transmission manual oil pressure regulator valve sleeve |
| 49 |
7G007 |
Transmission valve plug return clip |
| 50 |
- |
Transmission converter regulator valve |
| 51 |
- |
Transmission converter regulator valve spring |
| 52 |
- |
Transmission valve return plug |
| 53 |
7G007 |
Transmission valve plug return clip |
| 54 |
- |
Transmission lube control valve |
| 55 |
- |
Transmission lube control valve spring |
| 56 |
- |
Transmission valve return plug |
| 57 |
7G007 |
Transmission valve plug return clip |
| 58 |
W527007-S |
Retaining ring |
| 59 |
- |
Transmission control manual valve |
