Hydraulic Control Unit (HCU): Notes
MATERIAL SPECIFICATIONS
| Item | Specification |
|---|---|
| High Performance DOT 3 Motor Vehicle Brake Fluid PM-1-C (US); CPM-1-C (Canada) |
WSS-M6C62-A or WSS-M6C65-A1 |

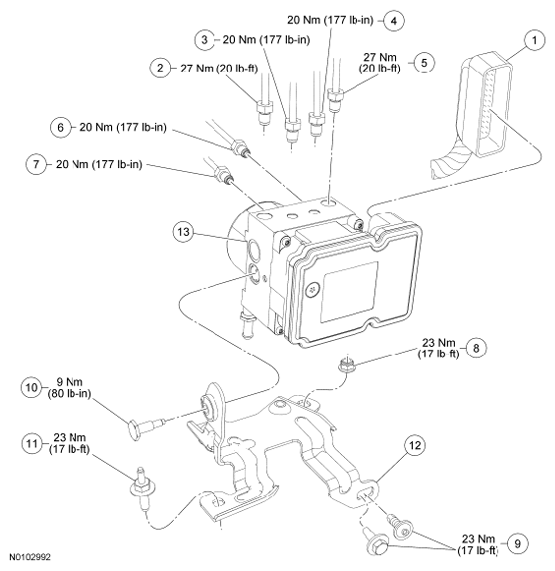

| Item | Part Number | Description |
|---|---|---|
| 1 | - | ABS module electrical connector (part of 14290) |
| 2 | - | Master cylinder secondary brake tube fitting (part of 2C360) |
| 3 | - | RH front brake tube fitting (part of 2263) |
| 4 | - | Rear back pressure valve brake tube fitting (part of 2C360) |
| 5 | - | Master cylinder primary brake tube fitting (part of 2C360) |
| 6 | - | Rear back pressure valve brake tube fitting (part of 2C360) |
| 7 | - | LH front brake tube fitting (part of 2C360) |
| 8 | W520102 | Hydraulic Control Unit (HCU) bracket-to-frame nut |
| 9 | W712710 | HCU bracket-to-frame bolt (Torx head) (3.5L only) |
| 9 | W505433 | HCU bracket-to-frame bolt (hex head) all other engines |
| 10 | 2C398 | HCU bracket-to-HCU bolt |
| 11 | W704925 | HCU bracket-to-frame stud bolt |
| 12 | 2C304 | HCU bracket |
| 13 | 2C346 | HCU |
