Seat Exploded View, Second Row
WARNING: This page is about a different car, the 2015 Lincoln MKT. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
For information on Ford Color Coded Illustrations refer to COLOR-CODING - FORD
.
Seat - Exploded View, Second Row

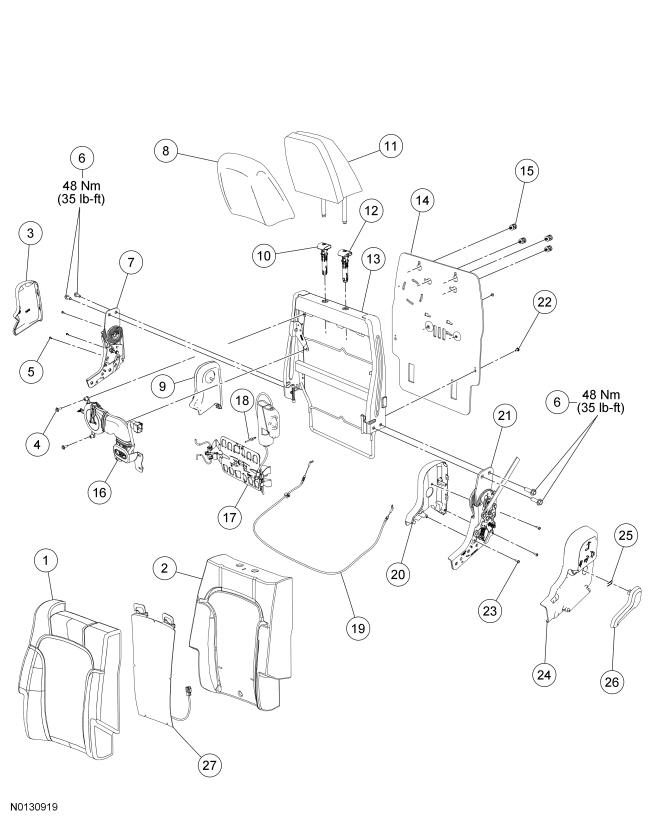

40 Percent Seat Backrest
WARNING:
Before beginning any service procedure in this service information, refer to Safety Warnings in SERVICE INFORMATION
NOTE:
Seat without inflatable safety belts shown, seat with inflatable safety belts similar.
NOTE:
LH shown, RH similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | 66600 RH/66601 LH RH/66601 LH | Backrest trim cover |
| 2 | 66800 without heat/64810 with heat without heat/64810 with heat | Backrest foam pad |
| 3 | 61349 | Inboard recliner outer cover |
| 4 | W707382 | Screw (2 required) |
| 5 | W506943 | Screw (3 required) |
| 6 | W505153 | Recliner-to-backrest bolts |
| 7 | 61382 | Inboard recliner |
| 8 | 501A04 | Head restraint cover |
| 9 | 61349 | Inboard recliner inner cover |
| 10 | 610A16 | Head restraint guide, locking |
| 11 | 611A08 | Head restraint |
| 12 | 610A18 | Head restraint guide, non-locking |
| 13 | 613A38 | Backrest frame |
| 14 | 40300 | Backrest hard back panel |
| 15 | - | Pin-type retainers (part of 40300) (4 required) |
| 16 | 19N550 | Backrest Thermo-Electric Device (TED) |
| 17 | 65500 | Power lumbar |
| 18 | W711841 | Rivet |
| 19 | - | Recliner cable (part of 61382) |
| 20 | 67460 | Outboard recliner inner cover |
| 21 | 61383 | Outboard recliner |
| 22 | 56910 | Backrest hard back panel-to-backrest frame screws (2 required) |
| 23 | W506943 | Screw (3 required) |
| 24 | 67460 | Outboard recliner outer cover |
| 25 | W790123 | Spring clip |
| 26 | 617D35 | Recliner handle |
| 27 | - | Backrest heater mat (part of 64810) |

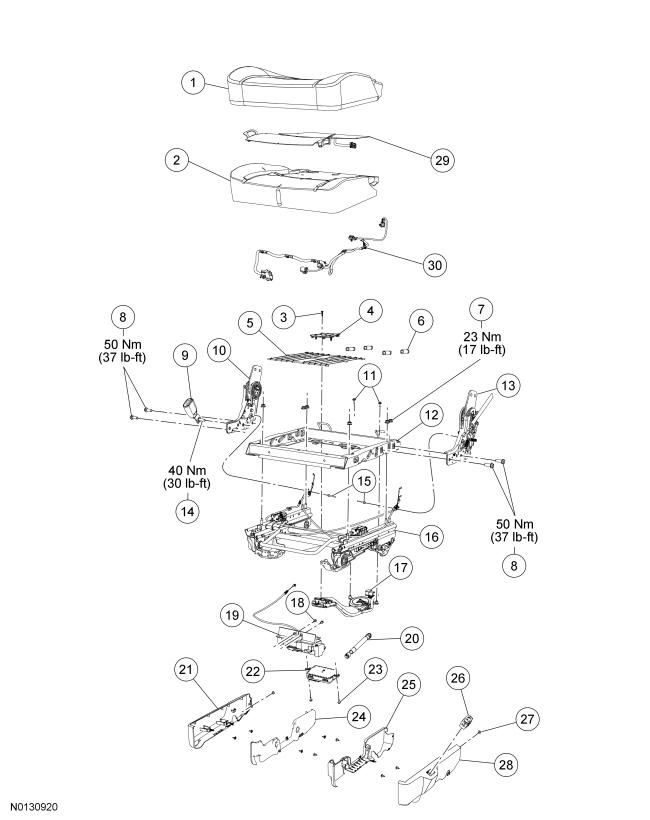

40 Percent Seat Cushion
NOTE:
Seat without inflatable safety belts shown, seat with inflatable safety belts similar.
NOTE:
LH shown, RH similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | 63804 RH/63805 LH RH/63805 LH | Cushion trim cover |
| 2 | 63841 | Cushion foam pad |
| 3 | - | Screw (part of 19N550) |
| 4 | - | Adapter (part of 19N550) |
| 5 | - | Flex mat (part of 63160) |
| 6 | - | Flex mat spring (part of 63160) (4 required) |
| 7 | W520112 | Cushion frame-to-seat track nuts (6 required) |
| 8 | W505153 | Recliner-to-cushion frame bolts |
| 9 | 60044 | Safety belt buckle |
| 10 | 61382 | Inboard recliner |
| 11 | W707382 | Cushion Thermo-Electric Device (TED) screws |
| 12 | 63160 | Cushion frame |
| 13 | 61383 | Outboard recliner |
| 14 | W707957 | Safety belt buckle bolt (part of 60044) |
| 15 | W715435 | Rivets |
| 16 | 606A50 | Seat track |
| 17 | 19N550 | Cushion TED |
| 18 | W506841 | Power-fold seat motor screw (2 required) |
| 19 | 600E22 | Power-fold seat motor |
| 20 | 624B74 | Strut |
| 21 | 63388 | Seat track inboard outer cover |
| 22 | 14C724 | Passenger Climate Controlled Seat Module - 2 (PCSM-2) |
| 23 | W505153 | Screw (2 required) |
| 24 | 63386 | Seat track inboard inner cover |
| 25 | 63387 | Seat track outboard inner cover |
| 26 | 14C715 | Power lumbar switch |
| 27 | 56910 | Screw (10 required) |
| 28 | 63389 | Seat track outboard outer cover |
| 29 | - | Cushion heater mat (part of 63841) |
| 30 | 14A699 | Seat wire harness |

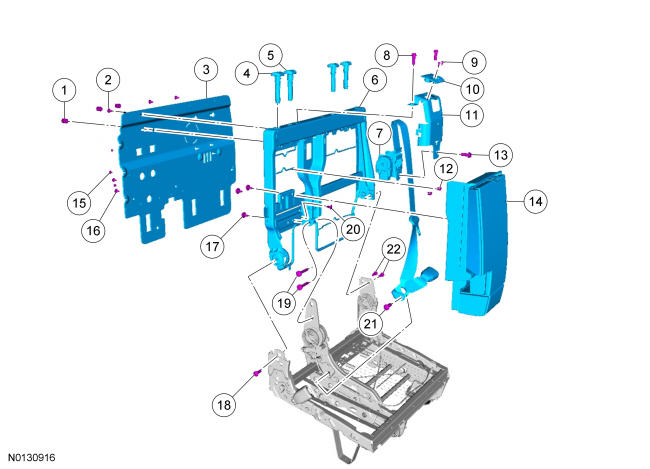

60 Percent Backrest and Attachments
NOTE:
Seat without inflatable safety belts shown, seat with inflatable safety belts similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | Part of 60509 of 60509 | Retainer (3 required) |
| 2 | W705589 | Pin-type retainer (3 required) |
| 3 | 60509 | Hard back panel |
| 4 | 610A16 | Head restraint guide, locking (3 required) |
| 5 | 610A18 | Head restraint guide, non-locking |
| 6 | 613A39 | Backrest frame |
| 7 | 600A38 | Safety belt retractor and safety belt buckle assembly |
| 8 | W790117 | Safety belt retractor guide bolts (2 required) |
| 9 | W711129 | Safety belt guide cover screw (2 required) |
| 10 | 611A70/624A08/624A08 | Safety belt guide cover |
| 11 | 613D10 | Safety belt guide |
| 12 | W713010 | Clip (2 required) |
| 13 | - | Safety belt retractor-to-safety belt guide bolt |
| 14 | 67112 | Armrest assembly |
| 15 | 56910 | Hard back panel-to-backrest frame screw (3 required) |
| 16 | W705589 | Pin-type retainer (2 required) |
| 17 | W710709 | Armrest-to-backrest screw (3 required) |
| 18 | W712962 | Backrest pivot bolt |
| 19 | W713744 | Inboard recliner-to-backrest frame bolt |
| 20 | W705589 | Pin-type retainer |
| 21 | N807750 | Safety belt anchor-to-inboard recliner bolt |
| 22 | W790117 | Outboard recliner-to-backrest frame bolt (2 required) |

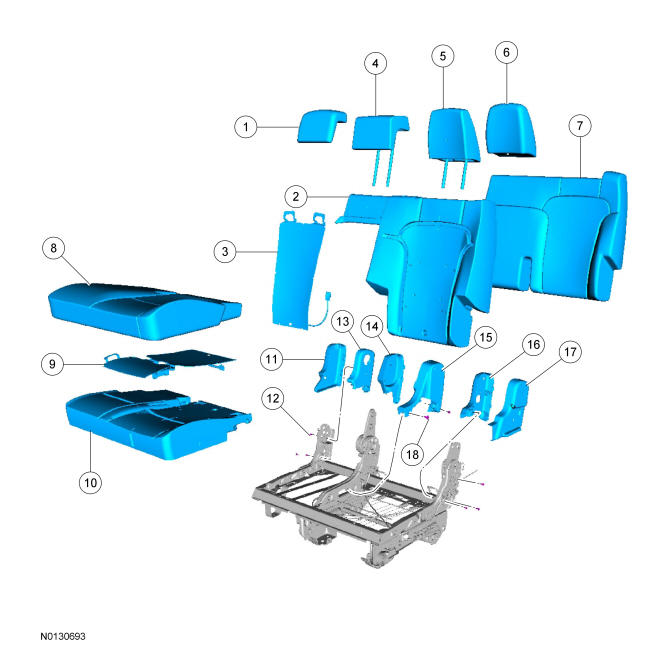

60 Percent Covers, Foams and Trim
NOTE:
Seat without inflatable safety belts shown, seat with inflatable safety belts similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | 501A04 | Head restraint cover, center |
| 2 | 64811 with heat/66801 without heat with heat/66801 without heat | Backrest foam pad |
| 3 | Part of 64811 of 64811 | Backrest heater mat |
| 4 | 611A08 | Head restraint assembly, center |
| 5 | 611A08 | Head restraint assembly, LH |
| 6 | 501A04 | Head restraint cover, LH |
| 7 | 66601 | Backrest cover |
| 8 | 63805 | Cushion cover |
| 9 | Part of 63841 of 63841 | Cushion heater mat |
| 10 | 63841 | Cushion foam pad |
| 11 | 61349 | Outboard pivot hinge cover |
| 12 | W506943 | Screw (7 required) |
| 13 | 61349 | Inboard pivot hinge cover |
| 14 | 61348 | Inboard recliner cover |
| 15 | 61348 | Inboard recliner cover |
| 16 | 67460 | Outboard recliner inner cover |
| 17 | 67460 | Outboard recliner outboard cover |
| 18 | W705589 | Pin-type retainer (3 required) |

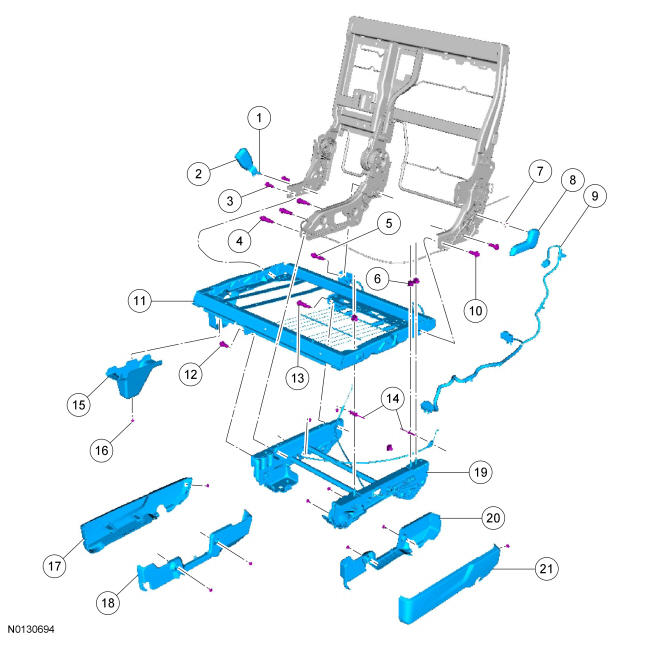

60 Percent Cushion and Attachments
NOTE:
Seat without inflatable safety belts shown, seat with inflatable safety belts similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | Part of 60044 of 60044 | Safety belt buckle bolt |
| 2 | 60044 | Safety belt buckle |
| 3 | W790117 | Hinge assembly-to-cushion frame bolt (2 required) |
| 4 | W790116 | Inboard recliner-to-riser bolt (3 required) |
| 5 | W790116 | Inboard recliner-to-cushion frame yoke bolt |
| 6 | W520112 | Cushion frame-to-riser nut (3 required) |
| 7 | W790123 | Clip |
| 8 | 617D35 | Recline handle |
| 9 | - | Seat wire harness |
| 10 | W790117 | Outboard recliner-to-cushion frame bolts |
| 11 | 63161 | Cushion frame |
| 12 | W790117 | Cushion frame-to-riser bolt |
| 13 | W790116 | Cushion frame yoke-to-riser bolt |
| 14 | W715435 | Rivet |
| 15 | 63388 | Stationary foot cover |
| 16 | 56910 | Screws (11 required) |
| 17 | 63388 | Riser RH outer cover |
| 18 | 63386 | Riser RH inner cover |
| 19 | 606A50 | Riser |
| 20 | 63387 | Riser LH inner cover |
| 21 | 63389 | Riser LH outer cover |
