Steering Gear: Notes
SPECIAL TOOLS DESCRIPTION
| Powertrain Lift 300-OTC1585AE or equivalent |
NOTE:
3.5L GTDI engine shown, 3.5L Ti-VCT, 3.7L Ti-VCT and 2.0L GTDI similar.

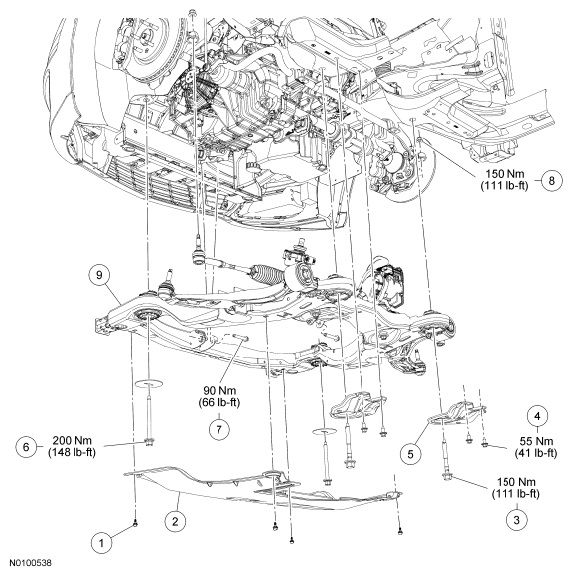

| Item | Part Number | Description |
|---|---|---|
| 1 | - | Underbody shield retainer (4 required) |
| 2 | 10494 | Underbody shield |
| 3 | W714157 | Front subframe rearward bolt (2 required) |
| 4 | W710999 | Subframe support bracket bolt (4 required) |
| 5 | 5362 | Subframe support bracket (2 required) |
| 6 | W710714 | Front subframe forward bolt (2 required) |
| 7 | W710736 | Roll restrictor-to-subframe bolt (2 required) |
| 8 | W520215 | Tie-rod end nut (2 required) |
| 9 | 5N356 | Subframe assembly |

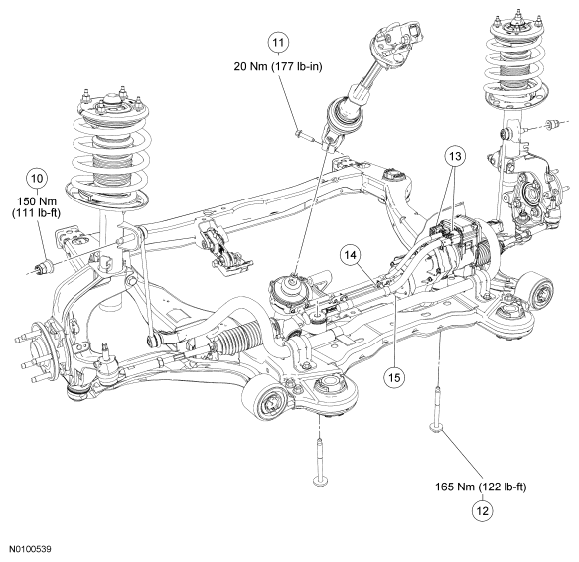

| Item | Part Number | Description |
|---|---|---|
| 10 | W713968 | Stabilizer bar link upper nut (2 required) |
| 11 | W712961 | Steering column shaft bolt |
| 12 | W714710 | Steering gear bolt (2 required) |
| 13 | - | Electronic Power Assist Steering (EPAS) electrical connectors (part of 3F720) (2 required) |
| 14 | - | Wiring harness retainer |
| 15 | 3200 | Steering gear |
