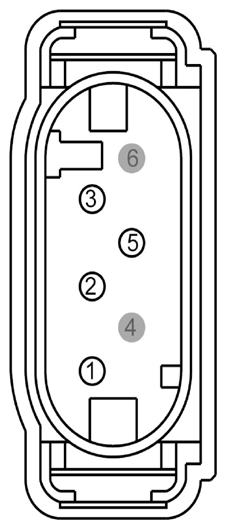

Stability Control Sensor Module Connector End View (C3073)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | 5-CF67 (BU-RD) | 22 | YAW ~SENSOR *, DATA LINK/BUS NEGATIVE (LOGIC RETURN) | |
| 2 | 4-CF67 (GY-RD) | 22 | YAW ~SENSOR *, DATA LINK/BUS POSITIVE | |
| 3 | 7-CF67 (YE-RD) | 22 | YAW ~SENSOR, CONSTANT D.C. VOLTAGE OTHER THAN BATTERY | |
| 4 | * | * | Not Used | |
| 5 | 9-CF67 (BN-RD) | 22 | YAW ~SENSOR, SIGNAL RETURN (REFERENCE/GROUND) | |
| 6 | * | * | Not Used |
| Available Pigtail Kits | |

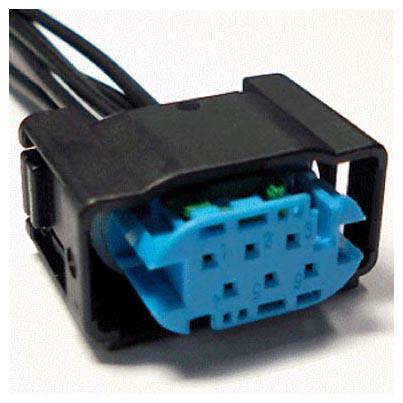

| Pigtail Kit Part Number WPT-1029 | Service Part Number: 9U2Z-14S411-ASA Gauge: 18 Pin material: Tin Cavities: 6 Vehicle Uses
|
