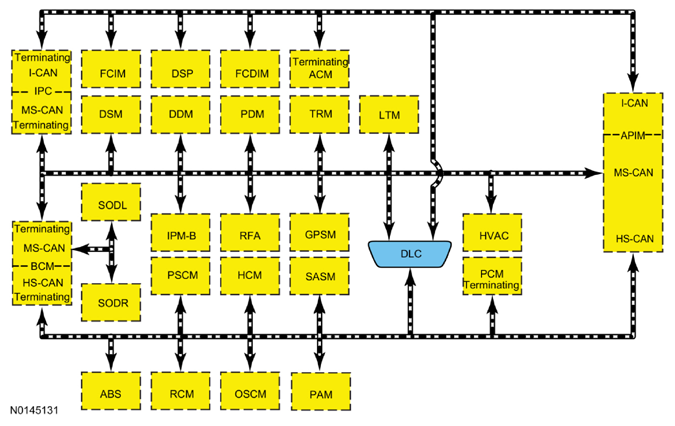

System Diagram
WARNING: This page is about a different car, the 2013 Ford Escape. However, it is still accessible from the selected car via links, so may be relevant.
MODULE NETWORK CHART
| Module Name | Network Type | Termination Module |
|---|---|---|
| ABS module | HS-CAN | No |
| Accessory Protocol Interface Module (APIM) | HS-CAN | No |
| I-CAN | No | |
| Accessory Protocol Interface Module (APIM) (8-inch touchscreen) (if equipped) | HS-CAN | No |
| MS-CAN | No | |
| I-CAN | No | |
| Audio Front Control Module (ACM) | I-CAN | Yes |
| Audio Digital Signal Processing (DSP) module (if equipped) | I-CAN | No |
| Body Control Module (BCM) | HS-CAN | Yes |
| MS-CAN | Yes | |
| HVAC module | MS-CAN | No |
| Driver Door Module (DDM) (if equipped) | MS-CAN | No |
| Driver Seat Module (DSM) (if equipped) | MS-CAN | No |
| Front Controls Interface Module (FCIM) | I-CAN | No |
| Front Control/Display Interface Module (FCDIM) | I-CAN | No |
| Global Positioning System Module (GPSM) (if equipped) | MS-CAN | No |
| Headlamp Control Module (HCM) (if equipped) | MS-CAN | No |
| Image Processing Module - B (IPM-B) (if equipped) | MS-CAN | No |
| Instrument Panel Cluster (IPC) (gateway module) | MS-CAN | Yes |
| I-CAN | Yes | |
| Liftgate/Trunk Module (LTM) | MS-CAN | No |
| Occupant Classification System Module (OCSM) | HS-CAN | No |
| Parking Aid Module (PAM) (if equipped) | HS-CAN | No |
| Passenger Door Module (PDM) | MS-CAN | No |
| PCM | HS-CAN | Yes |
| Power Steering Control Module (PSCM) | HS-CAN | No |
| Remote Function Actuator (RFA) module (if equipped) | MS-CAN | No |
| Restraints Control Module (RCM) | HS-CAN | No |
| Steering Angle Sensor Module (SASM) | HS-CAN | No |
| Side Obstacle Detection Control Module - Left (SOD-L) (if equipped) | MS-CAN | No |
| Side Obstacle Detection Control Module - Right (SOD-R) (if equipped) | MS-CAN | No |
| Trailer Module (TRM) (if equipped) | MS-CAN | No |
