Seat - Exploded View, Second Row

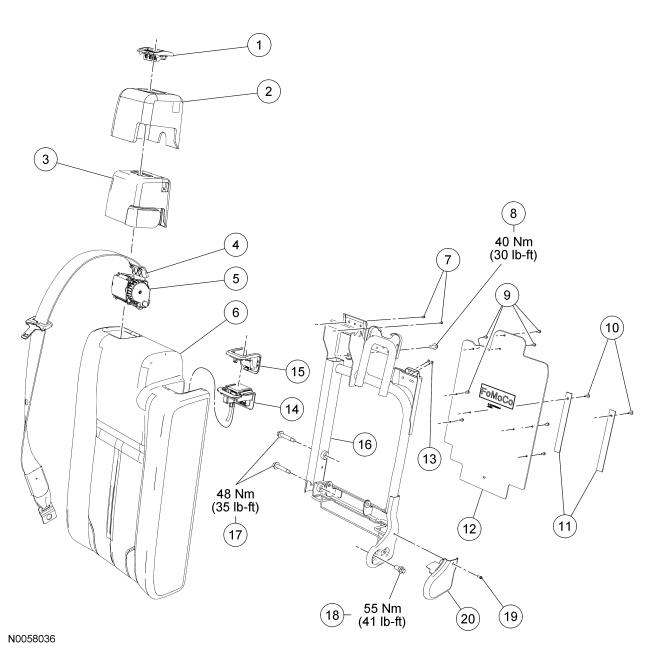

Seat Backrest - 20 Percent
| Item | Part Number | Description |
|---|---|---|
| 1 | 666C04 | Safety belt guide cover |
| 2 | 611D52 | Foam, safety belt retractor cover |
| 3 | 613C46 | Safety belt retractor cover |
| 4 | - | Safety belt retractor guide (part of 611B64) |
| 5 | 611B64 | Safety belt retractor |
| 6 | 66600/66800/66800 | Backrest trim cover/foam pad |
| 7 | W504042 | Safety belt retractor cover screws (2 required) |
| 8 | W505274 | Safety belt retractor bolt |
| 9 | - | Backrest support panel screws (part of 613A38) (8 required) |
| 10 | W701259 | Pin-type retainers (2 required) |
| 11 | 63518 | Attaching straps (2 required) |
| 12 | 613A38 | Backrest support panel |
| 13 | - | Screw, release handle (2 required) |
| 14 | 62418 | Release handle |
| 15 | 624A08 | Release handle bezel |
| 16 | 613A38 | Backrest frame |
| 17 | W506542 | Backrest-to-cushion bolts (2 required) |
| 18 | 613F18 | Pivot bolt |
| 19 | W504042 | Screw, pivot bolt cover |
| 20 | 62178 | Pivot bolt cover |

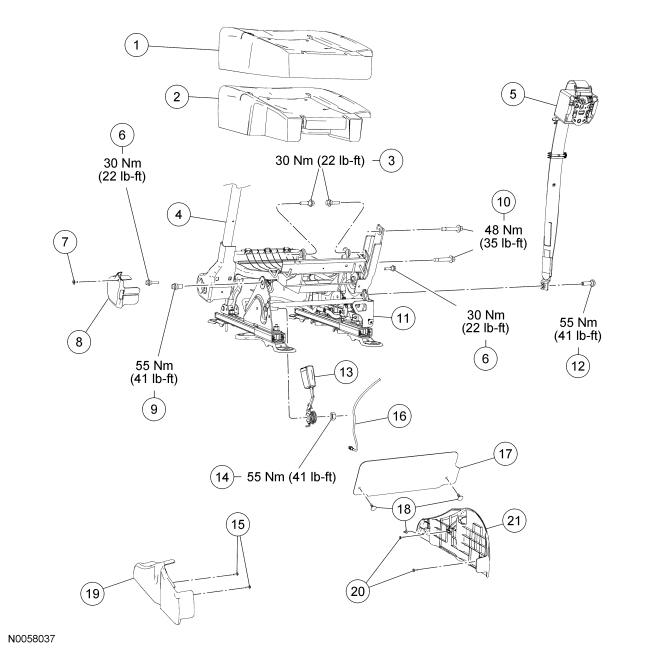

Seat Cushion - 20 Percent
| Item | Part Number | Description |
|---|---|---|
| 1 | 63804 | Cushion trim cover |
| 2 | 63840 | Cushion foam pad |
| 3 | 613F18 | Swivel bolts |
| 4 | 613A38 | Backrest frame |
| 5 | 611B64 | Safety belt retractor |
| 6 | 613F18 | Seat riser-to-cushion frame bolts (2 required) |
| 7 | W504042 | Screw, LH pivot bolt cover |
| 8 | 62178 | Pivot bolt cover |
| 9 | 613F18 | Pivot bolt |
| 10 | W506542 | Backrest-to-cushion bolts (2 required) |
| 11 | 63160 | Cushion frame |
| 12 | - | Safety belt anchor bolt (part of 611B64) |
| 13 | 60044 | Safety belt buckle |
| 14 | N620483 | Safety belt buckle nut |
| 15 | W704655 | LH side shield screws (2 required) |
| 16 | - | Recliner cable |
| 17 | - | Lower panel |
| 18 | - | Pin-type retainers (3 required) |
| 19 | 613A97 | LH side shield |
| 20 | W704655 | RH side shield screws (2 required) |
| 21 | 63386 | RH side shield |

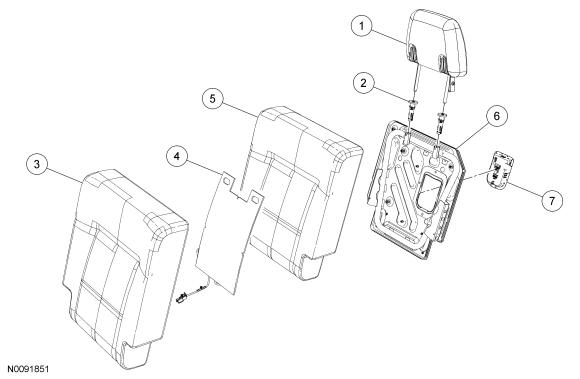

Seat Backrest - 40 Percent
NOTE:
LH seat shown, RH similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | 611A08 | Head restraint |
| 2 | 610A16 | Head restraint guide (2 required) |
| 3 | 66800 | Backrest trim cover |
| 4 | 14D696 | Backrest heater mat (if equipped) |
| 5 | 66801 | Backrest foam pad |
| 6 | - | Backrest frame (part of 600B02 frame assembly) |
| 7 | 62418 | Kneeling release handle |

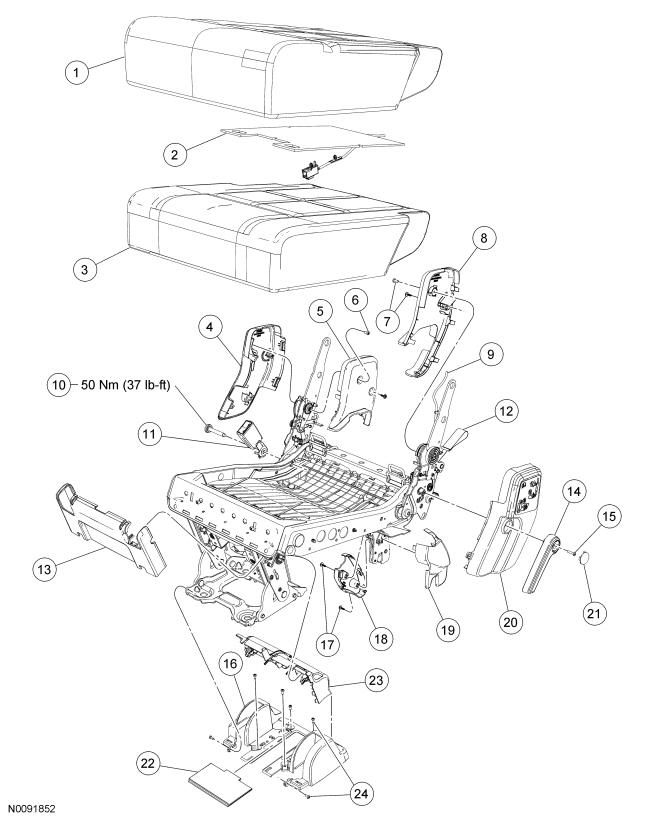

Seat Cushion - 40 Percent Seat
NOTE:
LH seat shown, RH seat similar.
| Item | Part Number | Description |
|---|---|---|
| 1 | 63805 | Cushion trim cover |
| 2 | 14D698 | Cushion heater mat (if equipped) |
| 3 | 63841 | Cushion foam pad |
| 4 | 666L76 | Outer recliner shield, inboard |
| 5 | 61349 | Inner recliner shield, inboard |
| 6 | 60108 | Screw, inboard recliner shield (2 required) |
| 7 | 60108 | Screws, outboard recliner shield (2 required) |
| 8 | 67460 | Inner recliner shield, outboard |
| 9 | 601L60 | Load floor release cable |
| 10 | - | Bolt, safety belt buckle (part of 613D99) |
| 11 | 613D99 | Safety belt buckle |
| 12 | 605W00 | Release strap |
| 13 | 600A47 | Front upper pedestal cover |
| 14 | 617D35 | Recliner handle |
| 15 | 60108 | Screw, recliner handle |
| 16 | 63388 | Lower pedestal cover |
| 17 | 60108 | Screws, latch foot cover (5 required) |
| 18 | 63388 | Latch foot inner cover (2 required) (outboard side shown) |
| 19 | 63388 | Latch foot outer cover (2 required) (outboard side shown) |
| 20 | 67460 | Outer recliner shield, outboard |
| 21 | 617D68 | Recliner handle screw cover |
| 22 | 63388 | Lower pedestal screw cover |
| 23 | 600A47 | Rear upper pedestal cover |
| 24 | - | Screws, lower pedestal cover (6 required) (part of 00A25) |
