System Diagram
WARNING: This page is about a different car, the 2016 Ford Expedition. However, it is still accessible from the selected car via links, so may be relevant.

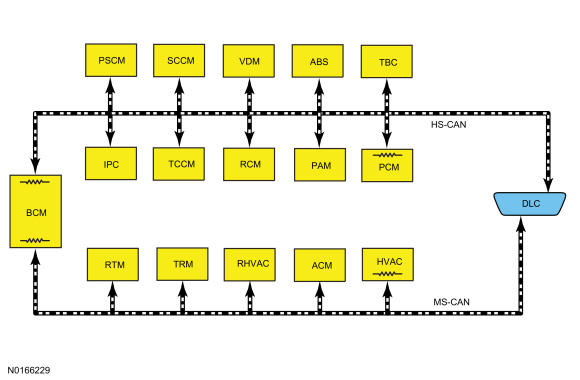

Network Topology - Base Expedition
System Diagram
| Module Name | Network Type | Terminating Module |
|---|---|---|
| Anti-Lock Brake System(ABS) module | HS-CAN | No |
| Audio Front Control Module(ACM) | MS-CAN | No |
| Body Control Module(BCM) | HS-CAN | Yes |
| MS-CAN | Yes | |
| Heating Ventilation Air Conditioning(HVAC) module | MS-CAN | Yes |
| Instrument Panel Cluster(IPC) | HS-CAN | No |
| Parking Aid Module(PAM) (if equipped) | HS-CAN | No |
| Power Steering Control Module(PSCM) | HS-CAN | No |
| Powertrain Control Module(PCM) | HS-CAN | Yes |
| Rear Heating Ventilation Air Conditioning(RHVAC) module (if equipped) | MS-CAN | No |
| Restraints Control Module(RCM) | HS-CAN | No |
| Radio Transceiver Module (RTM) | MS-CAN | No |
| Steering Column Control Module(SCCM) | HS-CAN | No |
| Trailer Brake Control(TBC) module (if equipped) | HS-CAN | No |
| Trailer Module (TRM) | MS-CAN | No |
| Transfer Case Control Module(TCCM) | HS-CAN | No |
| Vehicle Dynamics Module(VDM) (if equipped) | HS-CAN | No |

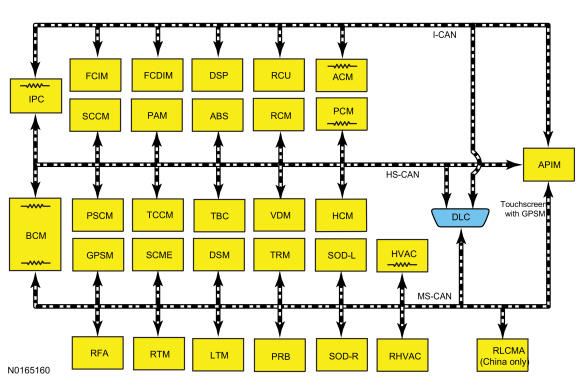

Network Topology - Expedition and Navigator
System Diagram
| Module Name | Network Type | Terminating Module |
|---|---|---|
| Accessory Protocol Interface Module(APIM) | HS-CAN | No |
| MS-CAN (touchscreen with GPSM)) | No | |
| I-CAN | No | |
| Anti-Lock Brake System(ABS) module | HS-CAN | No |
| Audio Front Control Module(ACM) | I-CAN | Yes |
| Audio Rear Control Unit(RCU) module (if equipped) | I-CAN | No |
| Audio Digital Signal Processing(DSP) module (if equipped) | I-CAN | No |
| Body Control Module(BCM) | HS-CAN | Yes |
| MS-CAN | Yes | |
| Driver Seat Module(DSM) (if equipped) | MS-CAN | No |
| Front Seat Climate Control Module (SCME) (if equipped) | MS-CAN | No |
| Front Controls Interface Module(FCIM) (if equipped) | I-CAN | No |
| Front Control/Display Interface Module(FCDIM) (if equipped) | I-CAN | No |
| Global Positioning System Module(GPSM) (if equipped) | MS-CAN | No |
| Headlamp Control Module(HCM) (if equipped) | HS-CAN | No |
| Heating Ventilation Air Conditioning(HVAC) module | MS-CAN | Yes |
| Instrument Panel Cluster(IPC) | HS-CAN | No |
| I-CAN | Yes | |
| LTM (if equipped) | MS-CAN | No |
| Parking Aid Module(PAM) (if equipped) | HS-CAN | No |
| Power Steering Control Module(PSCM) | HS-CAN | No |
| Powertrain Control Module(PCM) | HS-CAN | Yes |
| Power Running Board(PRB) (if equipped) | MS-CAN | No |
| Radio Transceiver Module (RTM) | MS-CAN | No |
| Rear Heating Ventilation Air Conditioning(RHVAC) module (if equipped) | MS-CAN | No |
| Rear Lighting Control Module A (RLCMA) (China only) | MS-CAN | No |
| Remote Function Actuator(RFA) module (if equipped) | MS-CAN | No |
| Restraints Control Module(RCM) | HS-CAN | No |
| Steering Column Control Module(SCCM) | HS-CAN | No |
| Side Obstacle Detection Control Module - Left(SOD-L) (if equipped) | MS-CAN | No |
| Side Obstacle Detection Control Module - Right(SOD-R) (if equipped) | MS-CAN | No |
| Trailer Brake Control(TBC) module (if equipped) | HS-CAN | No |
| Trailer Module (TRM) | MS-CAN | No |
| Transfer Case Control Module(TCCM) | HS-CAN | No |
| Vehicle Dynamics Module(VDM) (if equipped) | HS-CAN | No |
