3.0L 4V F-150

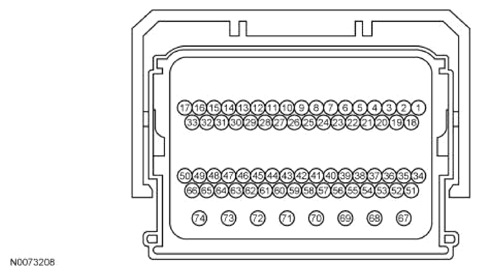

74 Pin B Connector
98 Pin E Connector
50 Pin T Connector
| Inputs | Component/PID Only | Measured/PID Values | Units Measured/PID | |||
|---|---|---|---|---|---|---|
| KOEO | Hot Idle | 48 KM/H (30 MPH) | 89 KM/H (55 MPH) | |||
| AAT | AAT Sensor | -4 (24.8) | -4 (24.8) | -7 (19.4) | -7 (19.4) | DEG C (DEG F) |
| AAT_V | AAT Sensor | 4.13 | 4.13 | 4.21 | 4.24 | VOLTS |
| AC_REQ | PID | NO | NO | NO | NO | YES/NO |
| APP | APP Sensor | 0 | 0 | 18 | 8 | % |
| APP1 | APP Sensor | 0.79 | 0.78 | 1.58 | 1.30 | VOLTS |
| APP1 (APP_D) | APP Sensor | 15.68 | 15.68 | 31.37 | 25.88 | % |
| APP2 | APP Sensor | 0.39 | 0.39 | 0.79 | 0.64 | VOLTS |
| APP2 (APP_E) | APP Sensor | 15.29 | 15.29 | 31.37 | 25.88 | % |
| APP_MAXDIFF | PID | 0 | 0 | 0 | 0 | DEG |
| B+ | PID | 13.36 | 14.86 | 14.86 | 14.84 | VOLTS |
| BARO | PID | 100 (14.50) 157.02 | 100 (14.50) 157.02 | 100 (14.50) 157.02 | 100 (14.50) 157.02 | kPa (PSI)/Hz |
| BARO_V | PID | 3.97 | 3.97 | 3.97 | 3.96 | VOLTS |
| BOO1 | BPP Switch | OFF | OFF | OFF | OFF | ON/OFF |
| BOO2 | BPP Switch | OFF | OFF | OFF | OFF | ON/OFF |
| BRKOVRD_POSS | PID | 55 | 55 | 56 | 56 | NUMERIC VALUE |
| BRKOVR_ACTION | PID | 1 | 1 | 1 | 1 | NUMERIC VALUE |
| CACT_V | CAC Coolant Temperature Sensor | 3.59 | 3.88 | 3.76 | 3.94 | VOLTS |
| CAC_T | CACT Sensor | 10 (50) | 4 (39.2) | 7 (44.6) | 2 (35.6) | DEG C (DEG F) |
| CC_VENTHOSE_ST | PID | CONNECTED | CONNECTED | CONNECTED | CONNECTED | STATUS |
| CHT2 | CHT2 Sensor | 84 (183.2) | 85 (185) | 84 (183.2) | 87 (188.6) | DEG C (DEG F) |
| CLRDIST | PID | 98.97 (61.50) | 98.97 (61.50) | 98.97 (61.50) | 100.97 (62.74) | KM (MILES) |
| DEF_CONC | Reductant Level Sensor | 32.50 | 32.50 | 31.75 | 31.75 | % |
| DEF_LEVEL | Reductant Level Sensor | 100 | 100 | 100 | 100 | % |
| DEF_TEMP | Reductant Level Sensor | -4 (24.8) | -3 (26.6) | -3 (26.6) | -3 (26.6) | DEG C (DEG F) |
| DIST_BRKOVRD | PID | 103.93 (64.58) (E) | 103.93 (64.58) (E) | 109.93 (68.31) (E) | 108.93 (67.69) (E) | KM (MILES) |
| DIST_LAST_DPF | PID | 121 (75.19) (D) | 121 (75.19) (D) | 126.70 (78.73) (D) | 126 (78.29) (D) | KM (MILES) |
| DPF_INP | DPFP11 Sensor | 0 | 0 | 1.70 (0.25) | 1.50 (0.22) | kPa (PSI) |
| DPF_INP_V | DPFP11 Sensor | 0.41 | 0.44 | 0.52 | 0.54 | VOLTS |
| DPF_REGEN_PCT | PID | 39.21 | 39.21 | 39.21 | 39.21 | % |
| DPF_REGN_AVGD | PID | 349.92 (217.43) (C) | 349.92 (217.43) (C) | 349.92 (217.43) (C) | 349.92 (217.43) (C) | KM (MILES) |
| DPF_SOOT_INF | PID | 2.47 | 2.47 | 2.49 | 2.48 | Grams/Liters |
| DTCCNT | PID | 0 | 0 | 0 | 0 | NUMERIC VALUE |
| EBP | EBP Sensor | 99.80 (14.47) | 113.20 (16.42) | 140.60 (20.39) | 203.10 (29.46) | kPa (psi) |
| EBP_V | EBP Sensor | 0.73 | 0.84 | 1.06 | 1.55 | VOLTS |
| ECT | ECT Sensor | 79 (174.2) | 79 (174.2) | 85 (185) | 87 (188.6) | DEG C (DEG F) |
| ECT1_V | ECT Sensor | 0.83 | 0.82 | 0.70 | 0.66 | VOLTS |
| EGRCOT_V | EGRT12 Sensor | 1.27 | 1.21 | 1.45 | 1.25 | VOLTS |
| EGRTC | EGRT12 Sensor | 101 (213.8) | 105 (221) | 91 (195.8) | 102 (215.6) | DEG °C (°F) |
| EGRTP_MES | PID | 0 | 0 | 0 | 0 | % |
| EGRVP | EGR Valve | 0.49 | 0.83 | 0.80 | 0.72 | VOLTS |
| EGR_A_ACT | EGR Valve | 0 | 8.23 | 7.84 | 9.41 | % |
| EGT11 | EGT11 Sensor | 125 (257) | 130 (266) | 245 (473) | 260 (500) | DEG °C (°F) |
| EGT11_V | EGT11 Sensor | 1.10 | 1.11 | 1.34 | 1.37 | VOLTS |
| EGT12 | EGT12 Sensor | 140 (284) | 145 (293) | 250 (482) | 275 (527) | DEG °C (°F) |
| EGT12_V | EGT12 Sensor | 1.14 | 1.15 | 1.36 | 1.40 | VOLTS |
| EGT13 | EGT13 Sensor | 150 (302) | 155 (311) | 265 (509) | 245 (473) | DEG °C (°F) |
| EGT13_V | EGT13 Sensor | 1.16 | 1.17 | 1.39 | 1.35 | VOLTS |
| EOP_PRESS | EOP Sensor | 0 | 119 (17.26) | 173 (25.09) | 164 (23.79) | kPa (psi) |
| EOP_V | EOP Sensor | 0.48 | 0.97 | 1.19 | 1.07 | VOLTS |
| FANSS | FS Sensor | 0 | 525 | 375 | 400 | RPM |
| FLI | Fuel Level Sensor | 76.47 (A) | 76.47 (A) | 74.90 (A) | 74.90 (A) | % |
| FLP | Fuel Pressure And Temperature Sensor | 508 (73.68) | 508 (73.68) | 540.50 (78.39) | 514 (74.55) | kPa (PSI) |
| FLP_V | Fuel Pressure Sensor | 2.13 | 2.13 | 2.27 | 2.14 | VOLTS |
| FPM | PID | 40.44 | 40.44 | 40.45 | 40.48 | % |
| FRP | FRP Sensor | 0.29/0.17 (24.66) | 0.66/30 (4351.13) | 0.93/52.65 (7636.24) | 0.74/35.94 (5212.66) | VOLTS/MPa (PSI) |
| FRT | FRT Sensor | 17 (62.6) | 17 (62.6) | 23 (73.4) | 23 (73.4) | VOLTS/DEG C (DEG F) |
| FRT_V | FRT Sensor | 2.88 | 2.90 | 2.59 | 2.60 | VOLTS |
| IAT11_V | IAT Sensor | 3.85 | 3.99 | 4.29 | 4.32 | VOLTS |
| INJ_F | PID | NO FAULT | NO FAULT | NO FAULT | NO FAULT | FAULT/NO FAULT |
| KEYST | Ignition Switch | ON | ON | ON | ON | ON/OFF |
| LOAD | PID | 0.00 (B) | 22.74 | 31.76 | 57.25 | % |
| MAF | MAF Sensor | 1.52 | 14.49 | 39.83 | 139.30 | g/s |
| MAFLRN_AIDLE | PID | -0.00 | -0.00 | -0.00 | -0.00 | NUMERIC VALUE |
| MAFLRN_IDLE | PID | 0 | 0 | 0 | 0 | NUMERIC VALUE |
| MAF_HZ | MAF Sensor | 0.74 | 2.91 | 4.33 | 4.69 | kHz |
| MAP | MAP Sensor | 99.75 (14.47) | 104 (15.08) | 129 (18.71) | 143 (20.74) | kPa (PSI) |
| MAP_V | MAP Sensor | 1.29 | 1.33 | 1.61 | 1.76 | VOLTS |
| MIL_DIS | PID | 0 | 0 | 0 | 0 | KM (MILES) |
| MP_LRN | PID | YES | YES | YES | YES | YES/NO |
| NOx11 | PID | 2099 | 2099 | 162 | 431 | NUMERIC VALUE |
| NOx12 | PID | 1997 | 1997 | 1997 | 1997 | NUMERIC VALUE |
| NOxNTE_IN | PID | NO | NO | NO | NO | YES/NO |
| NOxNTE_OUT | PID | YES | YES | YES | YES | YES/NO |
| O2S11_PCT | PID | 30.92 | 30.92 | 12.86 | 12.99 | % |
| O2S12_PCT | PID | 20.99 | 20.99 | 20.99 | 20.99 | % |
| OSS | OSS Sensor | 0 | 0 | 1082 | 2012 | RPM |
| OUTDR_TMP | OAT Sensor | -3 (26.6) | -3 (26.6) | -7 (19.4) | -7 (19.4) | DEG C (DEG F) |
| PM11 | PID | 0 | 0 | 0 | 0 | % |
| PM11_ACTIVE | PID | NO | NO | NO | NO | YES/NO |
| PM11_REGEN | PID | NO | NO | NO | YES | YES/NO |
| REDUCT_CONC_MES | PID | 32.75 | 31.75 | 31.25 | 30 | % |
| REDUCT_LHCUR | PID | 0 | 0 | 0 | 0 | uA |
| REDUCT_LITERS | PID | 21.85 | 21.85 | 22.02 | 21.83 | Liters |
| REDUCT PRES_V | Reductant Pump Assembly | 0.68 | 2.85 | 2.76 | 2.79 | VOLTS |
| REDUCT_TEMP_MES | Reductant Level Sensor | -4 (24.8) | -4 (24.8) | -4 (24.8) | -4 (24.8) | DEG C (DEG F) |
| REDUCT_THCUR | Reductant Pump Assembly | 0 | 0 | 3960 mA | 0 | uA |
| REDUCT_TNK_LV | Reductant Heater And Sender Assembly | 100 | 100 | 100 | 100 | % |
| REDUCT_TNK_P | Reductant Pressure Sensor | 0 | 498.50 (72.30) | 496 (71.94) | 488 (70.78) | kPa (PSI) |
| REDUCT_TNK_T | Reductant Temperature Sensor | -4 (24.8) | -5 (23) | -4 (24.8) | -4 (24.8) | DEG C (DEG F) |
| RPM | CKP Sensor | 0 | 1526 | 1330 | 1311 | RPM |
| SYNC | PID | NO | YES | YES | YES | YES/NO |
| TCBP | TCBP Sensor | 99.99 (14.50) | 117.29 (17.01) | 127.49 (18.49) | 134.09 (19.45) | kPa (PSI) |
| TCBP_V | TCBP Sensor | 1.28 | 1.47 | 1.59 | 1.66 | VOLTS |
| VGT_POS_V | Turbocharger | 0.75 | 4.04 | 3.66 | 3.42 | VOLTS |
| VSS | PID | 0 | 0 | 48 km/h (30 MPH) | 89 km/h (55 MPH) | km/h/MPH |
| WFS_V | WIF Sensor | 3.24 | 3.24 | 3.24 | 3.25 | VOLTS |
| Outputs | Component/PID Only | Measured/PID Values | Units Measured/PID | |||
|---|---|---|---|---|---|---|
| KOEO | Hot Idle | 48 KM/H (30 MPH) | 89 KM/H (55 MPH) | |||
| AEIS_ACTION | PID | 2 | 2 | 2 | 2 | NUMERIC VALUE |
| AEIS_POSS | PID | 107 | 107 | 107 | 107 | NUMERIC VALUE |
| BOOSTP_EVAL | PID | YES | YES | NO | NO | YES/NO |
| DIST_AEIS | PID | 66.45 (41.29) | 66.45 (41.29) | 69.45 (43.15) | 68.95 (42.84) | KM (MILES) |
| EGRCBV | EGR Cooler Bypass Valve | ON | ON | OFF | OFF | ON/OFF |
| EGRTP_CMD | PID | 0 | 0 | 0 | 0 | % |
| EGRTP_V | Intake Throttle Actuator | 0.57 | 0.57 | 0.57 | 0.56 | VOLTS |
| EGRVPDES | PID | 0 | 8.23 | 8.23 | 6.27 | % |
| EGR_A_CMD | PID | 0 | 8.23 | 8.23 | 6.66 | % |
| FANDC | PID | 7.84 | 0 | 0 | 0 | % |
| FP | Fuel Pump Control Module | 33.19/ON | 30.11/ON | 37.55/ON | 31.80/ON | %/ON/OFF |
| FRP_DSD | PID | 22 (3190.83) | 29.99 (4349.68) | 52.19 (7569.52) | 36.03 (5225.71) | MPa (PSI) |
| F_PCV | Fuel Pressure Control Valve | 10.19 | 18.43 | 21.56 | 32.15 | % |
| F_PCV_CUR | Fuel Pressure Control Valve | 153 | 481 | 562 | 900 | mA |
| F_VCV | Fuel Injection Pump | 33.72 | 29.41 | 26.27 | 27.84 | % |
| F_VCV_CUR | Fuel Injection Pump | 1.15 | 1.18 | 1.01 | 1.05 | A |
| GP_LMP | PID | OFF | OFF | OFF | OFF | ON/OFF |
| INJ1-6_OFF | Injector 1-6 | -- | -- | -- | -- | --/DISABLE |
| LFC | PID | OFF | OFF | OFF | OFF | ON/OFF |
| NOx_ADAPT_FAC | PID | 0 | 0 | 0 | 0 | NUMERIC VALUE |
| NOx_HTR | PID | OFF | OFF | OFF | OFF | ON/OFF |
| PATSENABL | PID | ENABLED | ENABLED | ENABLED | ENABLED | ENABLED/DISABLED |
| PCVHC | PCV Heater | 0 | 100 | 100 | 100 | % |
| REDUCT__FRZEN | PID | NO | NO | NO | NO | YES/NO |
| REDUCT_INJ_DC | PID | 0 | 0 | 0 | 0 | % |
| REDUCT_LIN_HC | PID | OFF | OFF | ON | OFF | ON/OFF |
| REDUCT_PMP_DC | PID 6.7L Reductant Pump Assembly | 61.56 | 45.09 | 45.09 | 45.09 | % |
| REDUCT_RATE | PID | 0 | 1.37 | 1.37 | 1.37 | NUMERIC VALUE |
| REDUCT_TNK_HC | Reductant Heater | OFF | OFF | OFF | OFF | ON/OFF |
| RPMDSD | PID | 1475 | 1520 | 720 | 720 | RPM |
| SCR_ADAPT_FAC | PID | 0 | 0 | 0 | 0 | NUMERIC VALUE |
| SCR_AMMONIA | PID | 0 | 0 | 0 | 0 | grams/mg |
| VFDES | PID | 0 | 13 | 15 | 17 | NUMERIC VALUE |
| VGTDC | PID | 0.78 | 94.51 | 83.13 | 76.86 | % |
| Other | Component/PID Only | Measured/PID Values | Units Measured/PID | |||
|---|---|---|---|---|---|---|
| KOEO | Hot Idle | 48 KM/H (30 MPH) | 89 KM/H (55 MPH) | |||
| VPWR | PID | VBAT | VBAT | VBAT | VBAT | VOLTS |
| VREF | PID | 5 | 5 | 5 | 5 | VOLTS |
