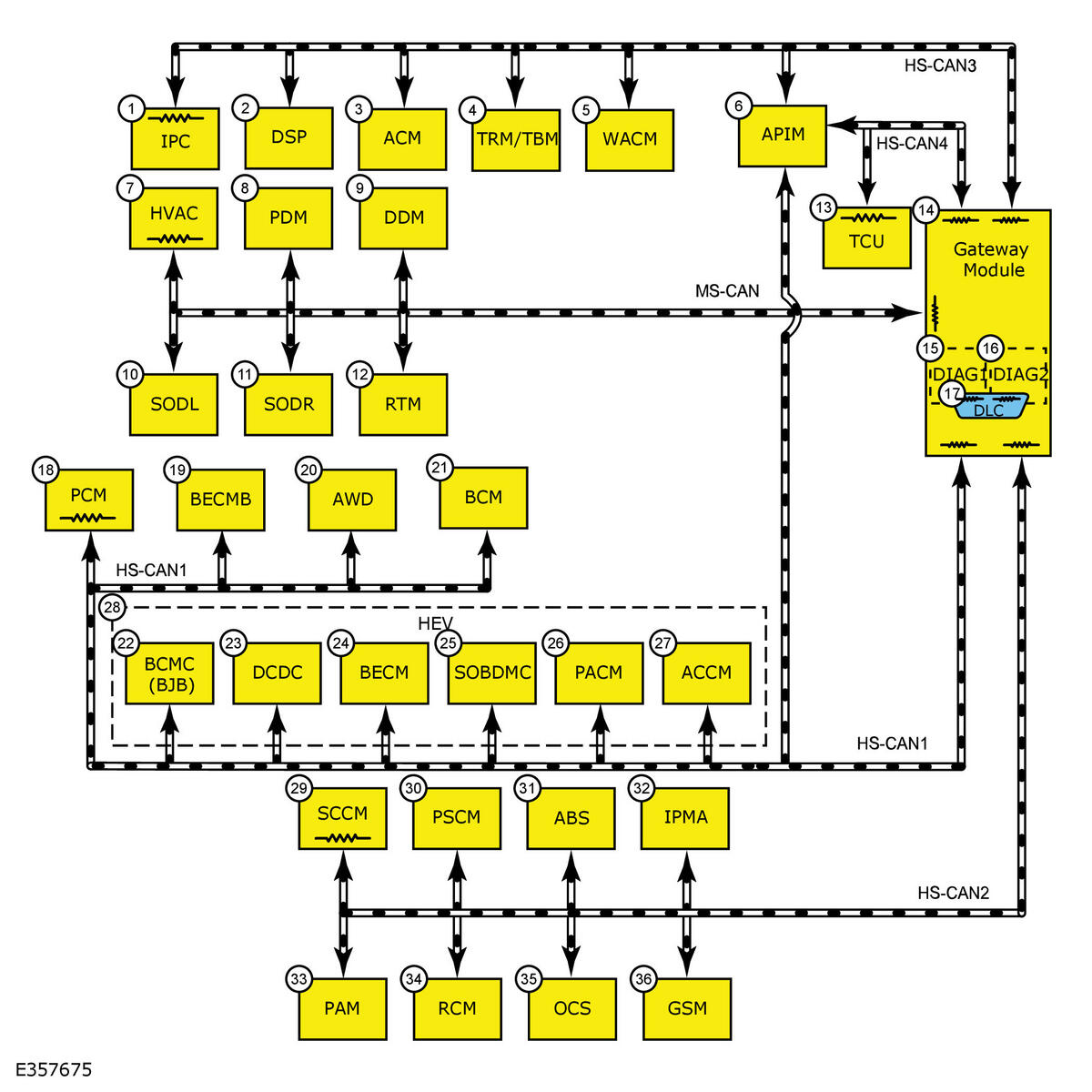

System Diagram
WARNING: This page is about a different car, the 2024 Ford Maverick. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
For vehicles equipped with pre-collision assist, the CCM does not communicate directly on the HS-CAN2. The CCM communicates with the IPMA on a private CAN and the IPMA communicates on the HS-CAN2. For additional information and system diagnostics, Refer to CRUISE CONTROL - VEHICLES WITH: ADAPTIVE CRUISE CONTROL WITH LANE CENTERING
| Item | Description |
|---|---|
| 1 | IPC |
| 2 | DSP |
| 3 | ACM |
| 4 | TRM / TBM |
| 5 | WACM |
| 6 | APIM |
| 7 | HVAC module |
| 8 | PDM |
| 9 | DDM |
| 10 | SODL |
| 11 | SODR |
| 12 | RTM |
| 13 | TCU |
| 14 | GWM |
| 15 | DIAG1 Transceiver |
| 16 | DIAG2 Transceiver |
| 17 | DLC |
| 18 | PCM |
| 19 | BECMB |
| 20 | AWD module |
| 21 | BCM |
| 22 | BCMC (BJB) |
| 23 | DCDC |
| 24 | BECM |
| 25 | SOBDMC |
| 26 | PACM |
| 27 | ACCM |
| 28 | HEV |
| 29 | SCCM |
| 30 | PSCM |
| 31 | ABS module |
| 32 | IPMA |
| 33 | PAM |
| 34 | RCM |
| 35 | OCS module |
| 36 | GSM |
Module Network Chart
| Module Name | Network Type | Terminating Module |
|---|---|---|
| ABS module | HS-CAN2 | No |
| ACCM (HEV) | HS-CAN1 | No |
| ACM | HS-CAN3 | No |
| APIM | HS-CAN1 | No |
| HS-CAN3 | No | |
| HS-CAN4 | No | |
| AWD module (if equipped) | HS-CAN1 | No |
| BCM | HS-CAN1 | No |
| BCMC [ BJB ] (if equipped) | HS-CAN1 | No |
| BECM (HEV) | HS-CAN1 | No |
| BECMB (if equipped) | HS-CAN1 | No |
| DCDC (HEV) | HS-CAN1 | No |
| DDM (if equipped) | MS-CAN | No |
| DSP (if equipped) | HS-CAN3 | No |
| GSM | HS-CAN2 | No |
| GWM | HS-CAN1 | Yes |
| HS-CAN2 | Yes | |
| HS-CAN3 | Yes | |
| HS-CAN4 | Yes | |
| MS-CAN | Yes | |
| HVAC module | MS-CAN | Yes |
| IPC | HS-CAN3 | Yes |
| IPMA (if equipped) | HS-CAN2 | No |
| OCS module | HS-CAN2 | No |
| PACM (HEV) | HS-CAN1 | No |
| PAM (if equipped) | HS-CAN2 | No |
| PCM | HS-CAN1 | Yes |
| PDM (if equipped) | MS-CAN | No |
| PSCM | HS-CAN2 | No |
| RCM | HS-CAN2 | No |
| RTM (if equipped) | MS-CAN | No |
| SCCM | HS-CAN2 | Yes |
| SOBDMC (HEV) | HS-CAN1 | No |
| SODL (if equipped) | MS-CAN | No |
| SODR (if equipped) | MS-CAN | No |
| TCU (if equipped) | HS-CAN4 | Yes |
| TRM / TBM (if equipped) | HS-CAN3 | No |
| WACM (if equipped) | HS-CAN3 | No |
