Abs Light Diagnostics
- Ensure battery voltage is at least 12 volts. Turn ignition on. ABS light should illuminate and then go out after 3 seconds. If warning light does not illuminate, check fuse, bulb and wiring harness.

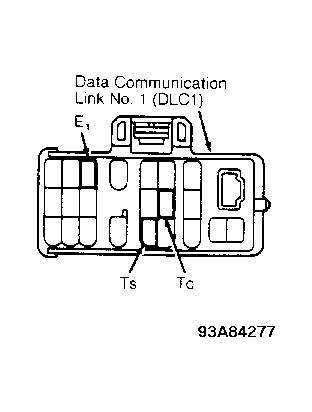

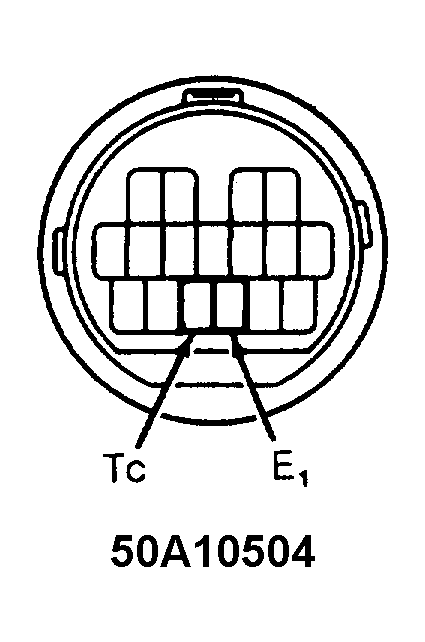

- With ignition on, disconnect short pin from Data Link Connector No. 1 (DLC1). See Fig 1. DLC1 is located in engine compartment. Using a jumper wire, connect terminals Tc and E1 of Data Link Connector No. 1 (DLC1) or Data Link Connector No. 2 (DLC2). See Figure or Figure . DLC2 is located under left side of instrument panel, near kick panel.
- If a malfunction is detected, ABS light will begin to flash a 2-digit Diagnostic Trouble Code (DTC) after 4 seconds. ABS light will flash first digit, followed by a 1.5-second pause and then second digit.
- Count number of flashes to obtain digits of 2-digit code. If 2 or more codes are stored, a 2.5-second pause will separate codes. See DIAGNOSTIC TROUBLE CODES table for code diagnosis. See appropriate chart under DIAGNOSTIC CHARTS.
- If ABS is functioning properly, 2 seconds will elapse, and then ABS light will blink once every .25 second.
- After replacing or repairing malfunctioning components, clear diagnostic trouble codes. If battery cable was disconnected during repairs, all codes will be erased. If battery cable was not disconnected during repairs, see CLEARING CODES under DIAGNOSIS & TESTING.
DIAGNOSTIC TROUBLE CODES
| Code | Diagnosis | ||
|---|---|---|---|
| 11 | Open Or Short In ABS Solenoid Relay Circuit | ||
| 12 | B+ Short In ABS Solenoid Relay Circuit | ||
| 13 | Open Or Short In ABS Motor Relay Circuit | ||
| 14 | B+ Short In ABS Motor Relay Circuit | ||
| 15 (1) | Open Or Short In TRAC Solenoid Relay Circuit | ||
| 16 (1) | B+ Short In TRAC Solenoid Relay Circuit | ||
| 17 (1) | Open Or Short In TRAC Motor Relay Circuit | ||
| 18 (1) | B+ Short In TRAC Motor Relay Circuit | ||
| 21 | Open Or Short In ABS Actuator Solenoid SFR Circuit | ||
| 22 | Open Or Short In ABS Actuator Solenoid SFL Circuit | ||
| 23 | Open Or Short In ABS Actuator Solenoid SRR Circuit | ||
| 24 (1) | Open Or Short In ABS Actuator Solenoid SRL Circuit | ||
| 25 (1) | Open Or Short In TRAC Actuator Solenoid SMC Circuit | ||
| 26 (1) | Open Or Short In TRAC Actuator Solenoid SAC Circuit | ||
| 27 (1) | Open Or Short In TRAC Actuator Solenoid SRC Circuit | ||
| 31 | Right Front Wheel Speed Sensor Signal Malfunction | ||
| 32 | Left Front Wheel Speed Sensor Signal Malfunction | ||
| 33 | Right Rear Wheel Speed Sensor Signal Malfunction | ||
| 34 | Left Rear Wheel Speed Sensor Signal Malfunction | ||
| 35 | Open In Left Front Or Right Rear Speed Sensor Circuit | ||
| 36 | Open In Right Front Or Left Rear Speed Sensor Circuit | ||
| 41 | Low Or High Battery Voltage | ||
| 51 | ABS Pump Motor Locked Or Open In ABS Pump Motor Ground | ||
| 53 (1) | TRAC Pump Motor Long Time Energizing | ||
| 54 (1) | TRAC Pump Motor Operation Frequency Excessive | ||
| 55 (1) | Brake Fluid Reservoir Level Low | ||
| 56 (1) | Open Or Short In Pressure Sensor Circuit | ||
| 57 (1) | Pressure Sensor Malfunction | ||
| 61 (1) | TRAC ECU Communication Abnormal | ||
| 62 (1) | Wheel Speed Sensor Signal Malfunction | ||
| Always On | Malfunction In ABS ECU | ||
|
|||
