IAT Sensor Resistance

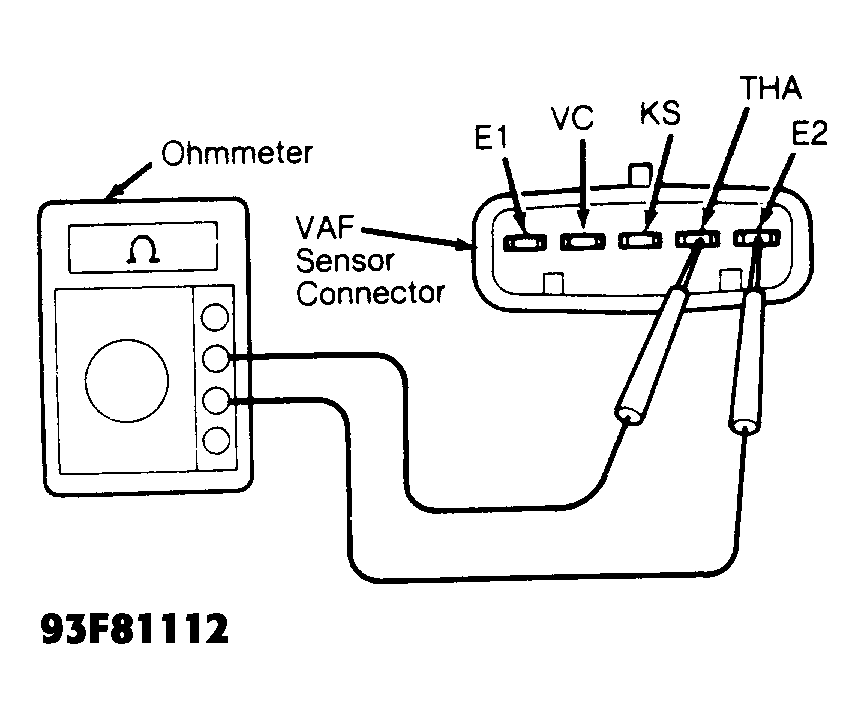

Turn ignition off. Disconnect electrical connector from VAF sensor. See COMPONENT LOCATIONS under INTRODUCTION. Measure resistance between terminals THA and E2. See Figure and Figure. Replace sensor if resistance is not as specified. See INTAKE AIR TEMPERATURE (IAT) SENSOR RESISTANCE table.
INTAKE AIR TEMPERATURE (IAT) SENSOR RESISTANCE
| Ambient Temp. °F (°C) | Ohms |
|---|---|
| -4 (-20) | 10,000-20,000 |
| 32 (0) | 4000-7000 |
| 68 (20) | 2000-3000 |
| 104 (40) | 900-1300 |
| 140 (60) | 400-700 |
