Electrical Component Locator: Miscellaneous
MISCELLANEOUS
| Component | Component Location |
|---|---|
| A/C Thermistor | Behind right side of dash. |
| Blower Resistor | Behind left side of dash. |
| Data Link Connector No. 1 | In right rear of engine compartment. See Figure. |
| Data Link Connector No. 2 | Under left side of dash. |
| Data Link Connector No. 3 | Under left side of dash. |
| Diode (A/C) | Near rear of engine room junction block. See Figure. |
| Diode (Courtesy) | Behind right side of dash, above kick panel. |
| Igniter | In left rear of engine compartment. See Figure. |
| Noise Filter (Ignition) | In left rear of engine compartment. See Figure. |

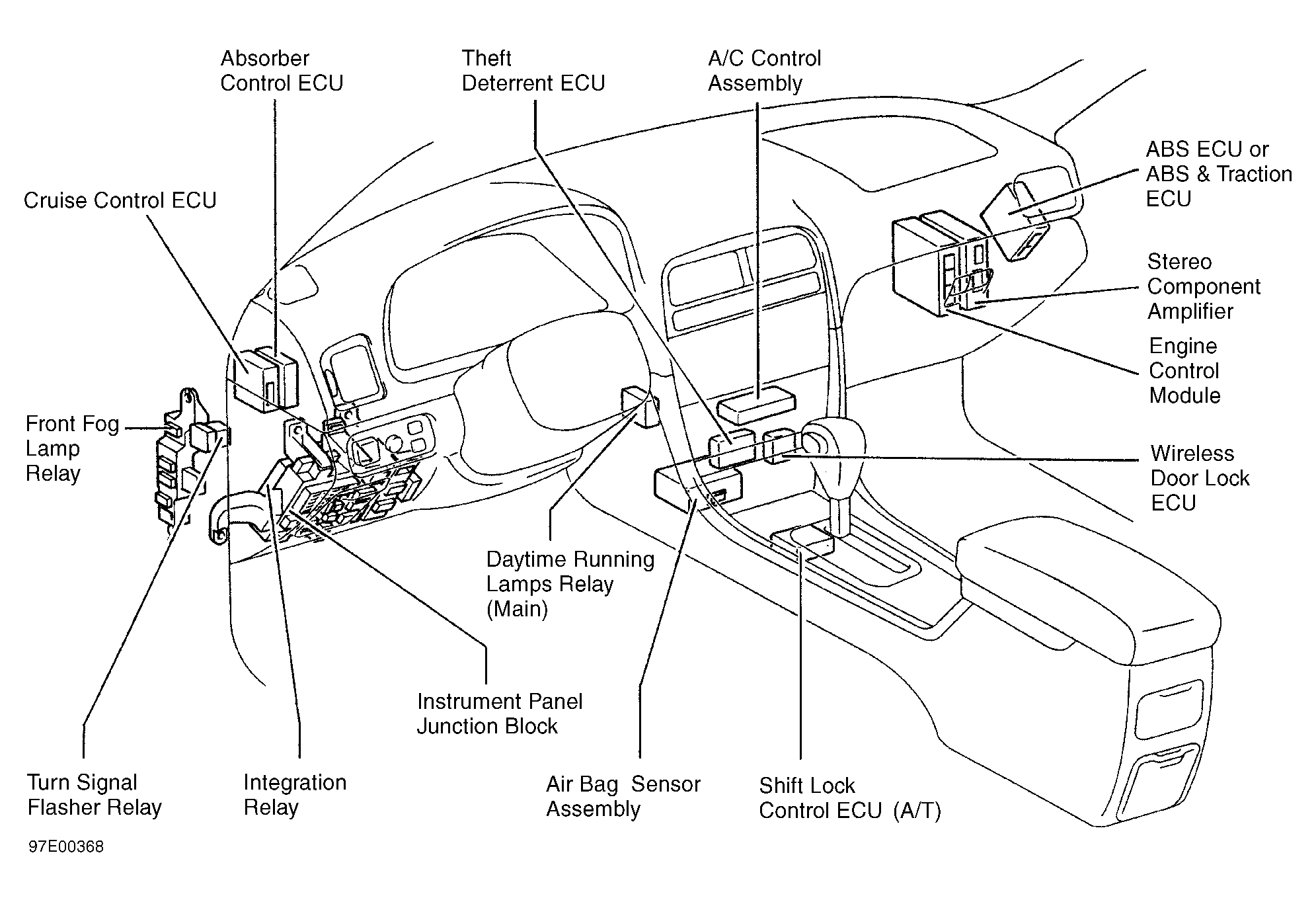

| Stereo Component Amplifier | Behind right side of dash. See Figure. |
| Vacuum Switching Valve (VSV) for EGR | On top of engine. |
| Vacuum Switching Valve (VSV) for EVAP | On top of engine. |
| Vacuum Switching Valve (VSV) for Air Intake Control | In left side of engine compartment. |
| Vacuum Switching Valve (VSV) for Vapor Pressure Sensor | On top engine. |
