Electrical Component Locator: Switches
SWITCHES
| Component | Component Location |
|---|---|
| A/C Triple Pressure Switch | In refrigerant line, near receiver/drier. |
| Brake Fluid Level Warning Switch | In master cylinder. See Figure. |
| Buckle Switch | On base of driver's seat belt buckle. See Figure. |
| EGR Vacuum Switching Valve (VSV) | On top left of engine. |
| Engine Oil Level Warning Switch | On left bottom of oil pan. See Figure. |
| EVAP Vacuum Switching Valve (VSV) | On left rear of engine. |
| Fuel Pressure Up Vacuum Switching Valve (VSV) | On top left of engine. |
| Intake Control Vacuum Switching Valve (VSV) | On left side of engine. |

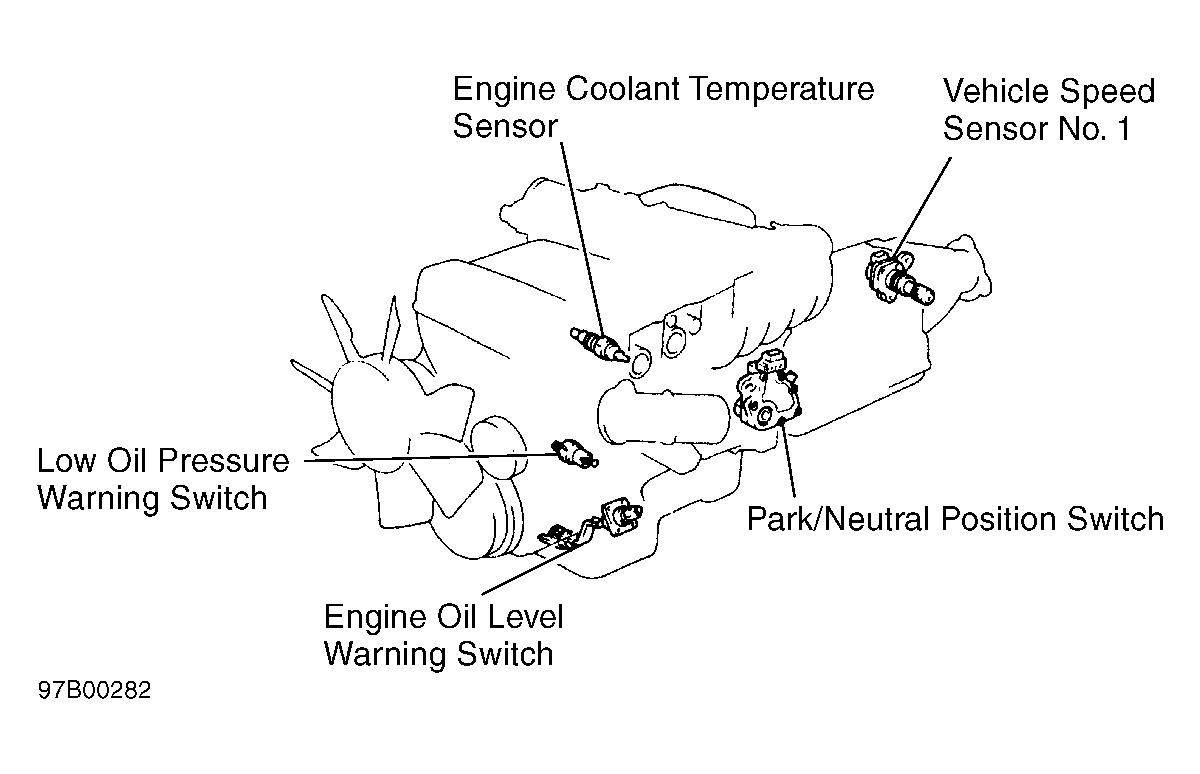

| Low Oil Pressure Warning Switch | On left front side of engine block. See Figure. |
| Parking Brake Switch | On bracket, above parking brake pedal. See Figure. |
| Park/Neutral Position Switch | On base of shifter assembly. See Figure. |
| Power Steering Pressure Switch | On power steering pressure hose, on left side of engine. See Figure. |
| Unlock Warning Switch | On top of steering column. |
| Water Temperature Switch | On bottom left corner of radiator. |
| Window Washer Level Warning Switch | In washer fluid reservoir, behind left headlamp. See Figure. |
