Integration Relay Circuit

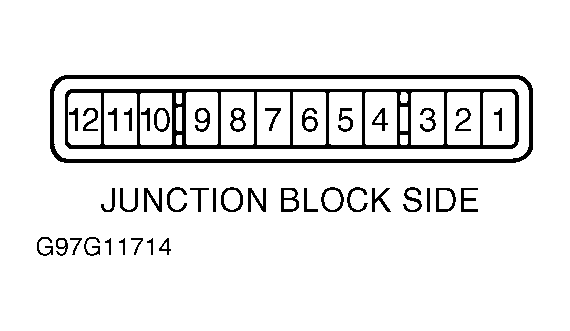

Check integration relay circuit for voltage and continuity. See INTEGRATION RELAY CIRCUIT TEST table. See Fig 1. Repair as necessary.
INTEGRATION RELAY CIRCUIT TEST
| Terminal | Condition | Value |
|---|---|---|
| A1 | Always | Battery Voltage |
| A5 | Ignition Key Out | No Continuity |
| A5 | Ignition Key In | Continuity |
| A6 | Driver Door Closed | No Continuity |
| A6 | Driver Door Open | Continuity |
| A7 | Ignition Off Or Acc | No Voltage |
| A7 | Ignition On | Battery Voltage |
| A8 | Driver Seat Belt Unfastened | No Continuity |
| A8 | Driver Seat Belt Fastened | Continuity |
| A9 | Ignition Off Or Acc | No Voltage |
| A9 | Ignition On | Battery Voltage |
| A10 | Always | Continuity |
