Ecu Pin Voltage
ABS ECU PIN VOLTAGE SPECIFICATIONS

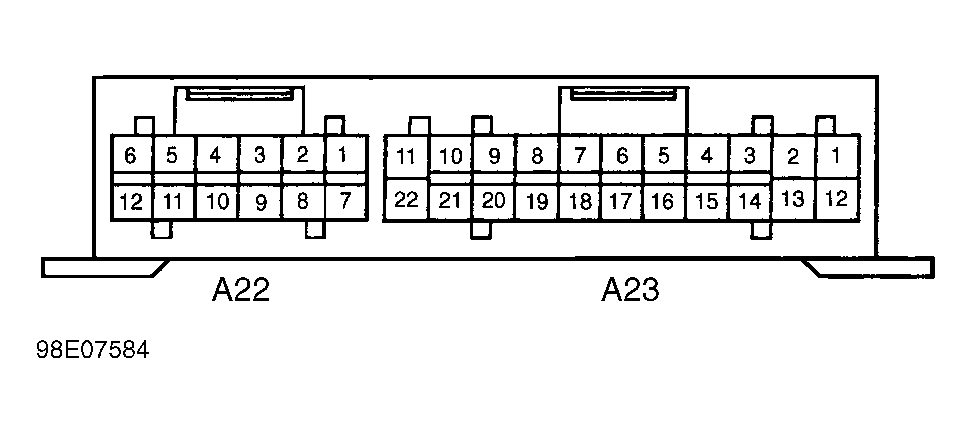

| Measure Between ECM Terminals |
Conditions |
Volts |
| A22-2 & A23-2 Or A23-13 |
Ignition On |
10-14 |
| A23-8 & A23-18 |
Ignition On & ABS Warning Light Off |
9-14 |
| A23-8 & A23-7 |
Ignition On |
Less Than 1.0 |
| A23-1 & A23-2 Or A23-13 |
Ignition On & ABS Warning Light Off |
10-14 |
| A23-4 & A23-2 Or A23-13 A23-11 & A23-2 Or A23-13 |
Ignition On & ABS Warning Light Off Ignition On & ABS Warning Light Off |
10-14 10-14 |
| A23-10 & A23-2 Or A23-13 |
Ignition On & ABS Warning Light Off |
10-14 |
| A23-22 & A23-2 Or A23-13 |
Ignition On & ABS Warning Light Off |
10-14 |
| A23-21 & A23-2 Or A23-13 |
Ignition On & ABS Warning Light Off |
10-14 |
| A23-12 & A23-2 Or A23-13 |
Ignition On & ABS Warning Light Off |
10-14 |
| A23-5 & A23-2 Or A23-13 |
Ignition On & ABS Warning Light Off |
10-14 |
| A23-16 & A23-2 Or A23-13 |
Ignition On & ABS Warning Light Off |
10-14 |
| A22-4 & A23-2 Or A23-13 |
Ignition On & ABS Warning Light Off |
Less Than 2.0 |
| A22-4 & A23-2 Or A23-13 |
Ignition On & ABS Warning Light Off |
10-14 |
| A22-12 & A23-2 Or A23-13 |
Stop Light Switch Off |
Less Than 1.5 |
| A22-12 & A23-2 Or A23-13 |
Stop Light Switch On |
8-14 |
| A22-11 & A23-2 Or A23-13 |
Ignition On & ABS Warning Light Off |
10-14 |
| A22-9 & A23-2 Or A23-13 |
Ignition On |
8-14 |
| A22-8 & A23-2 Or A23-13 |
Ignition On |
8-14 |
| A23-3 & A23-14 |
Ignition On & Slowly Turning R/F Wheel |
AC Generation |
| A23-19 & A23-20 |
Ignition On & Slowly Turning L/F Wheel |
AC Generation |
| A22-1 & A22-7 |
Ignition On & Slowly Turning R/R Wheel |
AC Generation |
| A22-3 & A22-10 |
Ignition On & Slowly Turning L/R Wheel |
AC Generation |
| A23-9 & A23-2 Or A23-13 |
Ignition On |
Less Than 1.5 |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
