Electrical Component Locator: Miscellaneous
MISCELLANEOUS
| Component | Component Location |
|---|---|
| Blower Resistor | Behind left side of dash. |
| Condenser (Interior Lights) | At left front side of luggage compartment. |

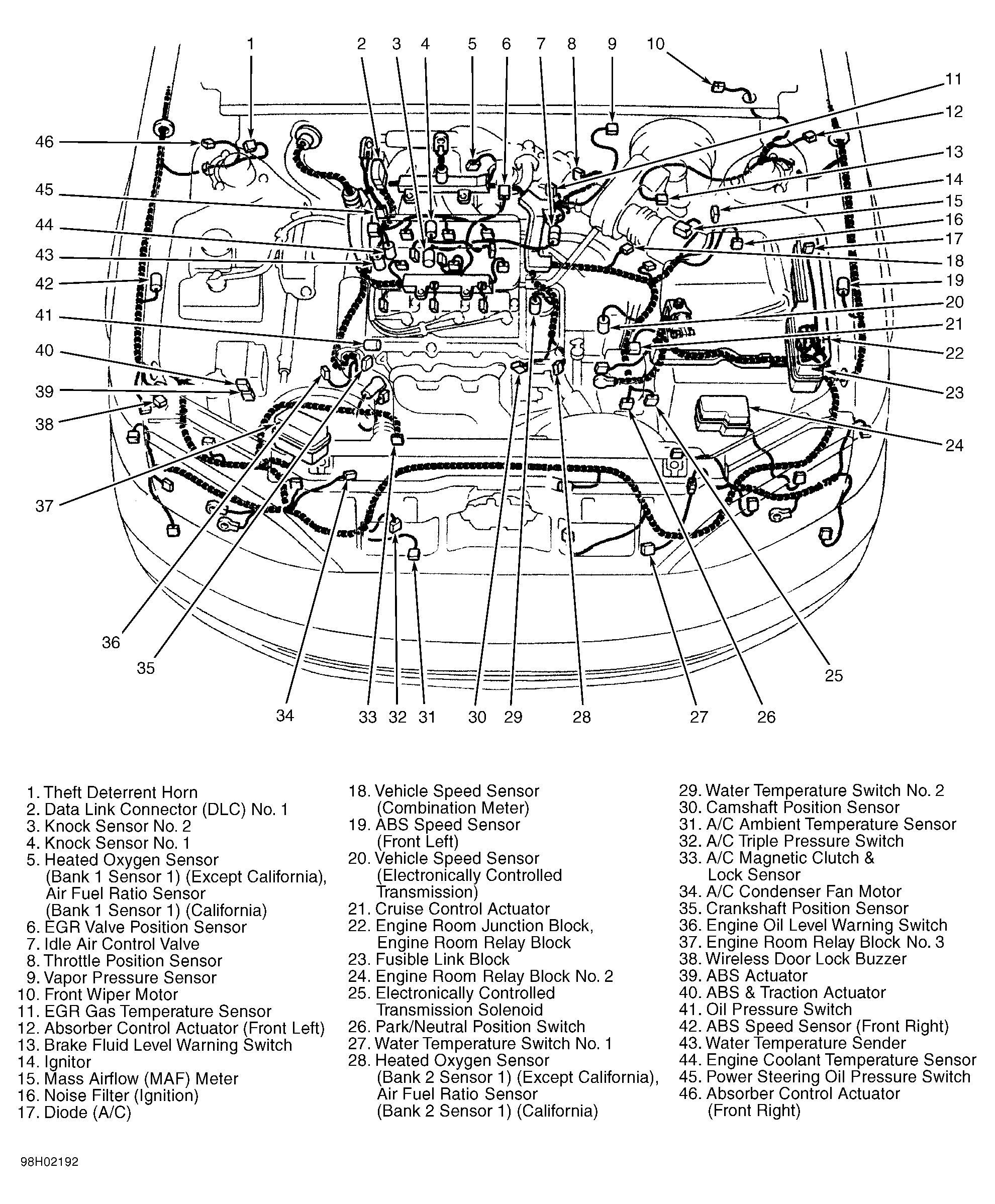

| Data Link Connector (DLC) No. 1 | Near right front corner of engine. See Figure. |
| Data Link Connector (DLC) No. 2 | Under left side of dash. |
| Data Link Connector (DLC) No. 3 | Under left side of dash. |
| Diode (A/C) | Near rear of engine room junction block. See Figure. |
| Diode (Courtesy) | Behind right side of dash, above kick panel. |
| Diode (Dome) | Behind left kick panel. |
| Ignitor | In left rear of engine compartment, near air intake duct. See Figure. |
| Noise Filter (Ignition) | In left rear of engine compartment, near air cleaner housing. See Figure. |
| Stereo Component Amplifier | Behind right side of dash. See Figure. |

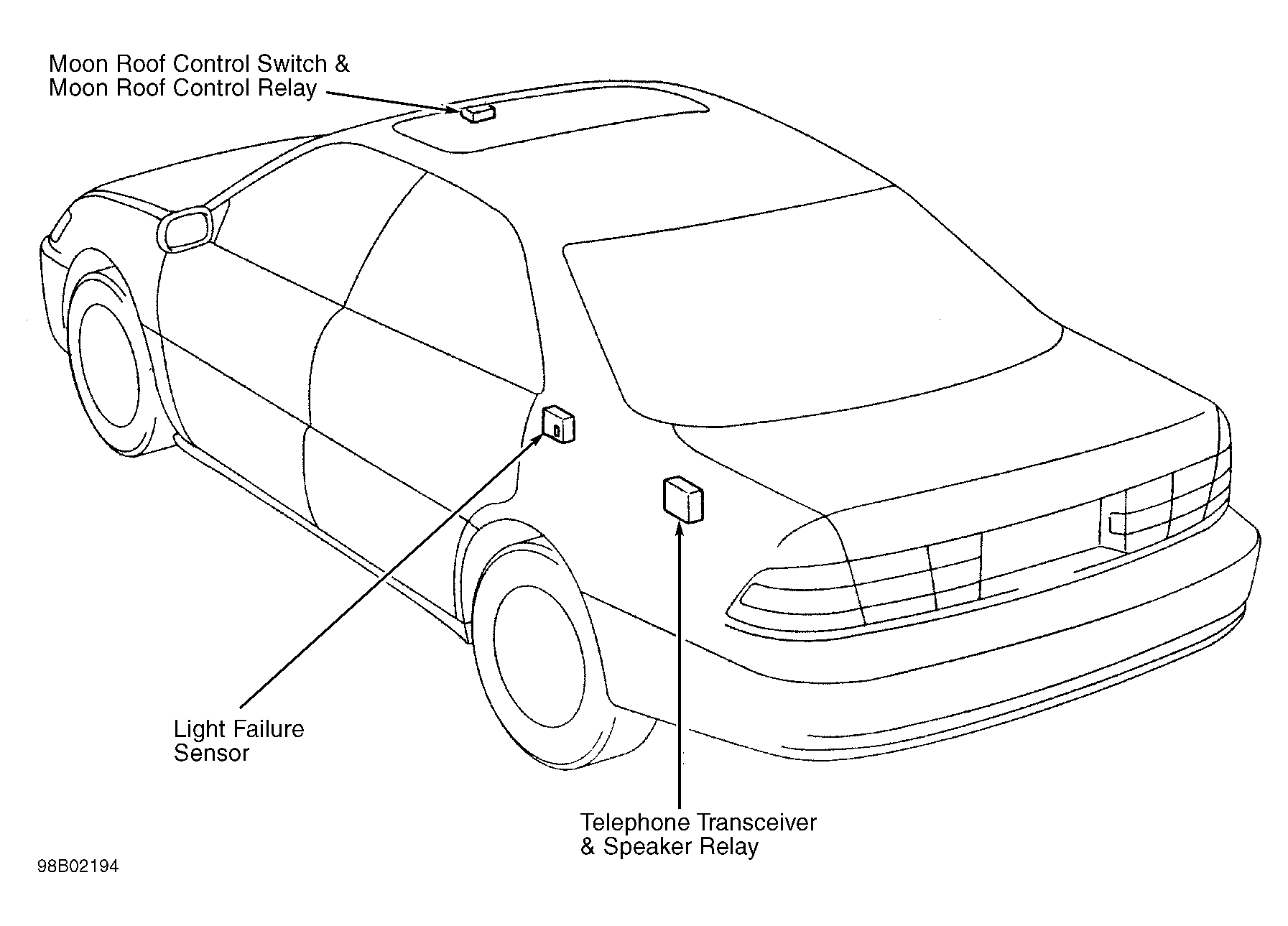

| Telephone Transceiver & Speaker Relay | On left side of luggage compartment. See Figure. |
| Theft Deterrent Horn | In right rear corner of engine compartment. See Figure. |
| Transponder Key Amplifier | Behind left side of dash. |
