Ecu Pin Voltage

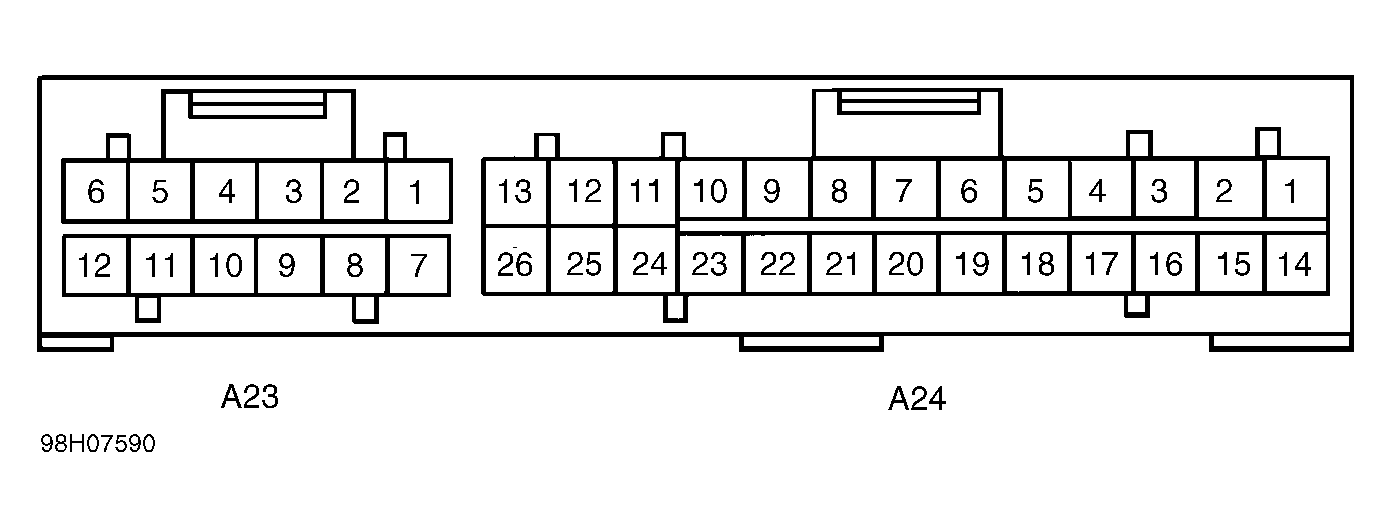

ABS ECU PIN VOLTAGE SPECIFICATIONS
| Measure Between ECM Terminals |
Conditions |
Volts |
| A24-13 & A24-12 Or A24-25 |
Ignition On |
10-14 |
| A23-7 & A24-26 |
Ignition On & ABS Warning Light Off |
Less Than 1.5 |
| A23-1 & A24-26 |
Ignition On & ABS Warning Light Off |
10-14 |
| A24-2 & A24-12 Or A24-25 |
Ignition On & ABS Warning Light Off |
10-14 |
| A24-1 & A24-12 Or A24-25 |
Ignition On & ABS Warning Light Off |
10-14 |
| A23-5 & A24-12 Or A24-25 |
Ignition On & ABS Warning Light Off |
10-14 |
| A23-6 & A24-12 Or A24-25 |
Ignition On & ABS Warning Light Off |
10-14 |
| A23-12 & A24-12 Or A24-25 |
Ignition On & ABS Warning Light Off |
10-14 |
| A23-11 & A24-12 Or A24-25 |
Ignition On & ABS Warning Light Off |
10-14 |
| A23-4 & A24-12 Or A24-25 |
Ignition On & ABS Warning Light Off |
10-14 |
| A24-11 & A24-12 Or A24-25 |
Ignition On & ABS Warning Light Off |
Less Than 2.0 |
| A24-11 & A24-12 Or A24-25 |
Ignition On & ABS Warning Light Off |
10-14 |
| A24-5 & A24-12 Or A24-25 |
Stop Light Switch Off |
Less Than 1.5 |
| A24-5 & A24-12 Or A24-25 |
Stop Light Switch On |
8-14 |
| A24-24 & A24-12 Or A24-25 |
Ignition On & ABS Warning Light Off |
10-14 |
| A23-10 & A24-12 Or A24-25 |
Ignition On |
Less Than 1.5 |
| A24-8 & A24-12 Or A24-25 |
Ignition On |
10-14 |
| A24-21 & A24-12 Or A24-25 |
Ignition On |
10-14 |
| A23-3 & A23-9 |
Ignition On & Slowly Turning R/F Wheel |
AC Generation |
| A23-8 & A23-2 |
Ignition On & Slowly Turning L/F Wheel |
AC Generation |
| A24-10 & A24-23 |
Ignition On & Slowly Turning R/R Wheel |
AC Generation |
| A24-22 & A24-9 |
Ignition On & Slowly Turning L/R Wheel |
AC Generation |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
